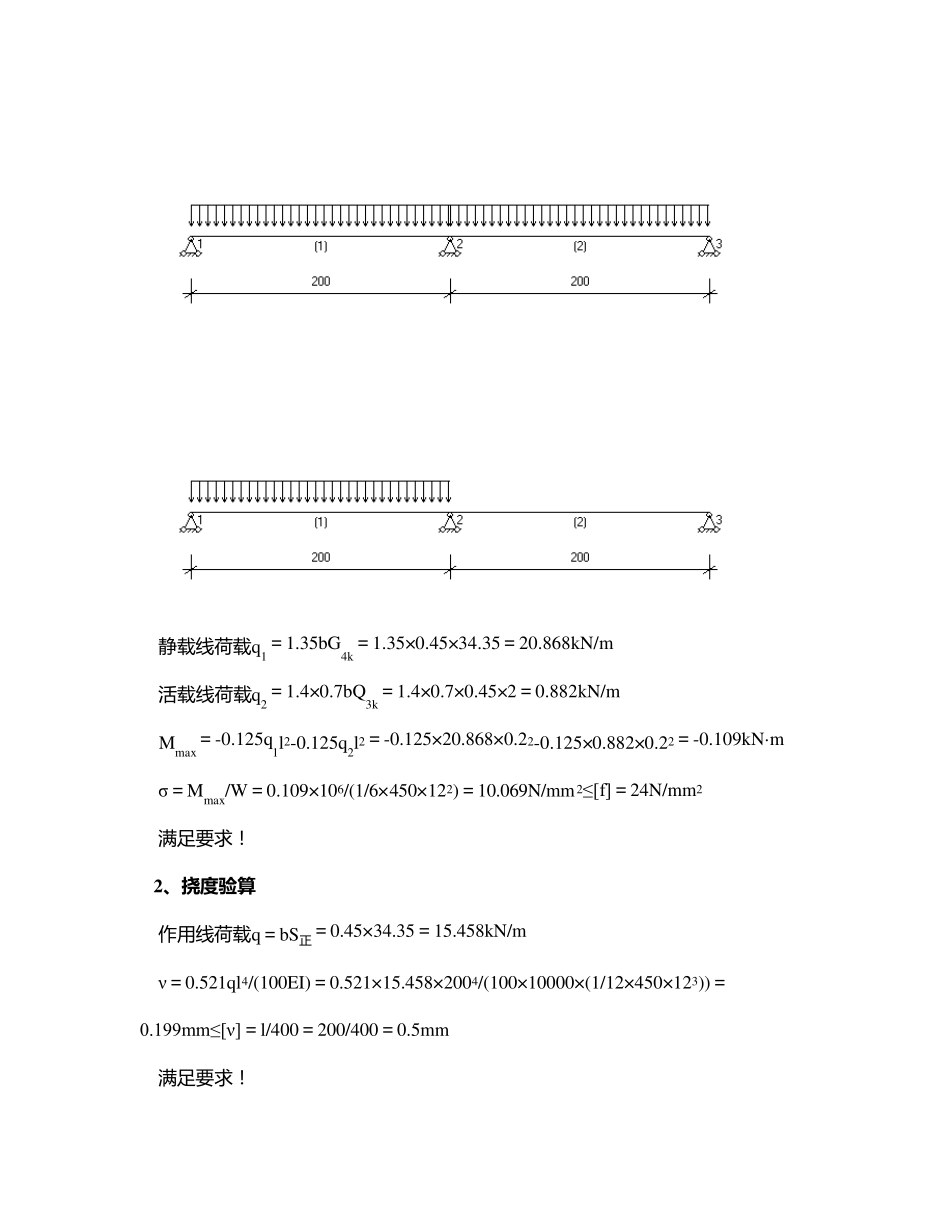

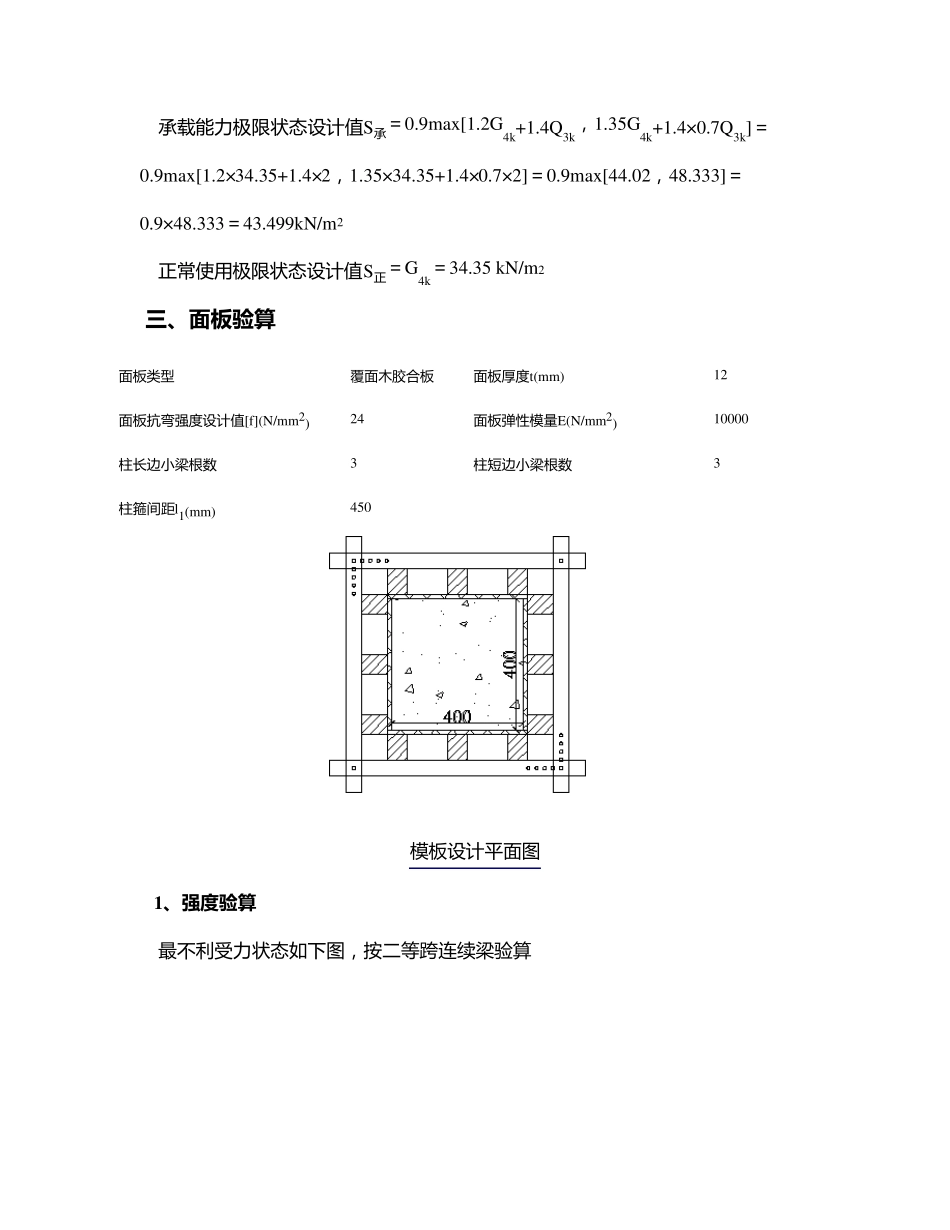

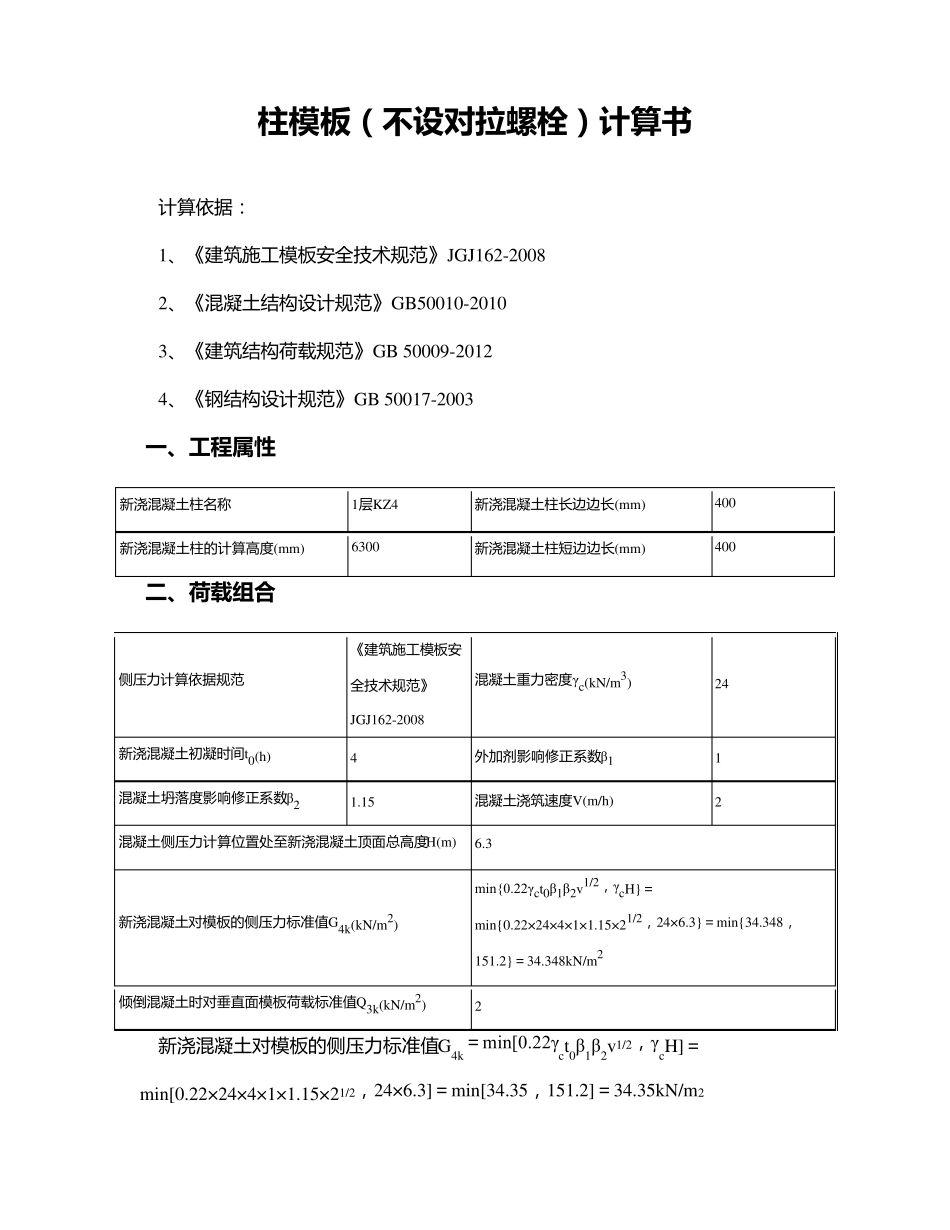

柱 模 板 （ 不 设 对 拉 螺 栓 ） 计 算 书 计 算 依 据 ： 1、《建筑施工模板安全技术规范》JGJ162-2008 2、《混凝土结构设计 规范》GB50010-2010 3、《建筑结构荷载规范》GB 50009-2012 4、《钢结构设计 规范》GB 50017-2003 一 、工程属性 新浇混凝土柱名称 1层KZ4 新浇混凝土柱长边边长(mm) 400 新浇混凝土柱的计 算 高度(mm) 6300 新浇混凝土柱短边边长(mm) 400 二、荷载组合 侧压力计 算 依 据 规范 《建筑施工模板安全技术规范》JGJ162-2008 混凝土重力密度γc(kN/m3) 24 新浇混凝土初凝时间t0(h) 4 外加剂影响修正系数β1 1 混凝土坍落度影响修正系数β2 1.15 混凝土浇筑速度V(m/h) 2 混凝土侧压力计 算 位置处至新浇混凝土顶面总高度H(m) 6.3 新浇混凝土对模板的侧压力标准值G4k(kN/m2) min{0.22γct0β1β2v1/2，γcH}＝min{0.22×24×4×1×1.15×21/2，24×6.3}＝min{34.348，151.2}＝34.348kN/m2 倾倒混凝土时对垂直面模板荷载标准值Q3k(kN/m2) 2 新浇混凝土对模板的侧压力标准值G4k＝min[0.22γct0β1β2v1/2，γcH]＝min[0.22×24×4×1×1.15×21/2，24×6.3]＝min[34.35，151.2]＝34.35kN/m2 承 载 能 力 极 限 状 态 设 计 值 S承 ＝ 0.9max[1.2G4k+1.4Q3k， 1.35G4k+1.4×0.7Q3k]＝0.9max[1.2×34.35+1.4×2， 1.35×34.35+1.4×0.7×2]＝ 0.9max[44.02， 48.333]＝0.9×48.333＝ 43.499kN/m2 正 常 使 用 极 限 状 态 设 计 值 S正 ＝ G4k＝ 34.35 kN/m2 三 、面板验算 面 板 类 型 覆 面 木 胶 合 板 面 板 厚 度 t(mm) 12 面 板 抗 弯 强 度 设 计 值 [f](N/mm2) 24 面 板 弹 性 模 量 E(N/mm2) 10000 柱 长 边 小 梁 根 数 3 柱 短 边 小 梁 根 数 3 柱 箍 间 距 l1(mm) 450 模 板 设 计 平 面 图 1 、强度验算 最 不 利 受 力 状 态 如 下图 ， 按二等跨连续梁 验算 静 载 线 荷 载 q1＝ 1.35bG4k＝ 1.35×0.45×34.35＝ 20.868kN/m 活 载 线 荷 载 q2＝ 1.4×0.7bQ3k＝ 1.4×0.7×0.45×2＝ 0.882kN/m Mmax＝ -0.125q1l2-0.125q2l2＝ -0.125×20.868×0.22-0.125×0.882×0.22＝ -0.109kN·m σ＝ Mmax/W＝ 0.109×106/(1/6×450×122)＝ 10.069N/mm2≤[f]＝ 24N/mm2 满 足 要 求 ！ 2 、挠...
