梯笼安装施工方案

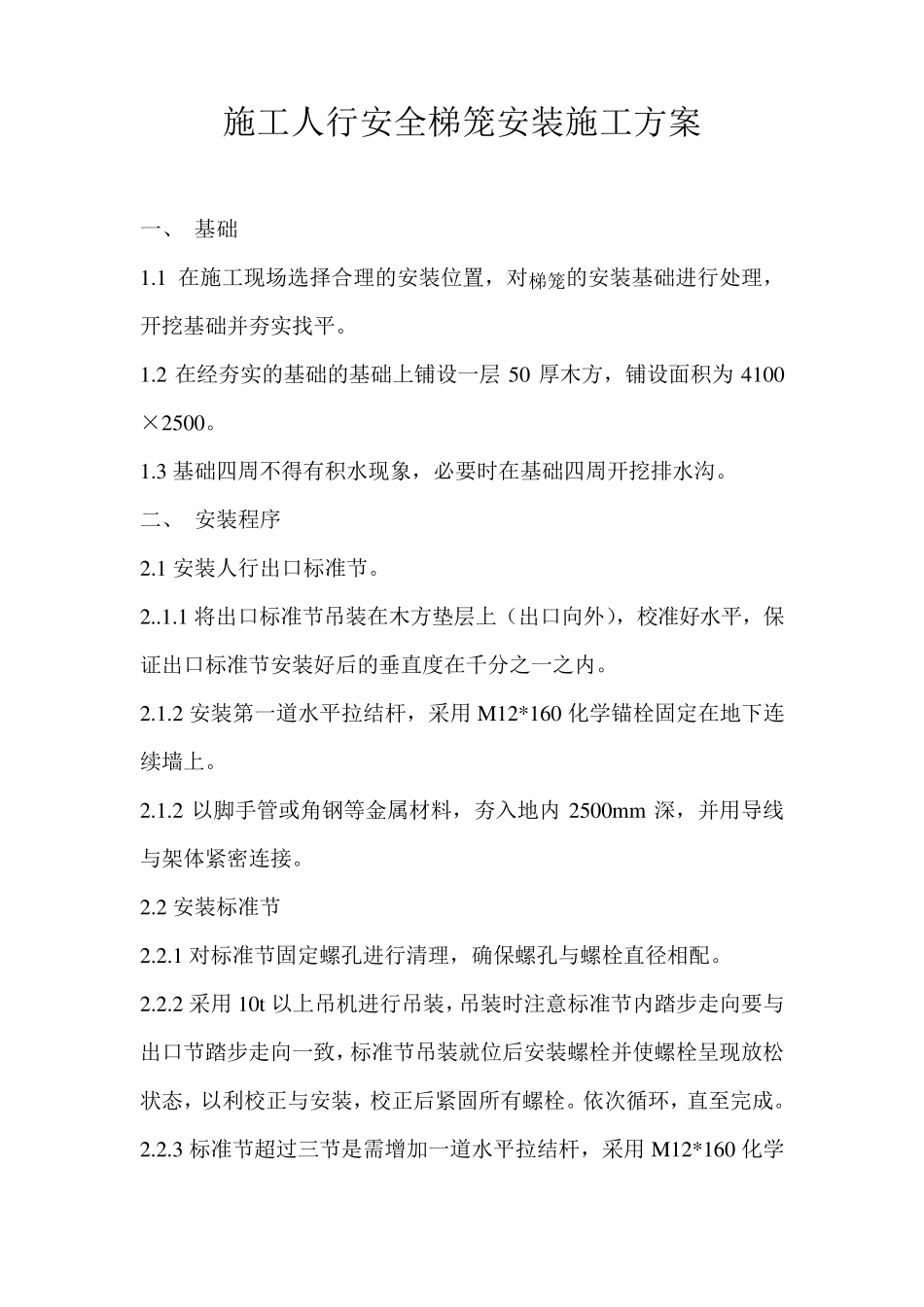

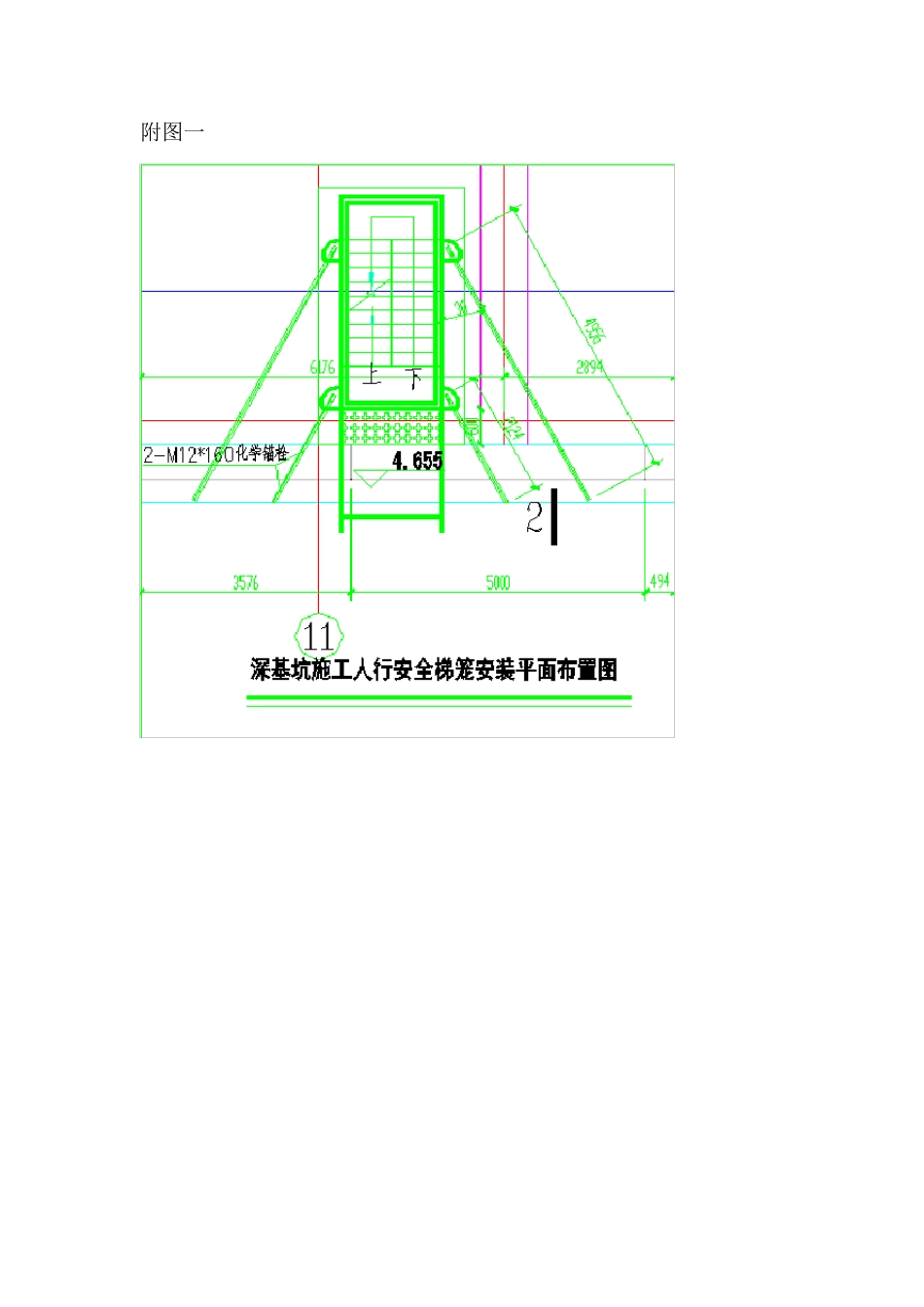

施工人行安全梯笼安装施工方案 一、 基础 1.1 在施工现场选择合理的安装位置，对梯笼的安装基础进行处理，开挖基础并夯实找平。 1.2 在经夯实的基础的基础上铺设一层50 厚木方，铺设面积为4100×2500。 1.3 基础四周不得有积水现象，必要时在基础四周开挖排水沟。 二、 安装程序 2.1 安装人行出口标准节。 2..1.1 将出口标准节吊装在木方垫层上（出口向外），校准好水平，保证出口标准节安装好后的垂直度在千分之一之内。 2.1.2 安装第一道水平拉结杆，采用 M12*160 化学锚栓固定在地下连续墙上。 2.1.2 以脚手管或角钢等金属材料，夯入地内 2500mm 深，并用导线与架体紧密连接。 2.2 安装标准节 2.2.1 对标准节固定螺孔进行清理，确保螺孔与螺栓直径相配。 2.2.2 采用 10t以上吊机进行吊装，吊装时注意标准节内踏步走向要与出口节踏步走向一致，标准节吊装就位后安装螺栓并使螺栓呈现放松状态，以利校正与安装，校正后紧固所有螺栓。依次循环，直至完成。 2.2.3 标准节超过三节是需增加一道水平拉结杆，采用 M12*160 化学锚栓固定在地下连续墙上。 2.3 安装入口节 2.3.1 入口节吊装时注意安全门开启方向。 2.3.2 入口节吊装就位后安装螺栓并使螺栓呈现放松状态，以利校正与安装，校正后紧固所有螺栓。 2.3.3 安装水平拉结杆，采用M12*160 化学锚栓固定在地下连续墙上。 2.4 安装入口通道 2.4.1 入口通道与入口节门槛尽量保持水平。 2.4.2 入口通道采用50 厚木方铺设，上面每500mm 加设一道防滑条。 2.4.2 入口通道安装完成后两边采用Φ48mm 钢管搭设1.2m 高防护栏杆。 梯笼使用过程中需随挖土深度进行加节，加节过程同安装程序。 三、安全与维护 3.1 梯笼内需安装24v安全电源照明行灯。 3.2 定期对梯笼连接螺栓进行维护，如发现松动及时进行紧固。 3.3 定期对梯笼对垂直度进行测量，如发现倾斜及时进行校正。 四、附安装图 附图一 附图二 附图三 附图四 轨道交通12 号线申江站 施工人行安全梯笼安装工程 施 工 方 案 上海山宗建筑工程有限公司 二零一零年三月二十六日
