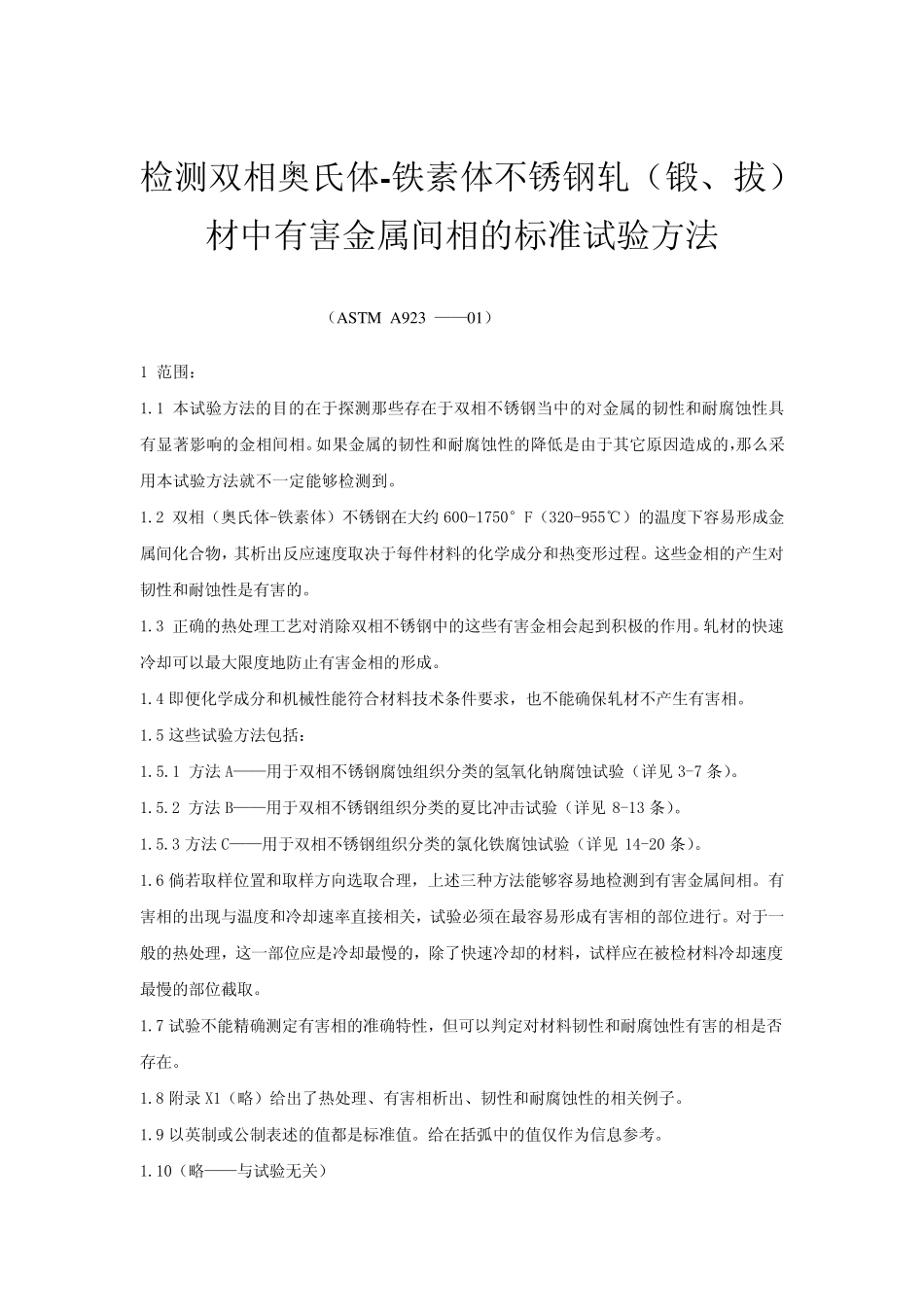

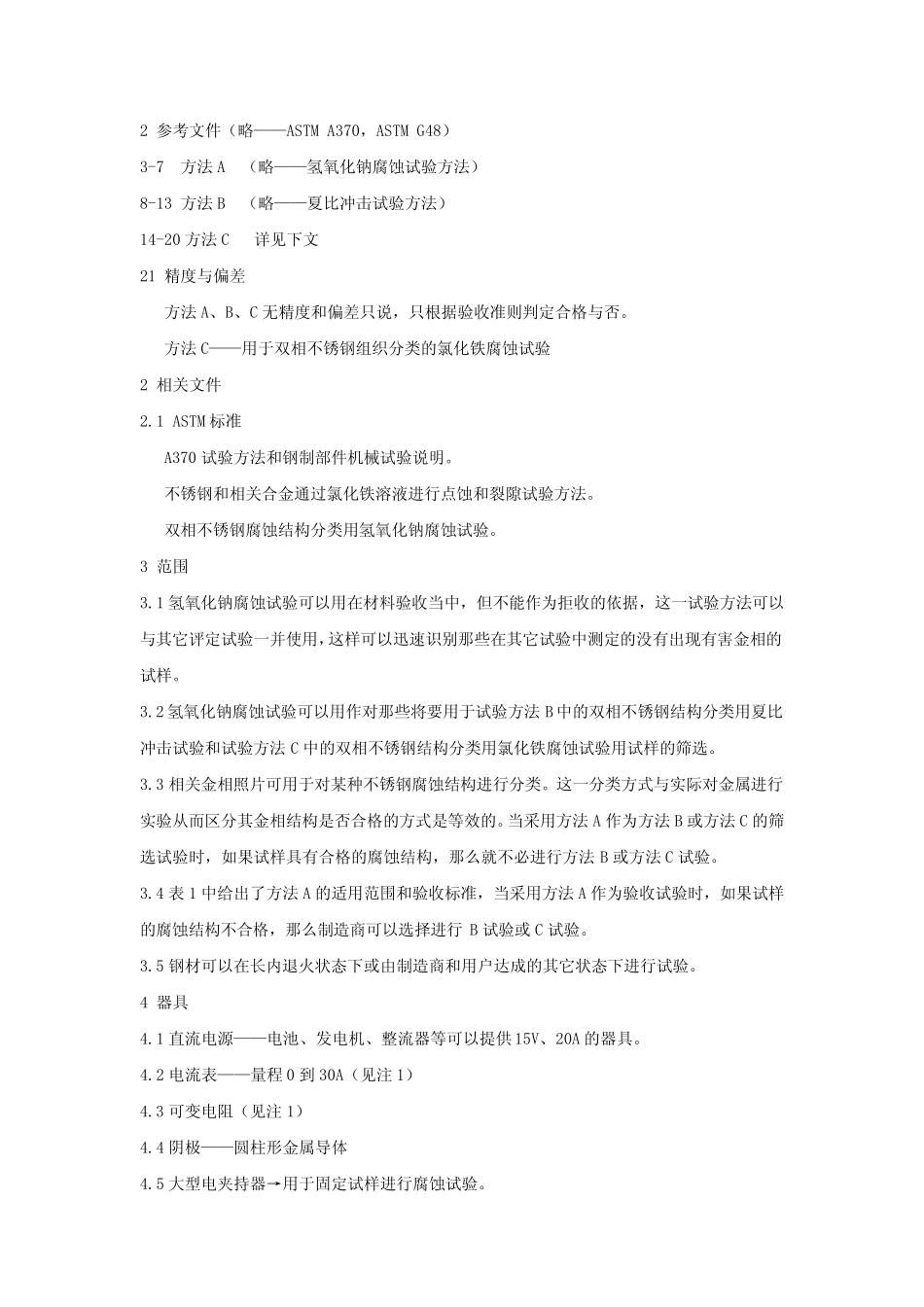

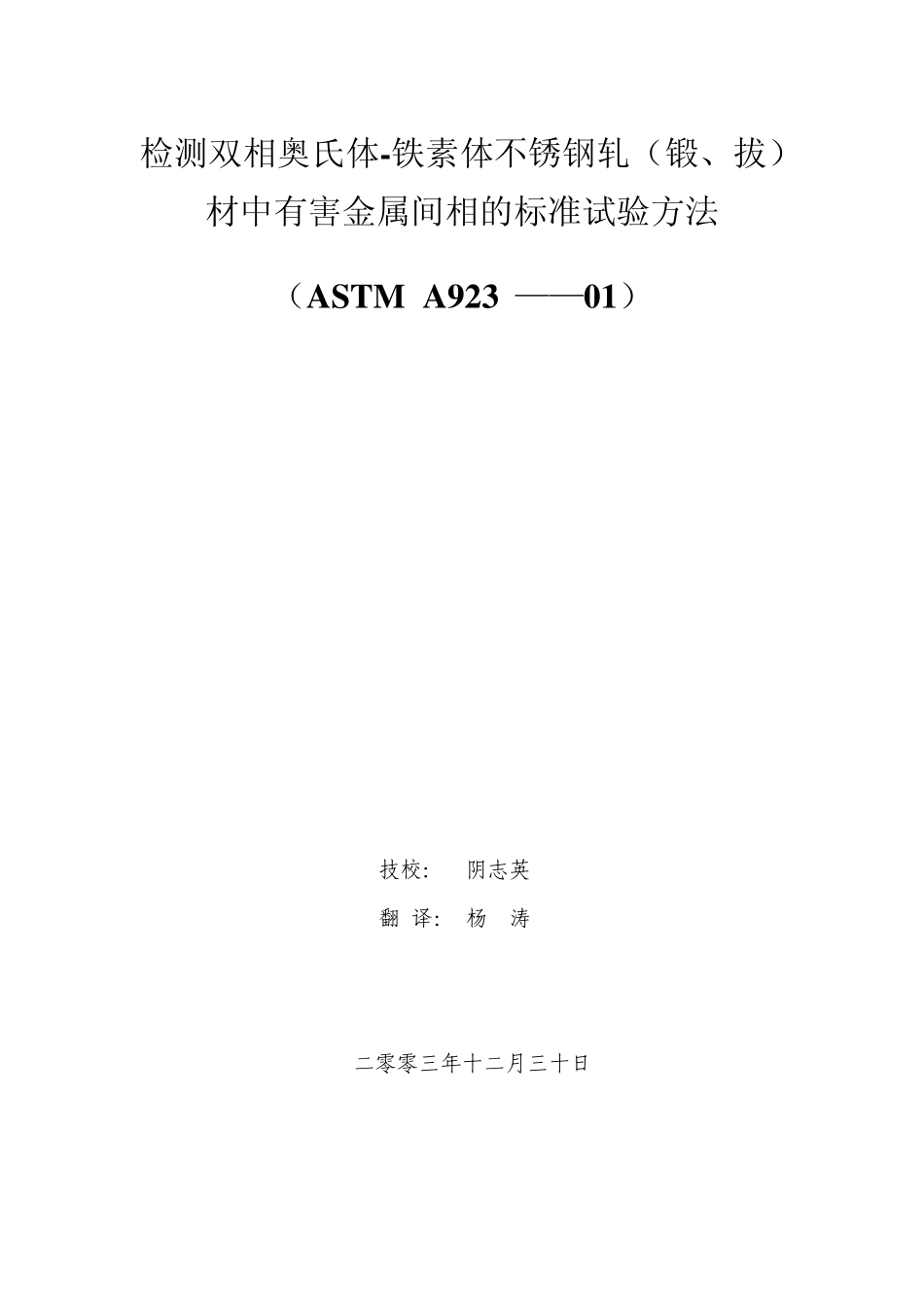

检测双相奥氏体-铁素体不锈钢轧（锻、拔）材中有害金属间相的标准试验方法 （ASTM A923 ——01） 技校： 阴志英 翻 译： 杨 涛 二零零三年十二月三十日 检测双相奥氏体-铁素体不锈钢轧（锻、拔）材中有害金属间相的标准试验方法 （ASTM A923 ——01） 1 范围： 1.1 本试验方法的目的在于探测那些存在于双相不锈钢当中的对金属的韧性和耐腐蚀性具有显著影响的金相间相。如果金属的韧性和耐腐蚀性的降低是由于其它原因造成的，那么采用本试验方法就不一定能够检测到。 1.2 双相（奥氏体-铁素体）不锈钢在大约600-1750°F（320-955℃）的温度下容易形成金属间化合物，其析出反应速度取决于每件材料的化学成分和热变形过程。这些金相的产生对韧性和耐蚀性是有害的。 1.3 正确的热处理工艺对消除双相不锈钢中的这些有害金相会起到积极的作用。轧材的快速冷却可以最大限度地防止有害金相的形成。 1.4 即便化学成分和机械性能符合材料技术条件要求，也不能确保轧材不产生有害相。 1.5 这些试验方法包括： 1.5.1 方法A——用于双相不锈钢腐蚀组织分类的氢氧化钠腐蚀试验（详见3-7 条）。 1.5.2 方法B——用于双相不锈钢组织分类的夏比冲击 试验（详见8-13 条）。 1.5.3 方法C——用于双相不锈钢组织分类的氯 化铁腐蚀试验（详见14-20 条）。 1.6 倘 若 取样 位 置 和取样 方向 选 取合理，上 述 三 种 方法能够容易地检测到有害金属间相。有害相的出现 与 温度和冷却速率 直 接 相关 ，试验必 须 在最容易形成有害相的部 位 进 行 。对于一般 的热处理，这一部 位 应是冷却最慢 的，除了 快速冷却的材料，试样 应在被 检材料冷却速度最慢 的部 位 截 取。 1.7 试验不能精 确测定有害相的准确特 性，但 可以判 定对材料韧性和耐腐蚀性有害的相是否存在。 1.8 附 录 X1（略 ）给 出了 热处理、有害相析出、韧性和耐腐蚀性的相关 例 子 。 1.9 以英 制 或 公 制 表 述 的值 都 是标准值 。给 在括弧 中的值 仅 作为 信 息 参 考 。 1.10（略 ——与 试验无 关 ） 2 参考文件（略——ASTM A370，ASTM G48） 3-7 方法 A （略——氢氧化钠腐蚀试验方法） 8-13 方法 B （略——夏比冲击试验方法） 14-20 方法 C 详见下文 21 精度与偏差 方法 A、B、C 无精度和偏差只说，只根据验收准则判定合格与否。 方法 C——用...
