检验仪器量值溯源图

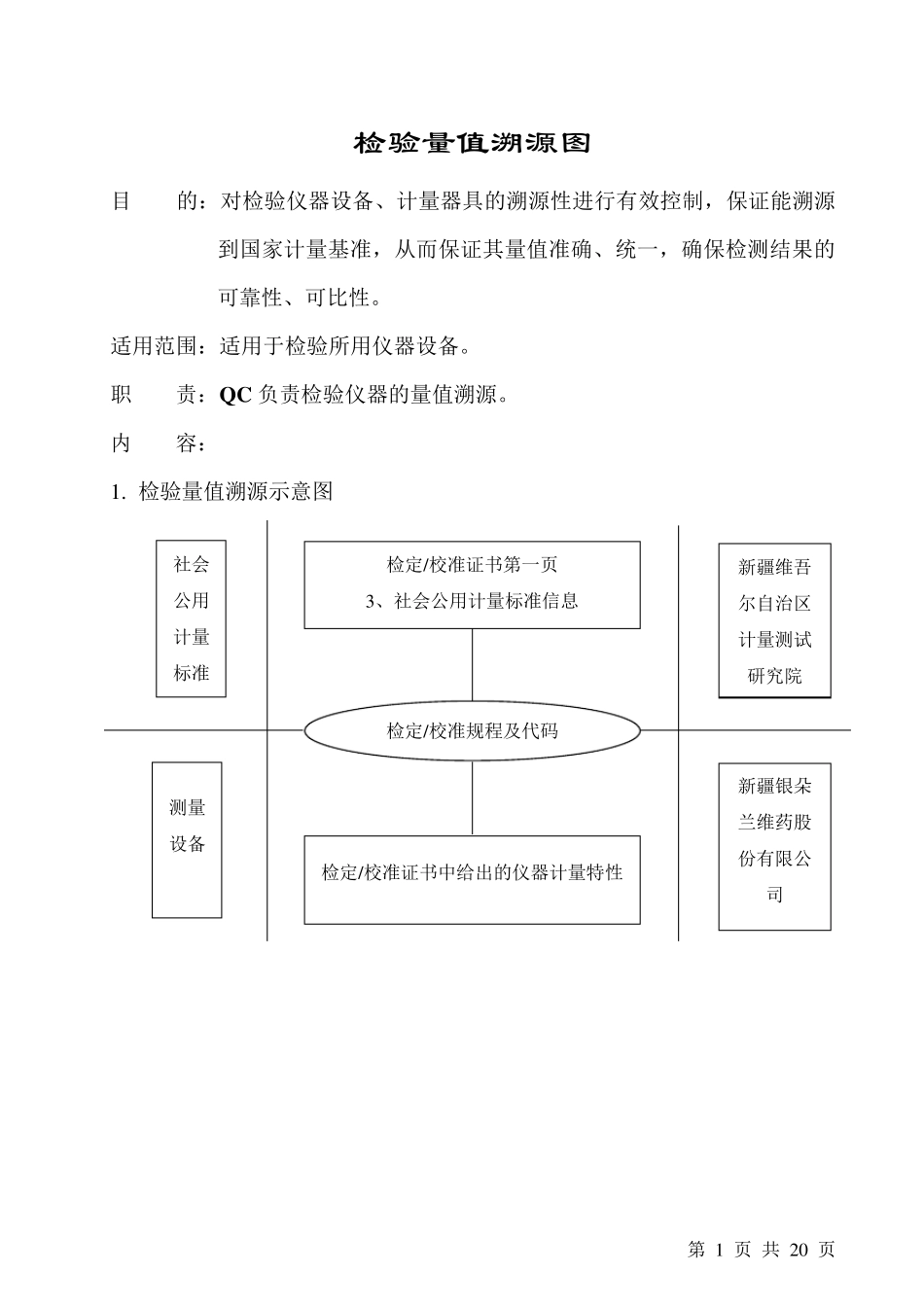

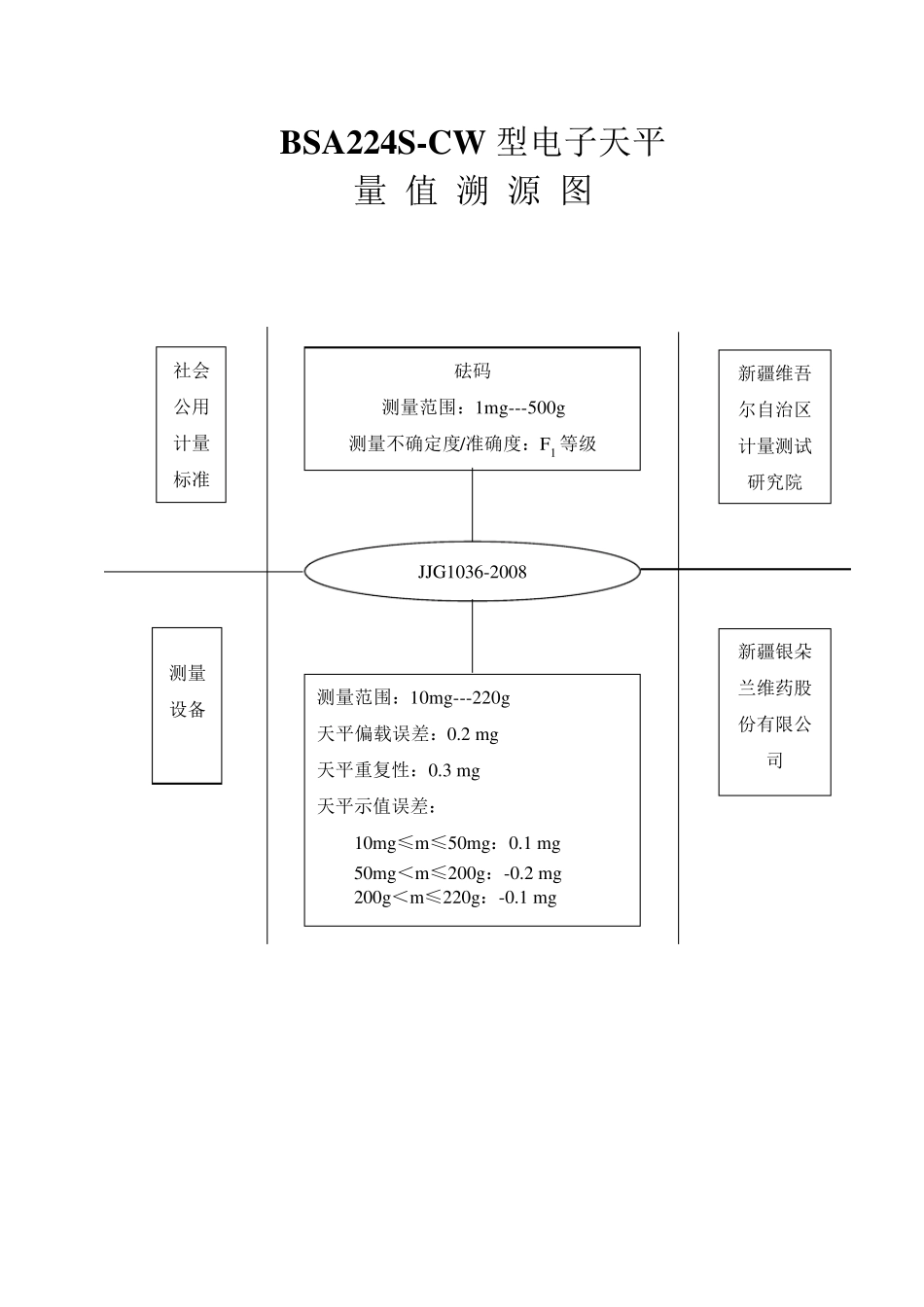

第 1 页 共 2 0 页 检验量值溯源图 目 的：对检验仪器设备、计量器具的溯源性进行有效控制，保证能溯源到国家计量基准，从而保证其量值准确、统一，确保检测结果的可靠性、可比性。 适用范围：适用于检验所用仪器设备。 职 责：QC 负责检验仪器的量值溯源。 内 容： 1 . 检验量值溯源示意图 检定/校准证书第一页 3 、社会公用计量标准信息 检定/校准证书中给出的仪器计量特性 社会公用计量标准 测量设备 新疆维吾尔自治区 计量测试 研究院 新疆银朵兰维药股份有限公司 检定/校准规程及代码 BSA224S-CW 型电子天平 量 值 溯 源 图 砝码 测量范围：1m g---500g 测量不确定度/准确度：F1 等级 测量范围：10m g---220g 天平偏载误差：0.2 m g 天平重复性：0.3 m g 天平示值误差： 10m g≤m ≤50m g：0.1 m g 50m g＜m ≤200g：-0.2 m g 200g＜m ≤220g：-0.1 m g 社会公用计量标准 测量设备 新疆维吾尔自治区 计量测试 研究院 新疆银朵兰维药股份有限公司 JJG1036-2008 第 3 页 共 20 页 BT125D 型电子天平 量 值 溯 源 图 砝码 测量范围：（1）1---500g （2）1---500 m g 测量不确定度/准确度：E2 等级 测量范围：（1）10m g---40g （2）10m g---120g 天平偏载误差：（1）0.05 m g （2）-0.1 m g 天平重复性：（1）0.04m g （2）0.1 m g 天平示值误差： （1）10m g≤m ≤5g：-0.05 m g 5g＜m ≤20g：-0.04 m g 20g＜m ≤40g：-0.08 m g （2）10m g≤m ≤50g：0.0 m g 50g＜m ≤120g：-0.1 m g 社会公用计量标准 测量设备 新疆维吾尔自治区 计量测试 研究院 新疆银朵兰维药股份有限公司 JJG1036-2008 Agilent 1120 一体式液相色谱仪 量 值 溯 源 图 萘-甲醇溶液 测量范围：≤1×10-7g/m l 测量不确定度：U=4%， K=2 流量设定值误差：-3% 流量稳定性误差：0.4% 基线噪声：2.2×10-5AU 基线漂移：1.6×10-5AU/h 最小检测浓度：9.3×10-11g/m l 定性测量重复性：0.0006% 定量测量重复性：0.1% 社会公用计量标准 测量设备 新疆维吾尔自治区 计量测试 研究院 新疆银朵兰维药股份有限公司 JJG705-2002 第 5 页 共 20 页 WGX-4 型目视旋光仪 量 值 溯 源 图 旋光标准石英管 测量范围：（-34.968~35.011）° 测量不确定度：U=0.003°，K=3 仪器示值误差：（-0.024~0...
