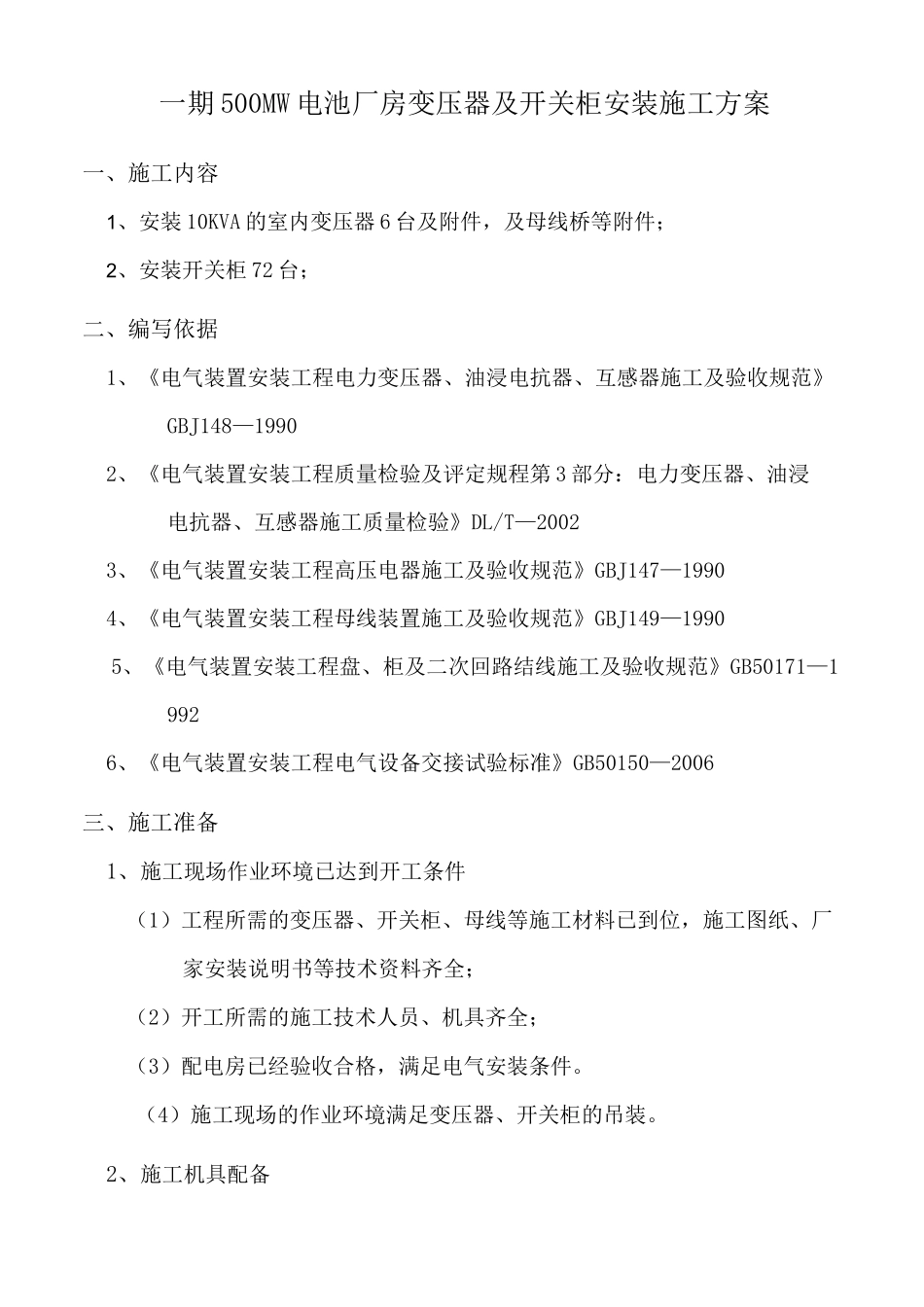

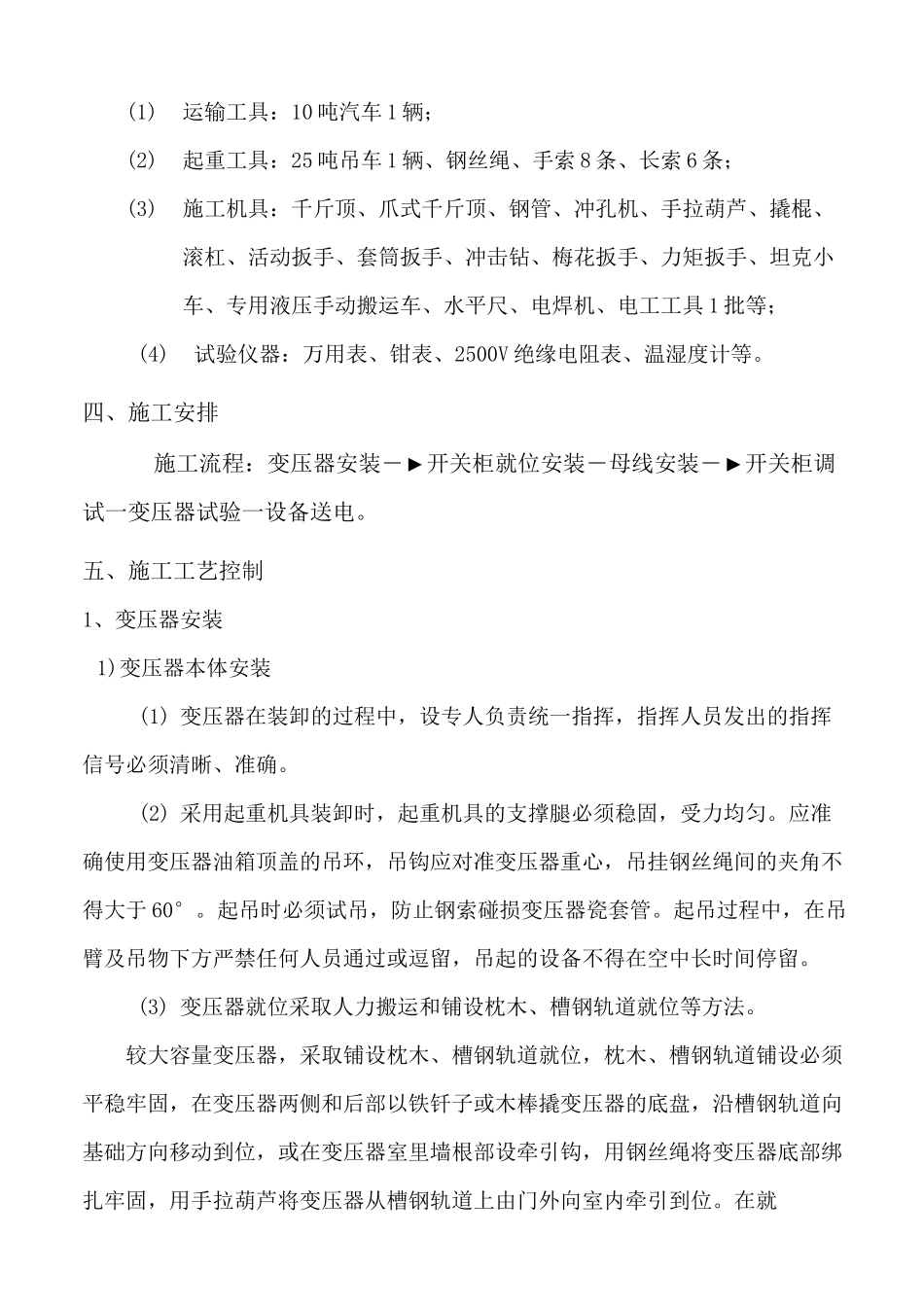

陕西有色光电科技有限公司 lGwp 太阳能光伏电池项目（一期 500MW）电池厂房变压器及开关柜安装方案编制：审核：批准：信息产业电子第十一设计研究院科技股份有限公司陕西有色光电项目部2015 年 1 月目录一期 500MW 电池厂房变压器及开关柜安装施工方案一、施工内容1、安装 10KVA 的室内变压器 6 台及附件，及母线桥等附件；2、安装开关柜 72 台；二、编写依据1、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148—19902、《电气装置安装工程质量检验及评定规程第 3 部分：电力变压器、油浸电抗器、互感器施工质量检验》DL/T—20023、《电气装置安装工程高压电器施工及验收规范》GBJ147—19904、《电气装置安装工程母线装置施工及验收规范》GBJ149—19905、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171—19926、《电气装置安装工程电气设备交接试验标准》GB50150—2006三、施工准备1、施工现场作业环境已达到开工条件（1）工程所需的变压器、开关柜、母线等施工材料已到位，施工图纸、厂家安装说明书等技术资料齐全；（2）开工所需的施工技术人员、机具齐全；（3）配电房已经验收合格，满足电气安装条件。（4）施工现场的作业环境满足变压器、开关柜的吊装。2、施工机具配备(1)运输工具：10 吨汽车 1 辆；(2)起重工具：25 吨吊车 1 辆、钢丝绳、手索 8 条、长索 6 条；(3)施工机具：千斤顶、爪式千斤顶、钢管、冲孔机、手拉葫芦、撬棍、滚杠、活动扳手、套筒扳手、冲击钻、梅花扳手、力矩扳手、坦克小车、专用液压手动搬运车、水平尺、电焊机、电工工具 1 批等；(4)试验仪器：万用表、钳表、2500V 绝缘电阻表、温湿度计等。四、施工安排施工流程：变压器安装―►开关柜就位安装―母线安装―►开关柜调试一变压器试验一设备送电。五、施工工艺控制1、变压器安装1)变压器本体安装(1) 变压器在装卸的过程中，设专人负责统一指挥，指挥人员发出的指挥信号必须清晰、准确。(2) 采用起重机具装卸时，起重机具的支撑腿必须稳固，受力均匀。应准确使用变压器油箱顶盖的吊环，吊钩应对准变压器重心，吊挂钢丝绳间的夹角不得大于 60°。起吊时必须试吊，防止钢索碰损变压器瓷套管。起吊过程中，在吊臂及吊物下方严禁任何人员通过或逗留，吊起的设备不得在空中长时间停留。(3) 变压器就位采取人力搬运和铺设枕木、槽钢轨道就位等方法。较大容量变压器，采取铺设枕木、槽钢轨道就...
