现浇梁管桩支架验收记录表

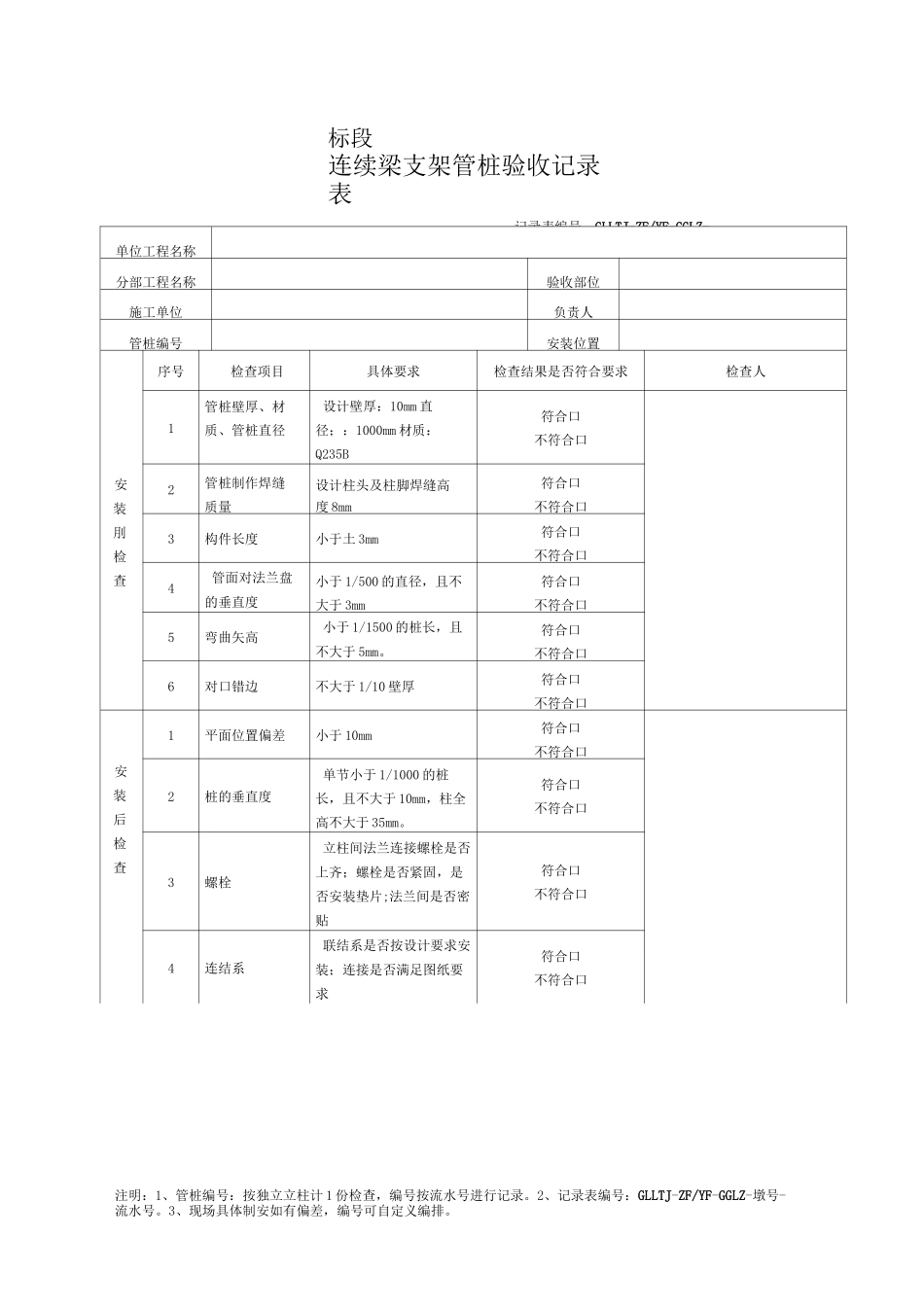

现浇梁管桩支架验收记录表_第1页
1/8

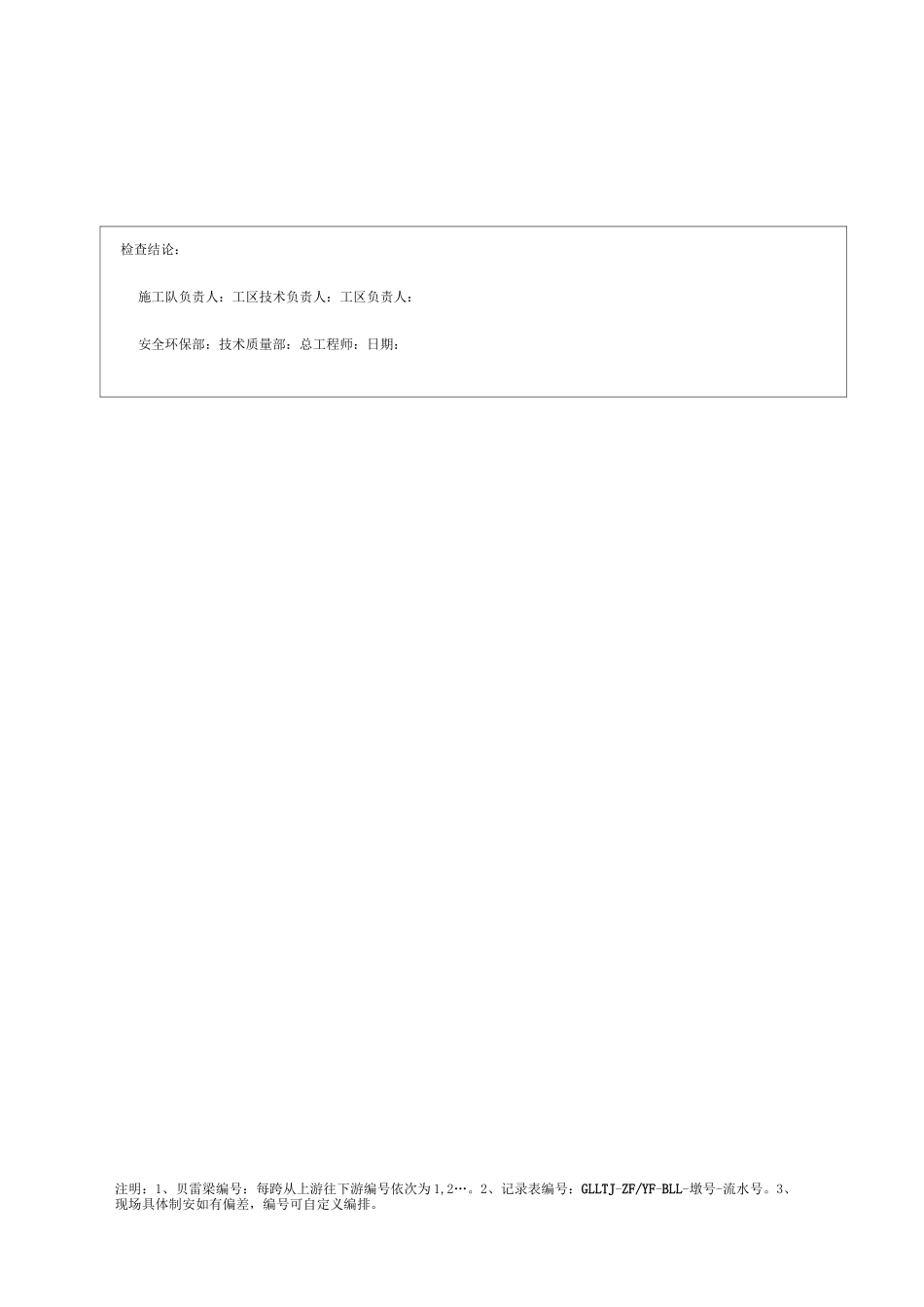

现浇梁管桩支架验收记录表_第2页
2/8
现浇梁管桩支架验收记录表_第3页
3/8
标段连续梁支架管桩验收记录表记录表编号:GLLTJ-ZF/YF-GGLZ-注明:1、管桩编号:按独立立柱计 1 份检查,编号按流水号进行记录。2、记录表编号:GLLTJ-ZF/YF-GGLZ-墩号-流水号。3、现场具体制安如有偏差,编号可自定义编排。单位工程名称分部工程名称验收部位施工单位负责人管桩编号安装位置安装刖检查序号检查项目具体要求检查结果是否符合要求检查人1管桩壁厚、材质、管桩直径设计壁厚:10mm 直径;:1000mm 材质:Q235B符合口不符合口2管桩制作焊缝质量设计柱头及柱脚焊缝高度 8mm符合口不符合口3构件长度小于土 3mm符合口不符合口4管面对法兰盘的垂直度小于 1/500 的直径,且不大于 3mm符合口不符合口5弯曲矢高小于 1/1500 的桩长,且不大于 5mm。符合口不符合口6对口错边不大于 1/10 壁厚符合口不符合口安装后检查1平面位置偏差小于 10mm符合口不符合口2桩的垂直度单节小于 1/1000 的桩长,且不大于 10mm,柱全高不大于 35mm。符合口不符合口3螺栓立柱间法兰连接螺栓是否上齐;螺栓是否紧固,是否安装垫片;法兰间是否密贴符合口不符合口4连结系联结系是否按设计要求安装;连接是否满足图纸要求符合口不符合口注明:1、贝雷梁编号:每跨从上游往下游编号依次为 1,2…。2、记录表编号:GLLTJ-ZF/YF-BLL-墩号-流水号。3、现场具体制安如有偏差,编号可自定义编排。检查结论:施工队负责人:工区技术负责人:工区负责人:安全环保部:技术质量部:总工程师:日期:注明:1、贝雷梁编号:每跨从上游往下游编号依次为 1,2…。2、记录表编号:GLLTJ-ZF/YF-BLL-墩号-流水号。3、现场具体制安如有偏差,编号可自定义编排。单位工程名称分部工程名称验收部位施工单位负责人贝雷梁编号安装位置安装刖检查序号检查项目检查内容检查结果是否符合要求检查人1主梁主梁是否顺直符合口不符合口2销轴保险销安装是否齐全符合口不符合口3加强竖杆竖杆的数量及位置是否与图纸相符;焊缝质量是否满足要求符合口不符合口4加强弦杆螺栓安装是否齐全,是否拧紧;符合口不符合口安装后检查1安装平面位置允许偏差 20mm符合口不符合口2限位件所用材料是否与图纸相符,焊缝高度是否满足要求。符合口不符合口3连接系所用材料是否与图纸相符;安装位置是否与图纸相符;所用 U 型螺栓是否拧紧。符合口不符合口4抄垫情况与分配梁抄垫是密贴符合口不符合口5支撑点顶面标高同一截面贝雷梁间的高差允许值为10mm。符合口不符合口检查结论:施工队负责人:...
