悬挑外脚手架安全技术交底

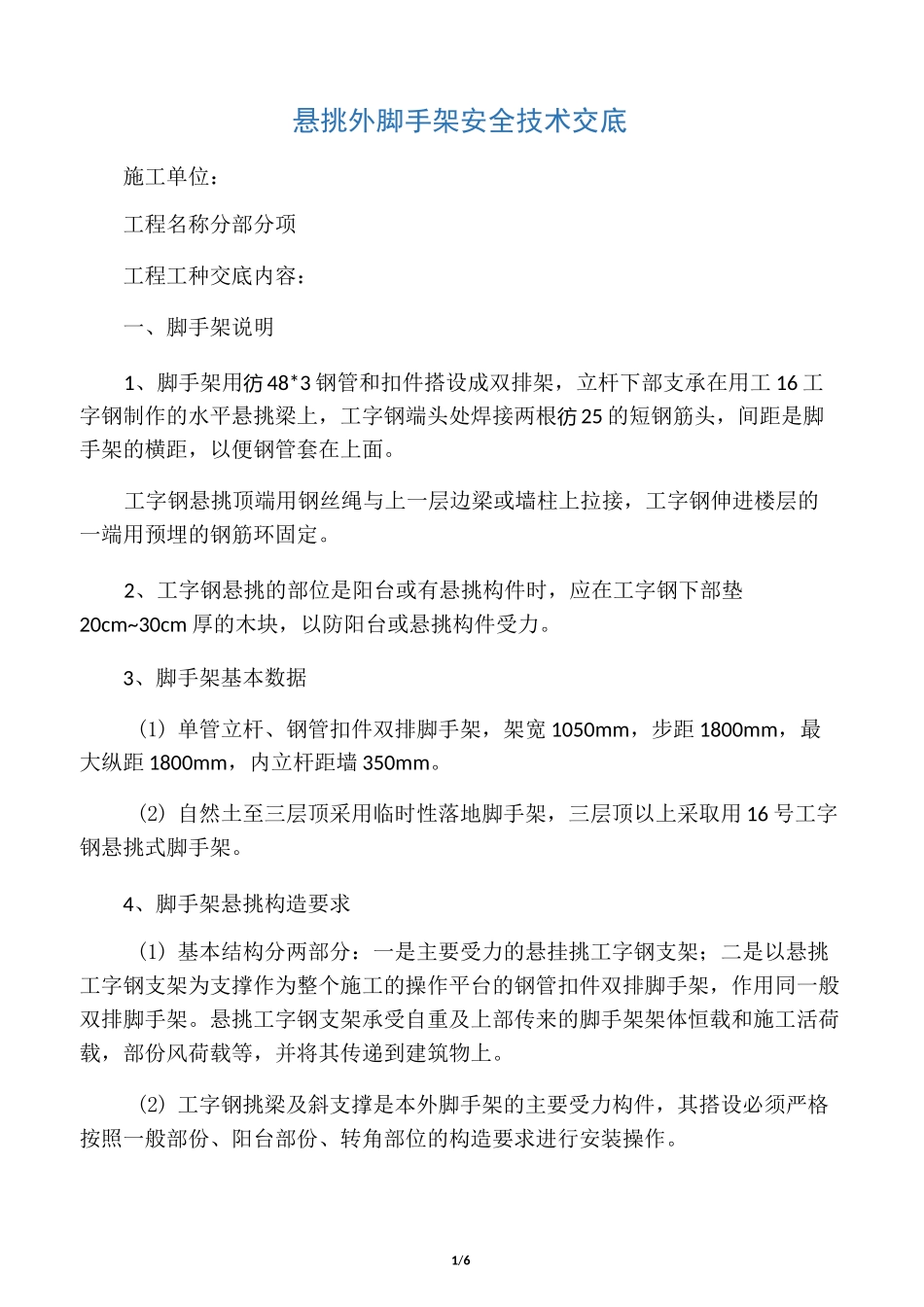

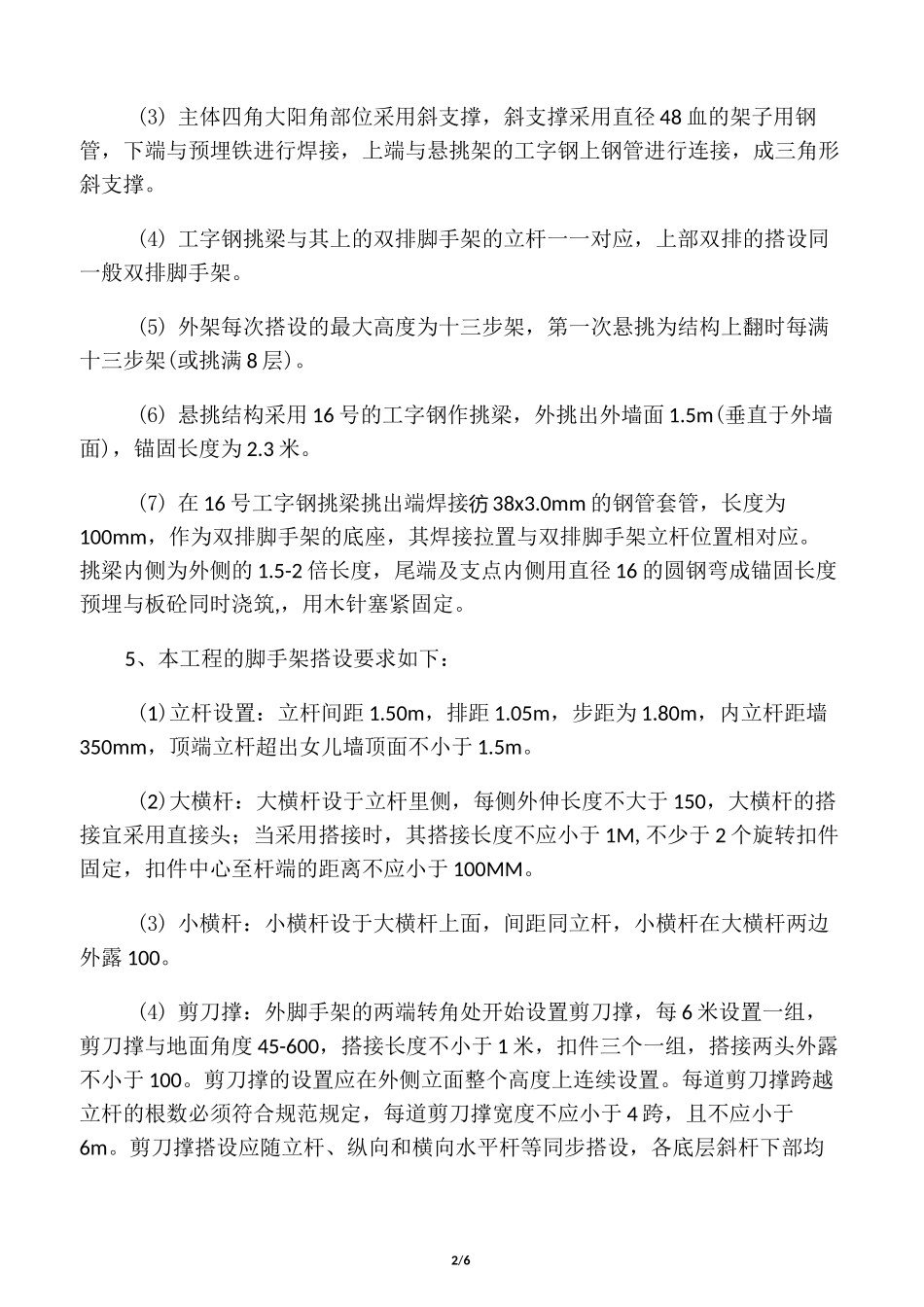

1/6悬挑外脚手架安全技术交底施工单位：工程名称分部分项工程工种交底内容：一、脚手架说明1、脚手架用彷 48*3 钢管和扣件搭设成双排架，立杆下部支承在用工 16 工字钢制作的水平悬挑梁上，工字钢端头处焊接两根彷 25 的短钢筋头，间距是脚手架的横距，以便钢管套在上面。工字钢悬挑顶端用钢丝绳与上一层边梁或墙柱上拉接，工字钢伸进楼层的一端用预埋的钢筋环固定。2、工字钢悬挑的部位是阳台或有悬挑构件时，应在工字钢下部垫20cm~30cm 厚的木块，以防阳台或悬挑构件受力。3、脚手架基本数据(1) 单管立杆、钢管扣件双排脚手架，架宽 1050mm，步距 1800mm，最大纵距 1800mm，内立杆距墙 350mm。(2) 自然土至三层顶采用临时性落地脚手架，三层顶以上采取用 16 号工字钢悬挑式脚手架。4、脚手架悬挑构造要求(1) 基本结构分两部分：一是主要受力的悬挂挑工字钢支架；二是以悬挑工字钢支架为支撑作为整个施工的操作平台的钢管扣件双排脚手架，作用同一般双排脚手架。悬挑工字钢支架承受自重及上部传来的脚手架架体恒载和施工活荷载，部份风荷载等，并将其传递到建筑物上。(2) 工字钢挑梁及斜支撑是本外脚手架的主要受力构件，其搭设必须严格按照一般部份、阳台部份、转角部位的构造要求进行安装操作。2/6(3) 主体四角大阳角部位采用斜支撑，斜支撑采用直径 48 血的架子用钢管，下端与预埋铁进行焊接，上端与悬挑架的工字钢上钢管进行连接，成三角形斜支撑。(4) 工字钢挑梁与其上的双排脚手架的立杆一一对应，上部双排的搭设同一般双排脚手架。(5) 外架每次搭设的最大高度为十三步架，第一次悬挑为结构上翻时每满十三步架(或挑满 8 层)。(6) 悬挑结构采用 16 号的工字钢作挑梁，外挑出外墙面 1.5m(垂直于外墙面)，锚固长度为 2.3 米。(7) 在 16 号工字钢挑梁挑出端焊接彷 38x3.0mm 的钢管套管，长度为100mm，作为双排脚手架的底座，其焊接拉置与双排脚手架立杆位置相对应。挑梁内侧为外侧的 1.5-2 倍长度，尾端及支点内侧用直径 16 的圆钢弯成锚固长度预埋与板砼同时浇筑,，用木针塞紧固定。5、本工程的脚手架搭设要求如下：(1)立杆设置：立杆间距 1.50m，排距 1.05m，步距为 1.80m，内立杆距墙350mm，顶端立杆超出女儿墙顶面不小于 1.5m。(2)大横杆：大横杆设于立杆里侧，每侧外伸长度不大于 150，大横杆的搭接宜采用直接头；当采用搭接时，其搭接长度不应小于 1M,不少于 2 个旋转扣件固定，扣件中心...
