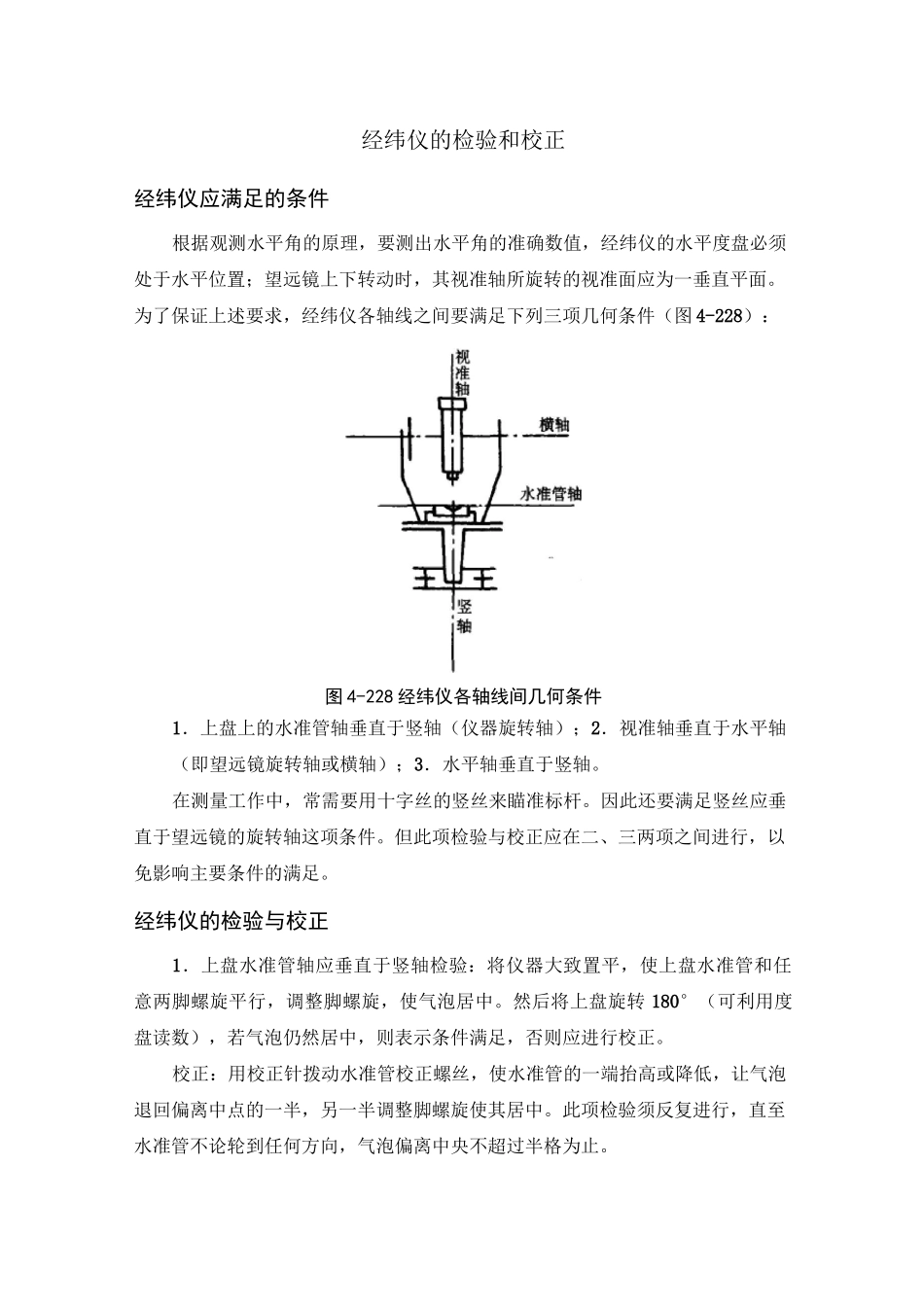

经纬仪的检验和校正经纬仪应满足的条件根据观测水平角的原理，要测出水平角的准确数值，经纬仪的水平度盘必须处于水平位置；望远镜上下转动时，其视准轴所旋转的视准面应为一垂直平面。为了保证上述要求，经纬仪各轴线之间要满足下列三项几何条件（图 4-228）：图 4-228 经纬仪各轴线间几何条件1．上盘上的水准管轴垂直于竖轴（仪器旋转轴）；2．视准轴垂直于水平轴（即望远镜旋转轴或横轴）；3．水平轴垂直于竖轴。在测量工作中，常需要用十字丝的竖丝来瞄准标杆。因此还要满足竖丝应垂直于望远镜的旋转轴这项条件。但此项检验与校正应在二、三两项之间进行，以免影响主要条件的满足。经纬仪的检验与校正1．上盘水准管轴应垂直于竖轴检验：将仪器大致置平，使上盘水准管和任意两脚螺旋平行，调整脚螺旋，使气泡居中。然后将上盘旋转 180°（可利用度盘读数），若气泡仍然居中，则表示条件满足，否则应进行校正。校正：用校正针拨动水准管校正螺丝，使水准管的一端抬高或降低，让气泡退回偏离中点的一半，另一半调整脚螺旋使其居中。此项检验须反复进行，直至水准管不论轮到任何方向，气泡偏离中央不超过半格为止。为了便于仪器整平，有的仪器上装有圆水准器。圆水准器的校正可根据已校正好的水准管进行，即利用水准管将仪器置平，拨动圆水准器校正螺丝（一松一紧），使气泡居中。圆水准器亦可单独进行校正，其方法见水准仪的检验与校正。2．十字丝的竖丝应垂直于横轴检验：将仪器安平，使望远镜十字丝交点对准远方一点目标，旋紧度盘制动螺旋（如为游标经纬仪，则旋紧游标盘及度盘制动螺旋），然后旋转望远镜微动螺旋，使其上下微动，若该点始终都在竖丝上移动，则表示条件满足。如果偏离以后，将松动的螺丝旋紧。由于各种仪器望远镜目镜整套的结构各不相同，故校正方法亦稍有差异。3．视准轴垂直于横轴检验：选一长为 60〜100m 的平坦场地，在一端设置一点 A,在另一端横置一分划尺 B,横尺要大致与 BA 方向垂直；安置仪器于 A、B 中间，并使三者的高度接近。用望远镜十字丝中心对准 A 点，固定照准部及水平度盘（游标经纬仪则固定上下盘），倒转望远镜读出横尺上所截之数设为 B'（图 4-230）转动照准部 180°,重新瞄准 A 点，再倒转望远镜读出横尺上纵丝所截之数为 B",如 B'、B"读数相同，则说明视准轴与横轴垂直，否则条件不满足，应进行校正。图 4-230 视准轴检验校正：用十字丝竖丝进行校正，即将左右两个十字丝校正螺...
