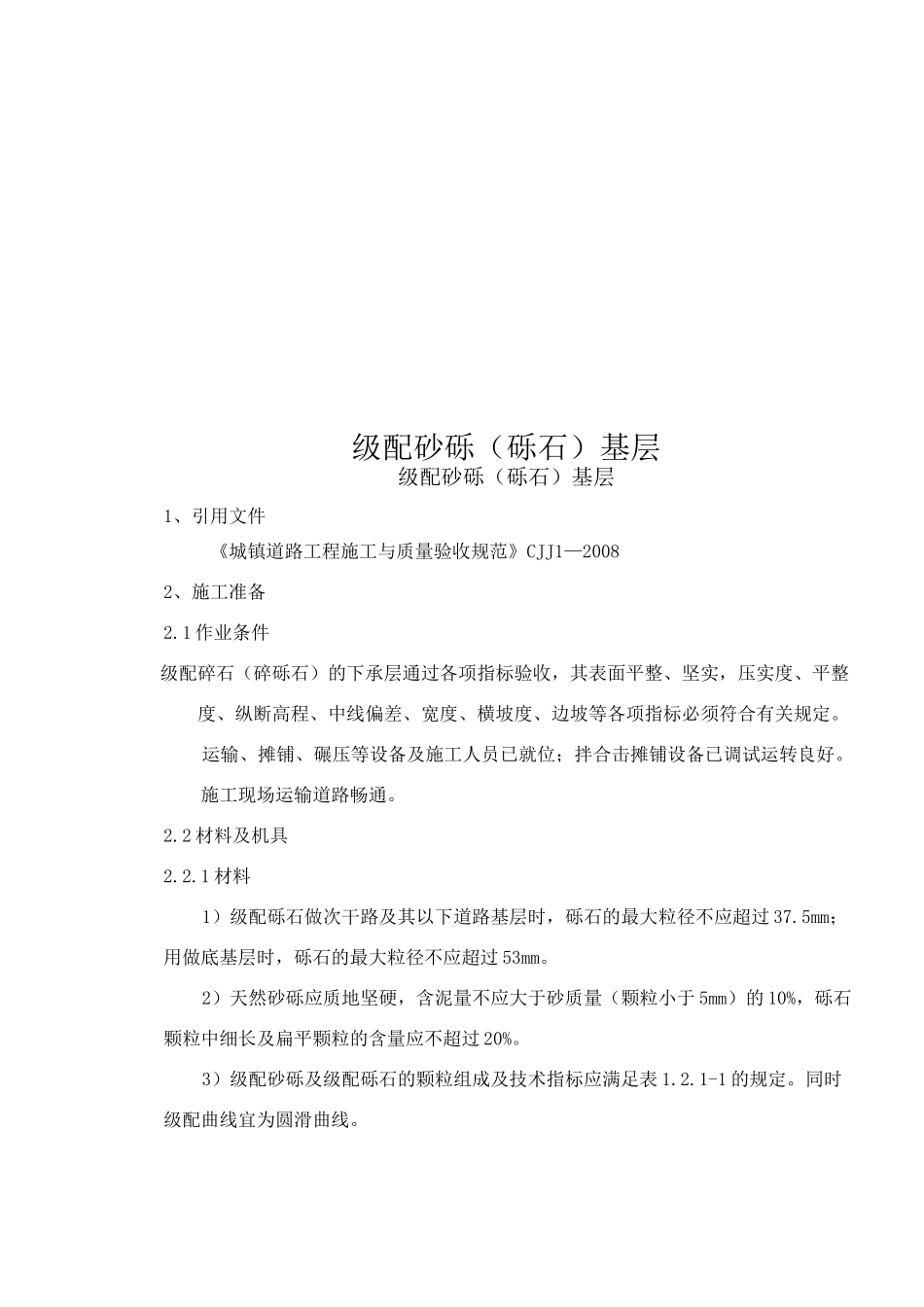

级配砂砾(砾石)基层级配砂砾(砾石)基层1、引用文件《城镇道路工程施工与质量验收规范》CJJ1—20082、施工准备2.1 作业条件级配碎石(碎砾石)的下承层通过各项指标验收,其表面平整、坚实,压实度、平整度、纵断高程、中线偏差、宽度、横坡度、边坡等各项指标必须符合有关规定。运输、摊铺、碾压等设备及施工人员已就位;拌合击摊铺设备已调试运转良好。施工现场运输道路畅通。2.2 材料及机具2.2.1 材料1)级配砾石做次干路及其以下道路基层时,砾石的最大粒径不应超过 37.5mm;用做底基层时,砾石的最大粒径不应超过 53mm。2)天然砂砾应质地坚硬,含泥量不应大于砂质量(颗粒小于 5mm)的 10%,砾石颗粒中细长及扁平颗粒的含量应不超过 20%。3)级配砂砾及级配砾石的颗粒组成及技术指标应满足表 1.2.1-1 的规定。同时级配曲线宜为圆滑曲线。表 1.2.1-1 级配碎石及级配碎砾石的颗粒范围及技术指标项目通过质量白分率(%)底基层③砾石砾石砂砾筛孔尺寸(mm)5310037.590~100 80~10031.590~10081~94、、▲—111/.、19.0738863819.549~69456640~1004.7529~5427~5125~852.36!7~3716~350.68208208~450.07507②07②0~15液限(%)<28<28<28塑性指数<6(或 9①)、A.t 卜-卜►<6(或9①)<9①汪:①潮湿多雨地区塑性指数宜小于 6,其他地区塑性指数宜小于 9。② 对于无塑性的级配砂砾(砾石),小于 0.075mm的颗粒含量组成接近高限。4)级配砾石用做基层时,石料的集料压碎值应满足表 1.2.1-2 的规定。表 1.2.1-2 级配碎石及级配碎砾石压碎值项目压碎值基层底基层城市快速路、主干路<26%<30%^次路<30%<35%次干路以下道路<35%<40%2.2.2 机具主要机械装载机、推土机、平地机、压路机、水车、运输卡车等。小型机具及检测设备:蛙夯或冲击夯、手推车;水准仪、全站仪、3m 直尺、平整度仪、灌砂桶等。3、操作工艺3.1 工艺流程准备下承层 f 施工放样 f 级配砾石(砂石)材料拌合 f 运输 f 摊铺(平地机布料、整平)f 碾压 f 接缝 f 养护3.2 准备下承层下承层应平整、坚实,具有路拱。新建下承层应通过验收,达到本规程规定;对于老路面,应检查其材料是否符合底基层材料的技术要求,如不符合要求,应翻松老路面并采用必要的处理措施。下承层不宜作成槽式路面。3.3 施工放样在下承层上恢复中线,并在两侧路肩边缘外设指示桩上明显标记出基层边缘的设计高程。中线、边线、标高标记明显。3.4 级配砾石(砂石)材...
