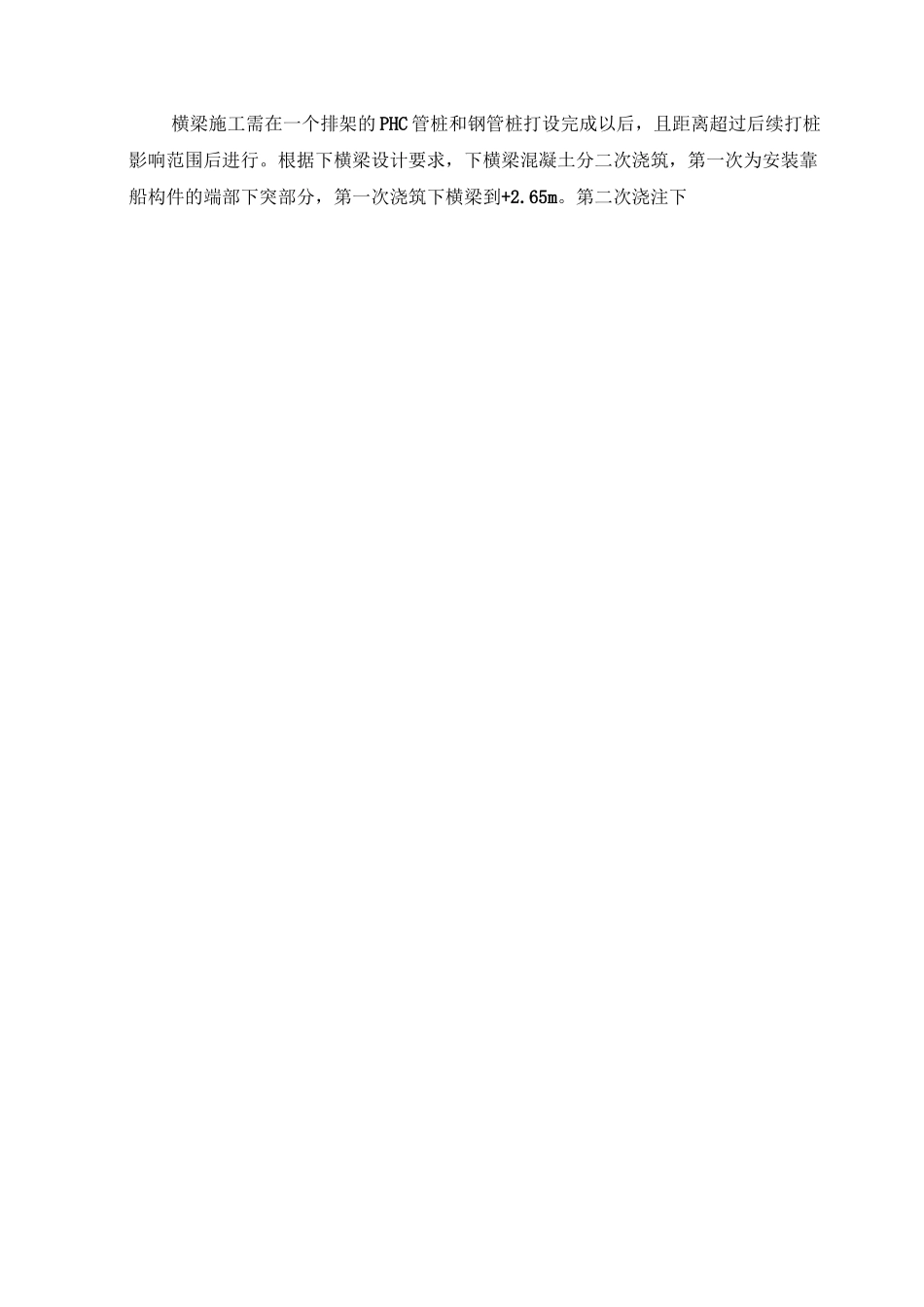

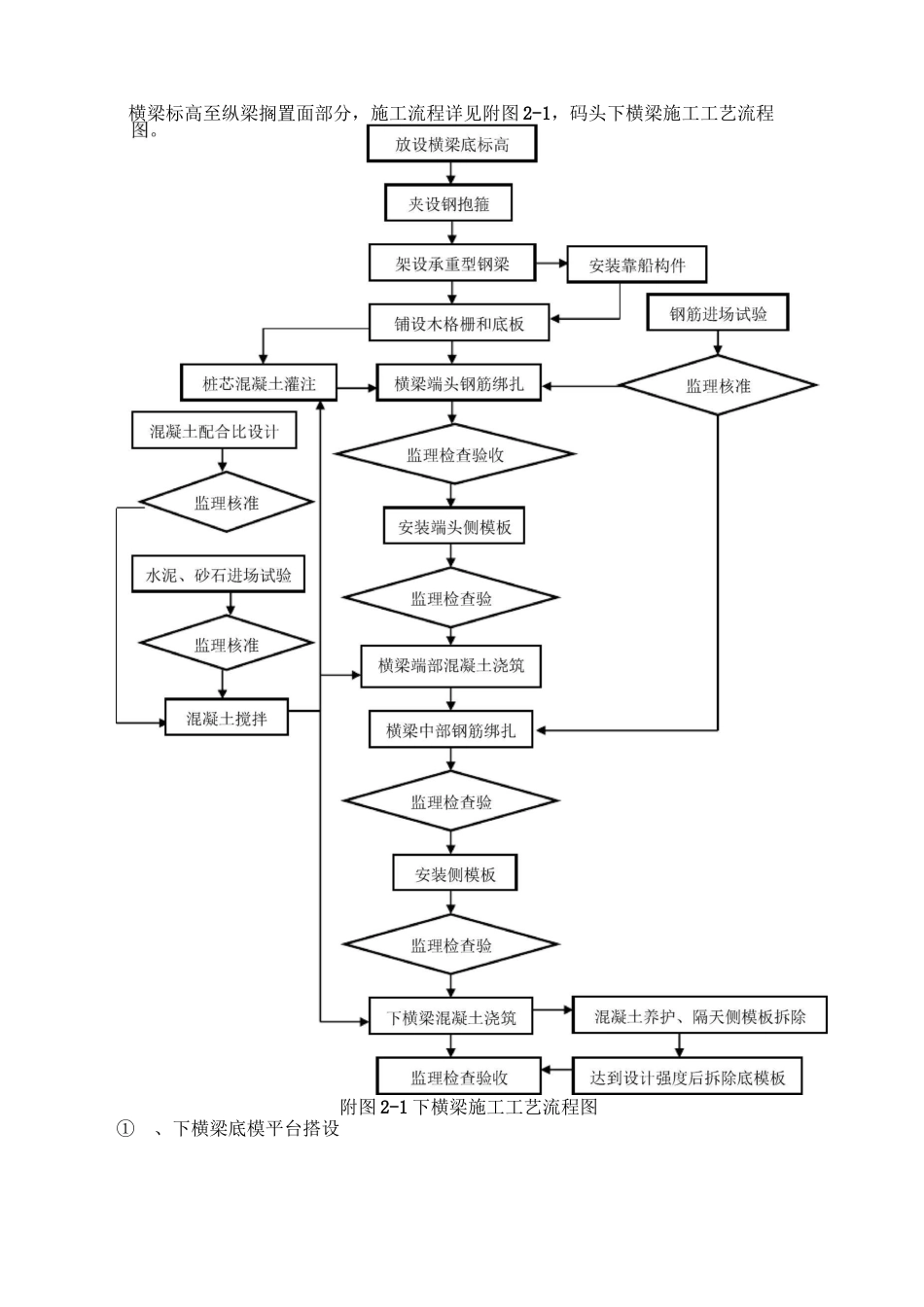

现浇横梁专项施工方案亚太新会码头工程编制单位：港丰建设有限公司编制日期：2011 年 7 月一、工程综述1.1、工程概况1.1.1、工程名称：扬州港江都港区海昌公用码头工程1.1.2、工程地点：拟建扬州港江都港区海昌公用码头工程位于江都市大桥镇前进村长江北岸，上游侧紧临科进船厂码头，下游约 1.5km 处为泰州杨湾海螺水泥有限责任公司专用码头。1.1.3、工程概况：江都海昌港务实业有限责任公司由安徽海螺创业投资有限责任公司和香港昌兴建材有限公司共同出资组建，规划建设年吞吐能力 2000 万吨的 5 万吨级公用码头泊位 3座，以及年产 150 万吨的超细矿渣粉磨生产线。扬州港江都港区海昌公用码头工程位于江苏省江都市经济开发区沿江公业园区，使用长江岸线 830m 及相应水域。扬州港江都港区海昌公用码头工程包含一座主体码头和三座引桥，主体码头为高桩梁板式结构，长 795m,宽 30m,码头桩基采用① 1000mmPHC（C 型）管桩和① 1000mm616 钢管桩相结合的形式，引桥桩基岸侧部分采用① 1000mm 钻孔灌注桩，与码头衔接部分采用① 1000mmPHC（C 型）管桩。1.1.4、建设单位：江都海昌港务实业有限责任公司设计单位：中交第二航务工程勘察设计院监理单位：镇江兴华工程建设监理有限公司施工单位：上海三航奔腾建设工程有限公司1.2、主要工程量本码头为下横梁和上横梁两个部分，其中下横梁在桩基完成后进行，上横梁在纵向梁系安装完成后进行，本工程码头部分共有横梁 108 榀，本工程引桥部分横梁共有63 榀。二、码头横梁施工工艺⑴、下横梁横梁施工需在一个排架的 PHC 管桩和钢管桩打设完成以后，且距离超过后续打桩影响范围后进行。根据下横梁设计要求，下横梁混凝土分二次浇筑，第一次为安装靠船构件的端部下突部分，第一次浇筑下横梁到+2.65m。第二次浇注下横梁标高至纵梁搁置面部分，施工流程详见附图 2-1，码头下横梁施工工艺流程附图 2-1 下横梁施工工艺流程图①、下横梁底模平台搭设在沉桩完成后，进行钢抱箍的夹设。主梁采用 32#和 36#槽钢，本工程横梁宽度为2.0m 底模承重量比较大，同时考虑到本工程码头前沿 A、B 排桩标高较低,受水位影响，不便于夹钢包箍，拟采取吊筋反吊的方式架设横梁底模，在 A、B 桩顶端设置 4 根① 30mm 吊筋，反吊槽钢在最前沿 A 排桩选用双拼［32 槽钢，B 排桩反吊槽钢选用单拼［32 槽钢。码头 75~108 排架 G、H 排桩亦考虑采取相同措施。其余每根管桩采用一道抱箍，...
