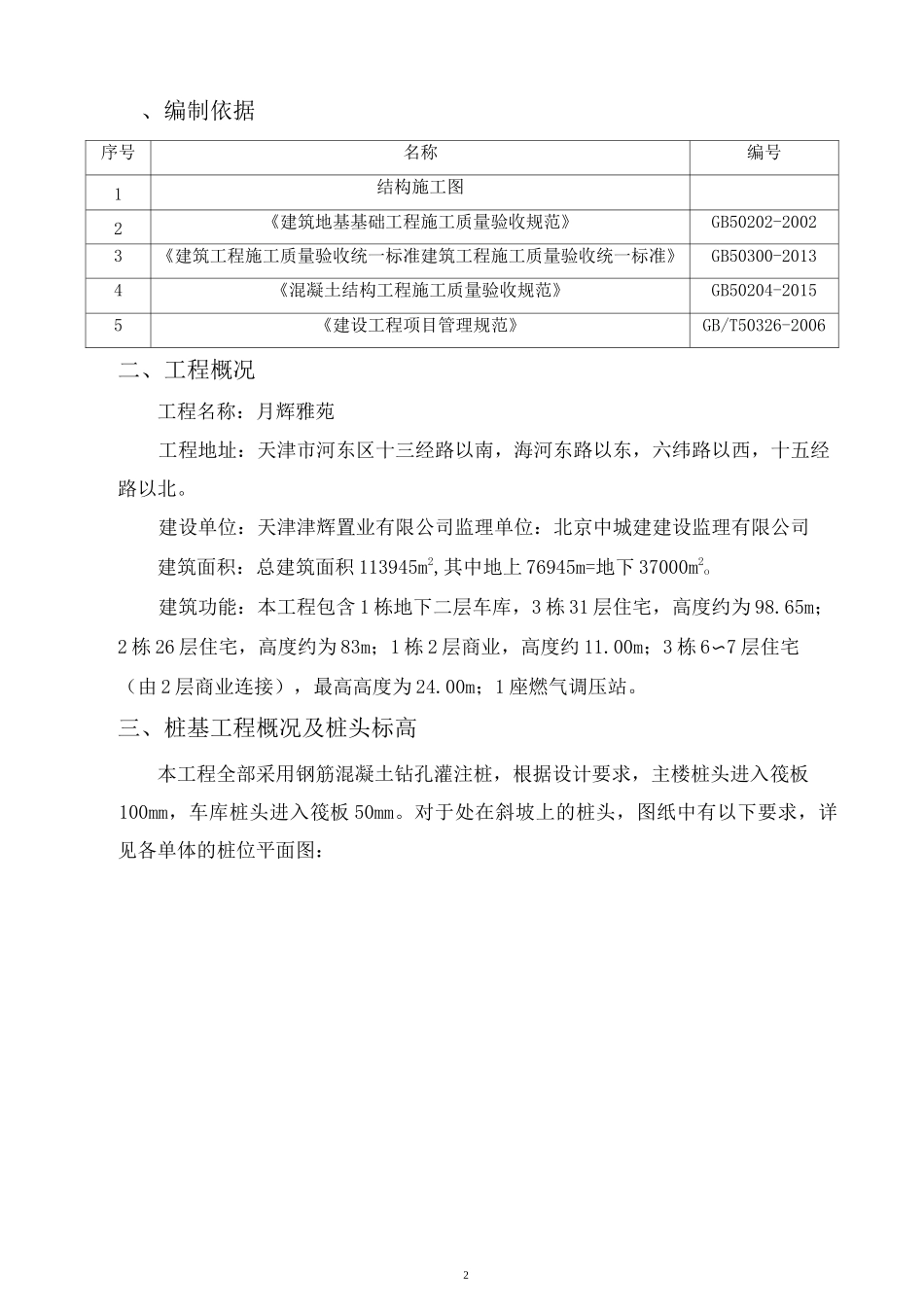

1一、编制依据 2二、工程概况 2三、桩基工程概况及桩头标高 2四、桩头处理方法 3五、低桩、断桩处理措施 5六、桩头处理过程中的注意事项 62、编制依据序号名称编号1结构施工图2《建筑地基基础工程施工质量验收规范》GB50202-20023《建筑工程施工质量验收统一标准建筑工程施工质量验收统一标准》GB50300-20134《混凝土结构工程施工质量验收规范》GB50204-20155《建设工程项目管理规范》GB/T50326-2006二、工程概况工程名称:月辉雅苑工程地址:天津市河东区十三经路以南,海河东路以东,六纬路以西,十五经路以北。建设单位:天津津辉置业有限公司监理单位:北京中城建建设监理有限公司建筑面积:总建筑面积 113945m2,其中地上 76945m=地下 37000m2o建筑功能:本工程包含 1 栋地下二层车库,3 栋 31 层住宅,高度约为 98.65m;2 栋 26 层住宅,高度约为 83m;1 栋 2 层商业,高度约 11.00m;3 栋 6〜7 层住宅(由 2 层商业连接),最高高度为 24.00m;1 座燃气调压站。三、桩基工程概况及桩头标高本工程全部采用钢筋混凝土钻孔灌注桩,根据设计要求,主楼桩头进入筏板100mm,车库桩头进入筏板 50mm。对于处在斜坡上的桩头,图纸中有以下要求,详见各单体的桩位平面图:A|A3四、桩头处理方法第一步:首先在设计标高位置用切割锯切一道切口,注意不要切到钢筋;第二步:将切口上方的混凝土采用人工剥离,露出钢筋;第三步,露出全部的钢筋,并将主筋适当向外弯折;第四步将桩头折断,注意要预留桩头标高以上 50mm,采用人工剔凿;第五步:人工剔凿,将桩头彻底修理完成。具体步骤详见下图:昨催零扫瀚爾m口删翱剽辯-丄皿噺期删帥酗观陳工丫丁珈济嗥二劣5範九仔钿修理槪|略細上耿枫忆五、低桩、断桩处理措施在土方开挖、剔凿桩头的过程中,不可避免会出现桩头被截低或者桩头折断的情况。分别采取以下处理措施:1、桩头偏低桩头偏低 V300mm,直接在桩头周边继续向下开挖,开挖形成一个脸盆形状,仍保证桩头主楼外露 200mm,地库外露 150mm。桩头偏低±300mm,将桩头周边继续开挖,然后在桩头周边砌筑砖胎模,将6钢筋继续向上接长,露出砖胎模的长度应达到设计要求的桩头锚筋长度。砖胎模里面的螺旋箍筋重新盘绕。2、桩头折断首先将桩头继续进行剔凿,直到钢筋头全部露出来,并要求钢筋头外露长度应达到搭接焊所需要的长度,然后采用焊接的方式将钢筋头接长。钢筋接长完成之后,按照桩头偏低的处理方式对断桩桩头进行处理...
