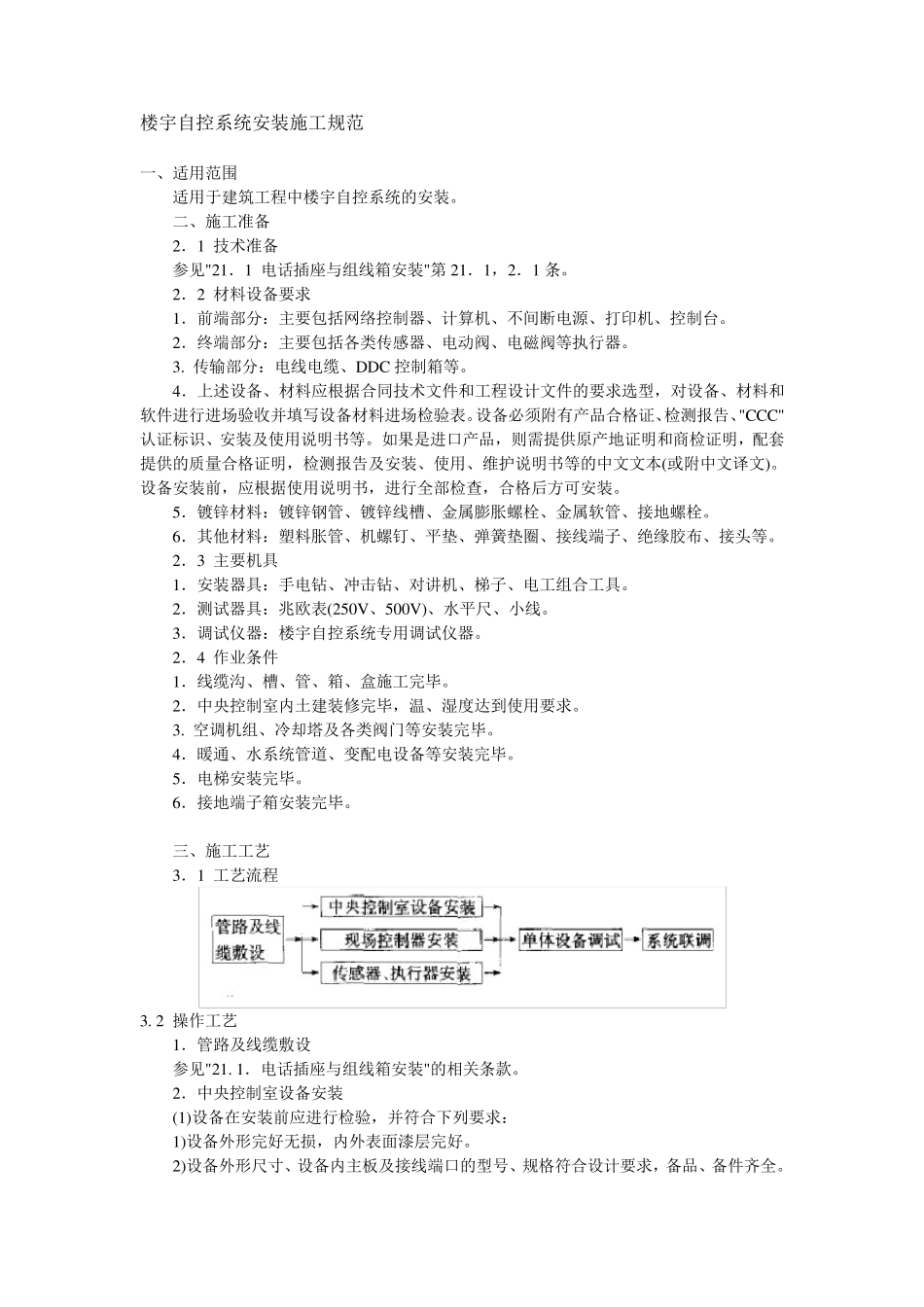

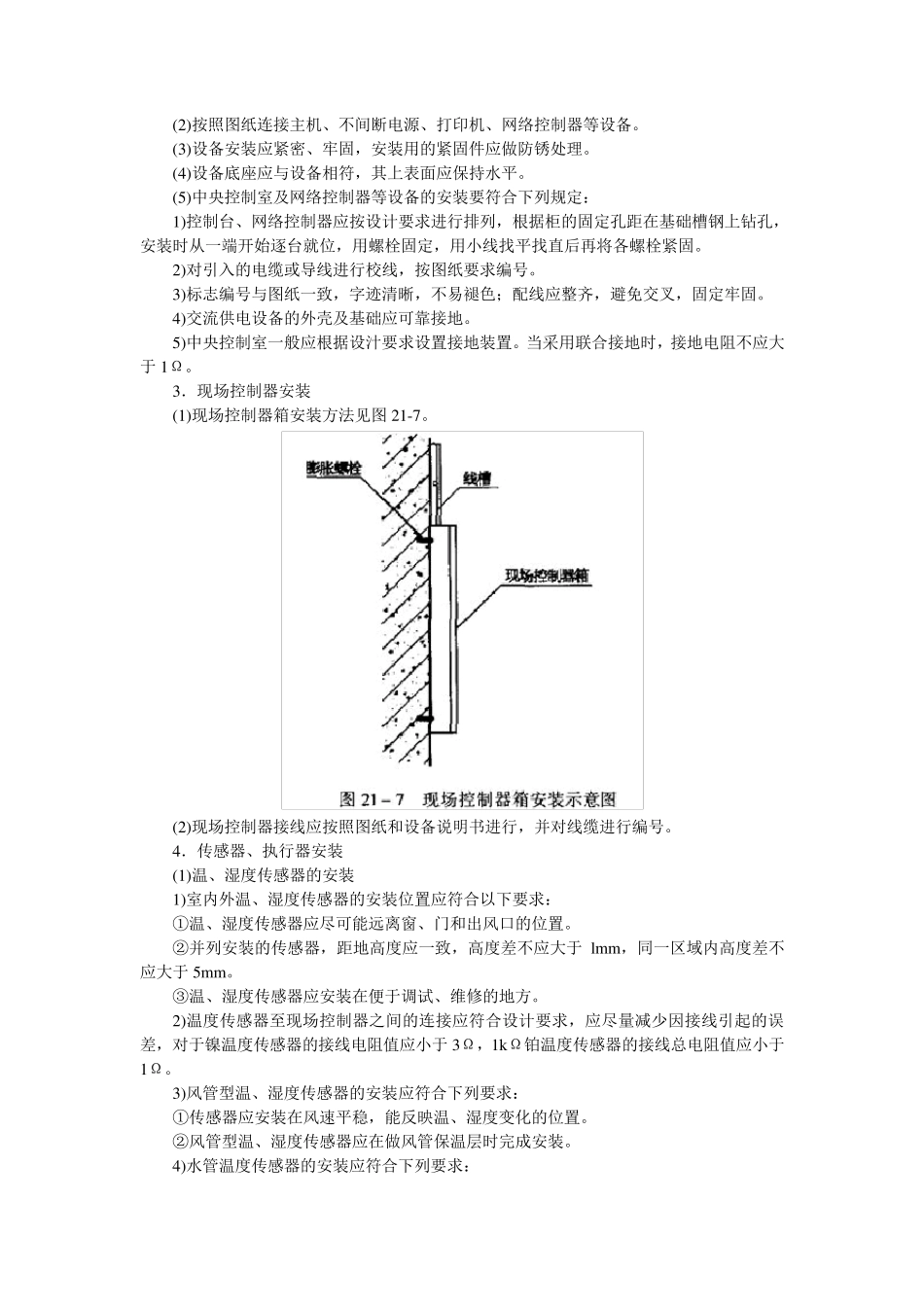

楼宇自控系统安装施工规范 一、适用范围 适用于建筑工程中楼宇自控系统的安装。 二、施工准备 2．1 技术准备 参见"21．1 电话插座与组线箱安装"第 21．1，2．1 条。 2．2 材料设备要求 1．前端部分：主要包括网络控制器、计算机、不间断电源、打印机、控制台。 2．终端部分：主要包括各类传感器、电动阀、电磁阀等执行器。 3. 传输部分：电线电缆、DDC 控制箱等。 4．上述设备、材料应根据合同技术文件和工程设计文件的要求选型，对设备、材料和软件进行进场验收并填写设备材料进场检验表。设备必须附有产品合格证、检测报告、"CCC"认证标识、安装及使用说明书等。如果是进口产品，则需提供原产地证明和商检证明，配套提供的质量合格证明，检测报告及安装、使用、维护说明书等的中文文本(或附中文译文)。设备安装前，应根据使用说明书，进行全部检查，合格后方可安装。 5．镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。 6．其他材料：塑料胀管、机螺钉、平垫、弹簧垫圈、接线端子、绝缘胶布、接头等。 2．3 主要机具 1．安装器具：手电钻、冲击钻、对讲机、梯子、电工组合工具。 2．测试器具：兆欧表(250V、500V)、水平尺、小线。 3．调试仪器：楼宇自控系统专用调试仪器。 2．4 作业条件 1．线缆沟、槽、管、箱、盒施工完毕。 2．中央控制室内土建装修完毕，温、湿度达到使用要求。 3. 空调机组、冷却塔及各类阀门等安装完毕。 4．暖通、水系统管道、变配电设备等安装完毕。 5．电梯安装完毕。 6．接地端子箱安装完毕。 三、施工工艺 3．1 工艺流程 3. 2 操作工艺 1．管路及线缆敷设 参见"21. 1．电话插座与组线箱安装"的相关条款。 2．中央控制室设备安装 (1)设备在安装前应进行检验，并符合下列要求： 1)设备外形完好无损，内外表面漆层完好。 2)设备外形尺寸、设备内主板及接线端口的型号、规格符合设计要求，备品、备件齐全。 (2)按照图纸连接主机、不间断电源、打印机、网络控制器等设备。 (3)设备安装应紧密、牢固，安装用的紧固件应做防锈处理。 (4)设备底座应与设备相符，其上表面应保持水平。 (5)中央控制室及网络控制器等设备的安装要符合下列规定： 1)控制台、网络控制器应按设计要求进行排列，根据柜的固定孔距在基础槽钢上钻孔，安装时从一端开始逐台就位，用螺栓固定，用小线找平找直后再将各螺栓紧固。 2)对引入的电缆或导线进行校线，按图纸要求编号。...
