楼板开洞施工方案VIP专享

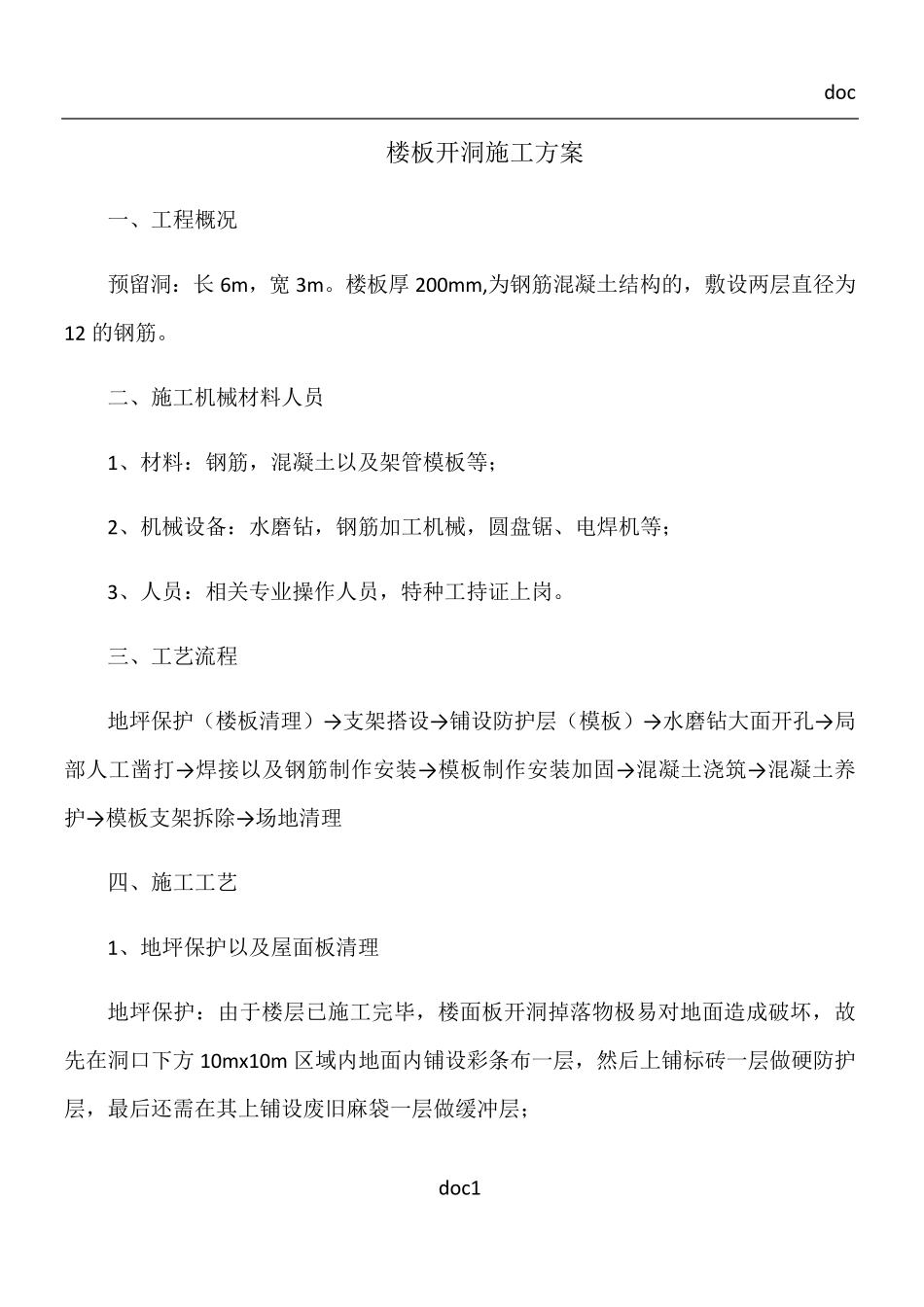

doc doc1 楼板开洞施工方案 一、工程概况 预留洞：长 6m，宽 3m。楼板厚 200mm,为钢筋混凝土结构的，敷设两层直径为12 的钢筋。 二、施工机械材料人员 1、材料：钢筋，混凝土以及架管模板等； 2、机械设备：水磨钻，钢筋加工机械，圆盘锯、电焊机等； 3、人员：相关专业操作人员，特种工持证上岗。 三、工艺流程 地坪保护（楼板清理）→ 支架搭设→ 铺设防护层（模板）→ 水磨钻大面开孔→ 局部人工凿打→ 焊接以及钢筋制作安装→ 模板制作安装加固→ 混凝土浇筑→ 混凝土养护→ 模板支架拆除→ 场地清理 四、施工工艺 1、地坪保护以及屋面板清理 地坪保护：由于楼层已施工完毕，楼面板开洞掉落物极易对地面造成破坏，故先在洞口下方10mx10m 区域内地面内铺设彩条布一层，然后上铺标砖一层做硬防护层，最后还需在其上铺设废旧麻袋一层做缓冲层； doc doc2 楼面板清理：事先清理需开洞5m 范围内楼面上材料，并清理干净。 2、支架搭设：按高支模方案要求搭设，立杆纵横间距1.00m，水平杆步距1.50m。 3、铺设防护层（模板）：在支架搭设完成后，铺设模板做硬防护一层，防止混凝土碎渣掉落至地面，导致地坪破坏和后续混凝土浇筑造成的二次污染。 4、屋面板开孔：先按设计变更通知单要求放出洞口尺寸线，在洞口内1.8m×1.2m区域内用水磨钻开洞（洞口尺寸2m×1.4m），在其余需开孔区域人工开凿，钢筋采用交叉剪断方式，以保证板内钢筋受力不被破坏。 5、钢筋焊接以及钢筋制作安装： 钢筋对焊是所选用的对焊机性能和工艺方法，必须符合焊接工艺要求，钢筋必须符合设计和有关标准要求，必须具有出厂合格证明和复试报告。 闪光对焊接头应分批进行 外 观 检 查 和力学 性能试验 。在同 一台 班 内，由 同 一焊工完成的300 个 同 级 别 、同 直 径 的钢筋接头应作为 一批。在同 一台 班 内焊接的数 量较 少 ，可 在一周 内累 计计算 ； 累 计仍 不足300 个 的，应按一批计算 。外 观 检 查 的接头数 量 ，从 每 批中 抽 查 10％ ，且 不得 少 于 10 个 ； 力学 性能试验 时 ，应从 每 批接头中随 机切 取 6 个 试件 ，其中 3 个 做拉 伸 试验 、3 个 做弯 曲 试验 。 闪光对焊接头外 观 检 查 ，接头处 不得 有横向 裂 纹 ； 与 电 极 接触 处 的钢筋表 面，不得 头明显 的烧 伤 ； 接头处 的弯 折 角 度 ...
