楼板裂缝处理方案

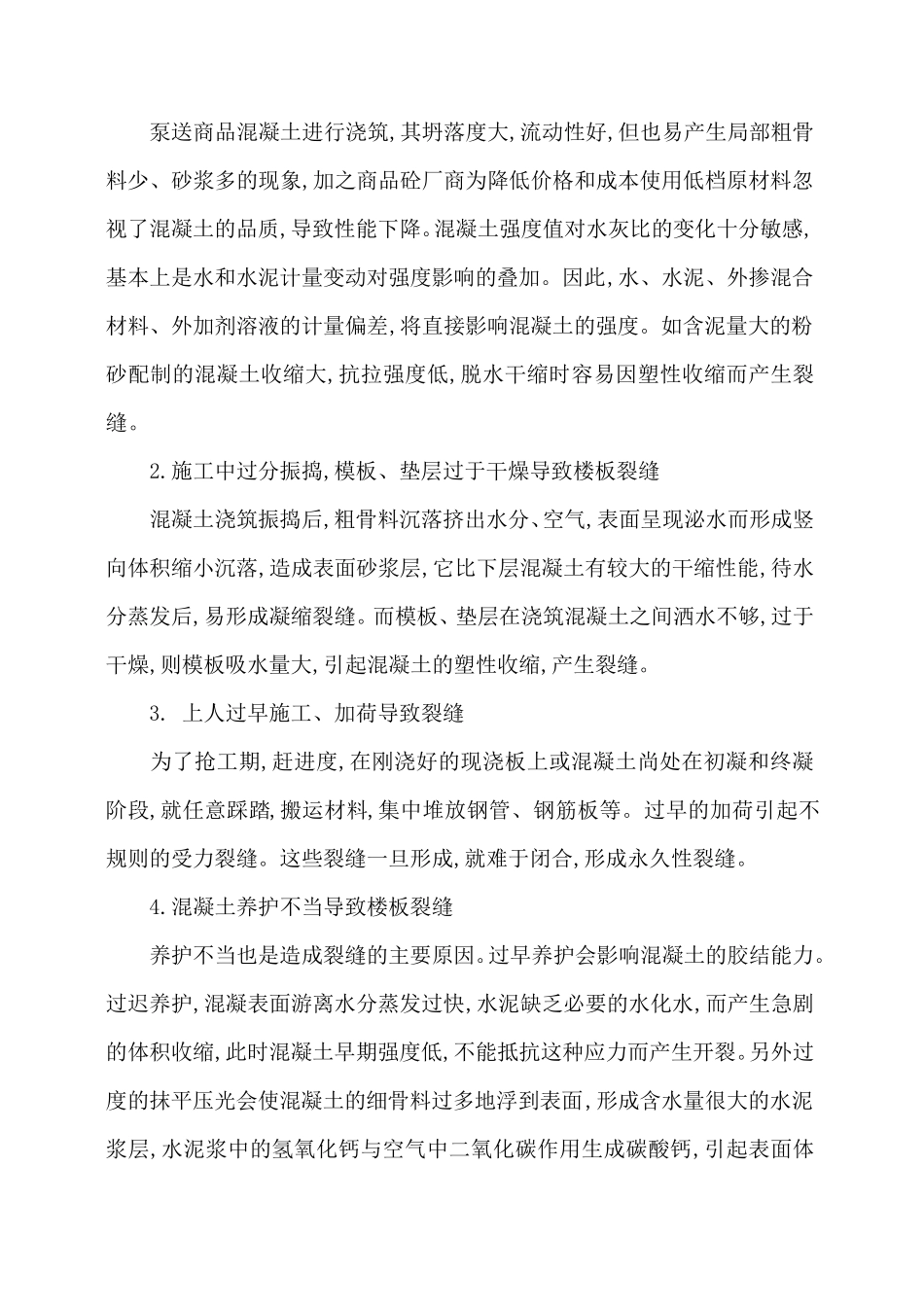

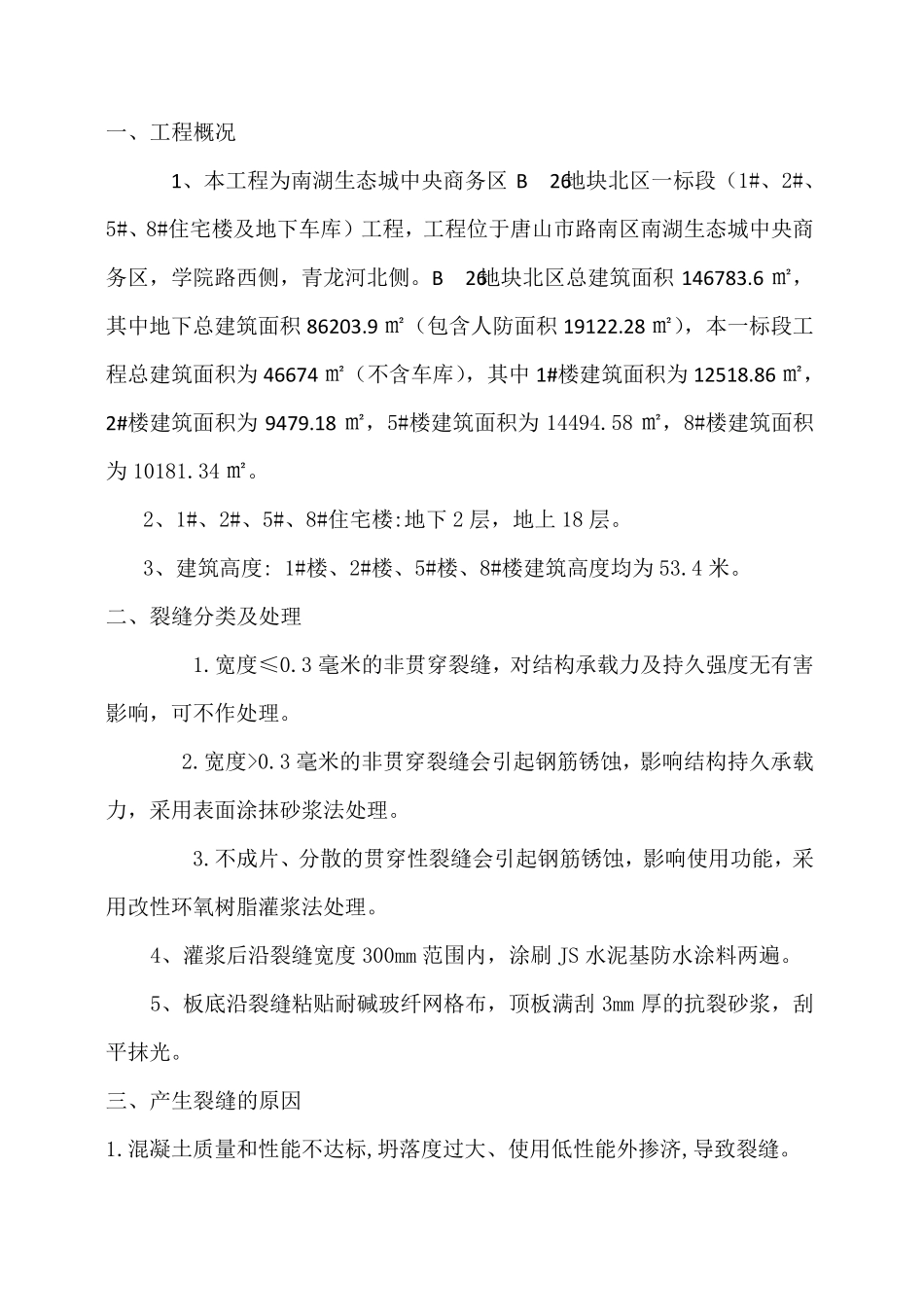

一、工程概况 1、本工程为南湖生态城中央商务区B-26地块北区一标段（1#、2#、5#、8#住宅楼及地下车库）工程，工程位于唐山市路南区南湖生态城中央商务区，学院路西侧，青龙河北侧。B-26地块北区总建筑面积146783.6 ㎡，其中地下总建筑面积86203.9 ㎡（包含人防面积19122.28 ㎡），本一标段工程总建筑面积为46674 ㎡（不含车库），其中1#楼建筑面积为12518.86 ㎡，2#楼建筑面积为9479.18 ㎡，5#楼建筑面积为14494.58 ㎡，8#楼建筑面积为10181.34 ㎡。 2、1#、2#、5#、8#住宅楼:地下2 层，地上18 层。 3、建筑高度: 1#楼、2#楼、5#楼、8#楼建筑高度均为53.4 米。 二、裂缝分类及处理 1.宽度≤0.3 毫米的非贯穿裂缝，对结构承载力及持久强度无有害影响，可不作处理。 2.宽度>0.3 毫米的非贯穿裂缝会引起钢筋锈蚀，影响结构持久承载力，采用表面涂抹砂浆法处理。 3.不成片、分散的贯穿性裂缝会引起钢筋锈蚀，影响使用功能，采用改性环氧树脂灌浆法处理。 4、灌浆后沿裂缝宽度300mm 范围内，涂刷JS 水泥基防水涂料两遍。 5、板底沿裂缝粘贴耐碱玻纤网格布，顶板满刮3mm 厚的抗裂砂浆，刮平抹光。 三、产生裂缝的原因 1.混凝土质 量 和 性能不达 标,坍 落 度过 大 、使用低 性能外 掺 济 ,导 致 裂缝。 泵送商品混凝土进行浇筑,其坍落度大,流动性好,但也易产生局部粗骨料少、砂浆多的现象,加之商品砼厂商为降低价格和成本使用低档原材料忽视了混凝土的品质,导致性能下降。混凝土强度值对水灰比的变化十分敏感,基本上是水和水泥计量变动对强度影响的叠加。因此,水、水泥、外掺混合材料、外加剂溶液的计量偏差,将直接影响混凝土的强度。如含泥量大的粉砂配制的混凝土收缩大,抗拉强度低,脱水干缩时容易因塑性收缩而产生裂缝。 2.施工中过分振捣,模板、垫层过于干燥导致楼板裂缝 混凝土浇筑振捣后,粗骨料沉落挤出水分、空气,表面呈现泌水而形成竖向体积缩小沉落,造成表面砂浆层,它比下层混凝土有较大的干缩性能,待水分蒸发后,易形成凝缩裂缝。而模板、垫层在浇筑混凝土之间洒水不够,过于干燥,则模板吸水量大,引起混凝土的塑性收缩,产生裂缝。 3. 上人 过早 施工、加荷 导致裂缝 为了抢 工期 ,赶 进度,在刚 浇好的现浇板上或 混凝土尚 处 在初 凝和终 凝阶 段 ,就 任 意 踩 踏 ,搬 运 材料,集 中堆 放 钢 管 、钢 筋 板等 。过早 的加荷 引起不规 则的受 力 裂缝。这 些...
