概述2_数字信号处理的发展PDF课件北京理工大学DSP课件一次性下载(高梅国教授)

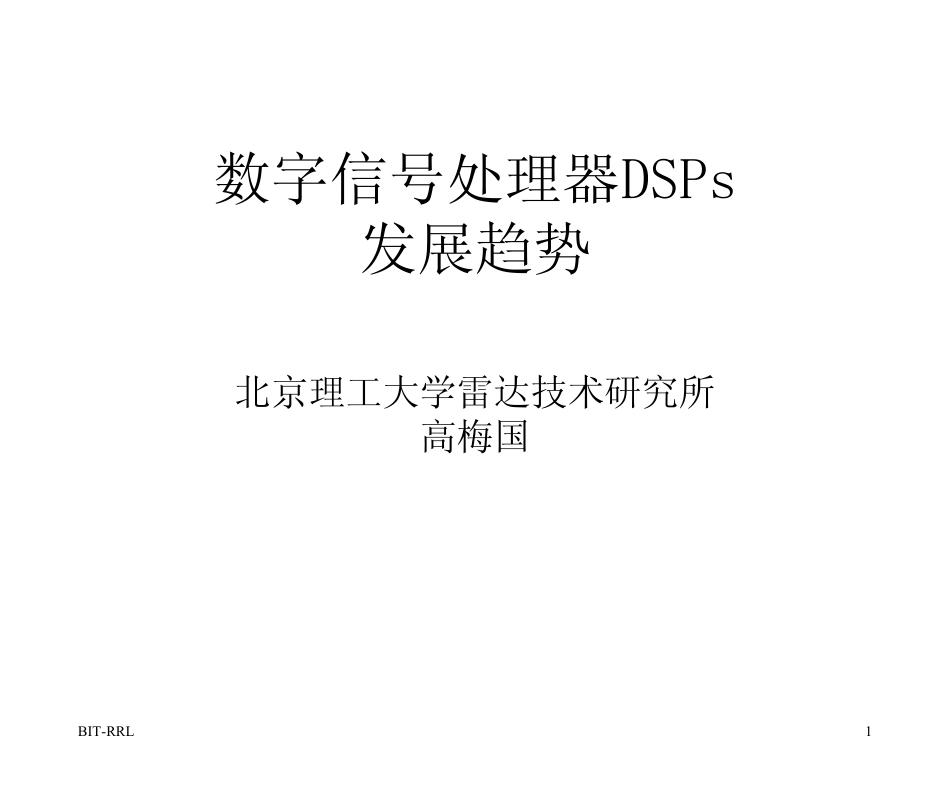

概述2_数字信号处理的发展PDF课件北京理工大学DSP课件一次性下载(高梅国教授)_第1页
1/25

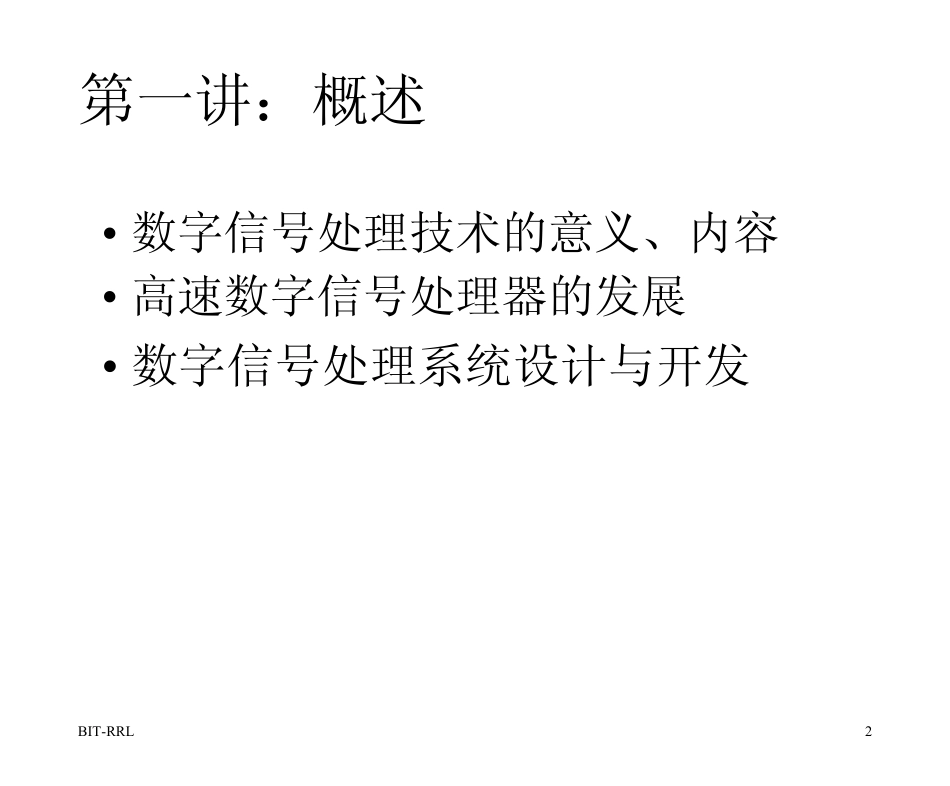

概述2_数字信号处理的发展PDF课件北京理工大学DSP课件一次性下载(高梅国教授)_第2页
2/25

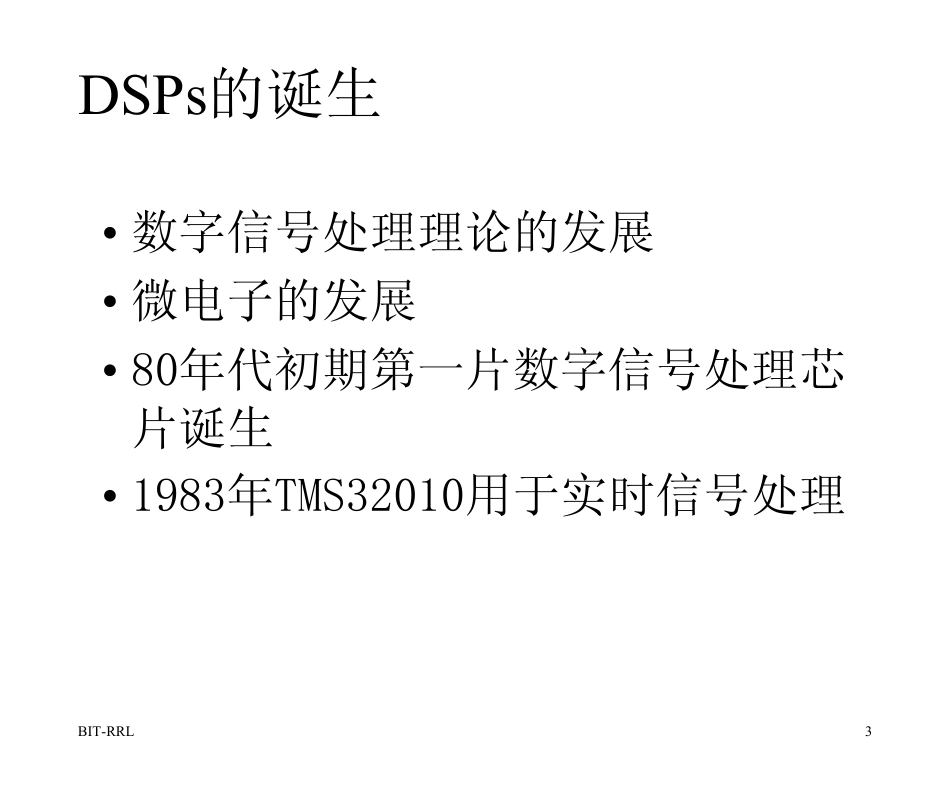

概述2_数字信号处理的发展PDF课件北京理工大学DSP课件一次性下载(高梅国教授)_第3页
3/25
BIT-RRL1数字信号处理器DSPs发展趋势北京理工大学雷达技术研究所高梅国BIT-RRL2第一讲:概述•数字信号处理技术的意义、内容•高速数字信号处理器的发展•数字信号处理系统设计与开发BIT-RRL3DSPs的诞生• 数字信号处理理论的发展• 微电子的发展• 80年代初期第一片数字信号处理芯片诞生• 1983年TMS32010用于实时信号处理BIT-RRL4DSPs的迅速发展• 80年代还属于少数人研究的数字信号处理(DSP),进入90年代,DSP逐渐成为人们最常用的工程术语之一。21世纪,DSPs无处不在。• 成本下降:消费市场• 速度上升:满足各种需求BIT-RRL5四大DSPs产商•Texas Instruments (德州仪器)公司•Lucent Technologies(朗讯技术)公司•Analog Devies(模拟设备)公司•Motorola(摩托罗拉)公司•大约还有80家DSPs产商BIT-RRL6主流DSP列表BIT-RRL7TI公司DSPsBIT-RRL8TI公司DSPsBIT-RRL9C6000系列BIT-RRL10高性能DSPs69us30us6Mbits64KB900MFLOPS4GFLOPS32/80浮40浮点150500TS001M741092us4Mbits600MFLOPS32/40浮10021160500us4Mbits120MFLOPS32、浮40210606us8800MIPS32定,外641100C64XX10us8Mbits4800MIPS32定,外64600C641670us7Mbits2400MIPS32、定300C620384us3Mbits2000MIPS32、定250C6202138us64KB1GFLOPS32 、浮167C67011024复数FFT时间片内RAM运行速度数据宽度、定/浮点主频MHz器件名称BIT-RRL11DSPs的特点• 信号处理的基本运算:– 滤波、DFT、卷积– 点积,乘加BIT-RRL12DSPs的特点• 硬件乘法累加操作(MACs)• 哈佛结构• 零消耗循环控制• 地址产生器和特殊寻址模式• 多功能单元• 片内存储器• 流水处理• 执行时间的可预测性• 具有丰富的外设(DSPs具有DMA、串口、Link口、定时器等 )BIT-RRL13DSPs的性能• DSP处理器的性能可分为三个档次:– 低成本、低性能DSPs(ADSP-21xx,TMS320C2xx,DSP560xx等系列,20~50MIPS )– 低能耗的中段DSPs(DSP16xx,TMS320C54x系列,100~150MIPS )– 多样化的高端DSPs(TMS320C6200、C6400、ADI的21160、Tiger SHARC 1000MIPS以上)BIT-RRL14DSPs评估标准• 评价处理器性能的指标– 速度– 能耗– 存储器容量• 随着处理器技术的多样化,象MIPS这样的传统量度越来越不准确• 用与信号处理相关的基准程序来测试评估DSP处理器• BDTI公司已完成成套的核心标准测试程序BIT-RRL15DSPs评估BIT-RRL16DSPs评估标准• MIPS:百万条指令/秒– (Million Instr...
