槽钢、C型钢、工字钢、H型钢、角钢、方钢、鱼尾板等的区别

槽钢、C型钢、工字钢、H型钢、角钢、方钢、鱼尾板等的区别_第1页
1/26
槽钢、C型钢、工字钢、H型钢、角钢、方钢、鱼尾板等的区别_第2页
2/26
槽钢、C型钢、工字钢、H型钢、角钢、方钢、鱼尾板等的区别_第3页
3/26

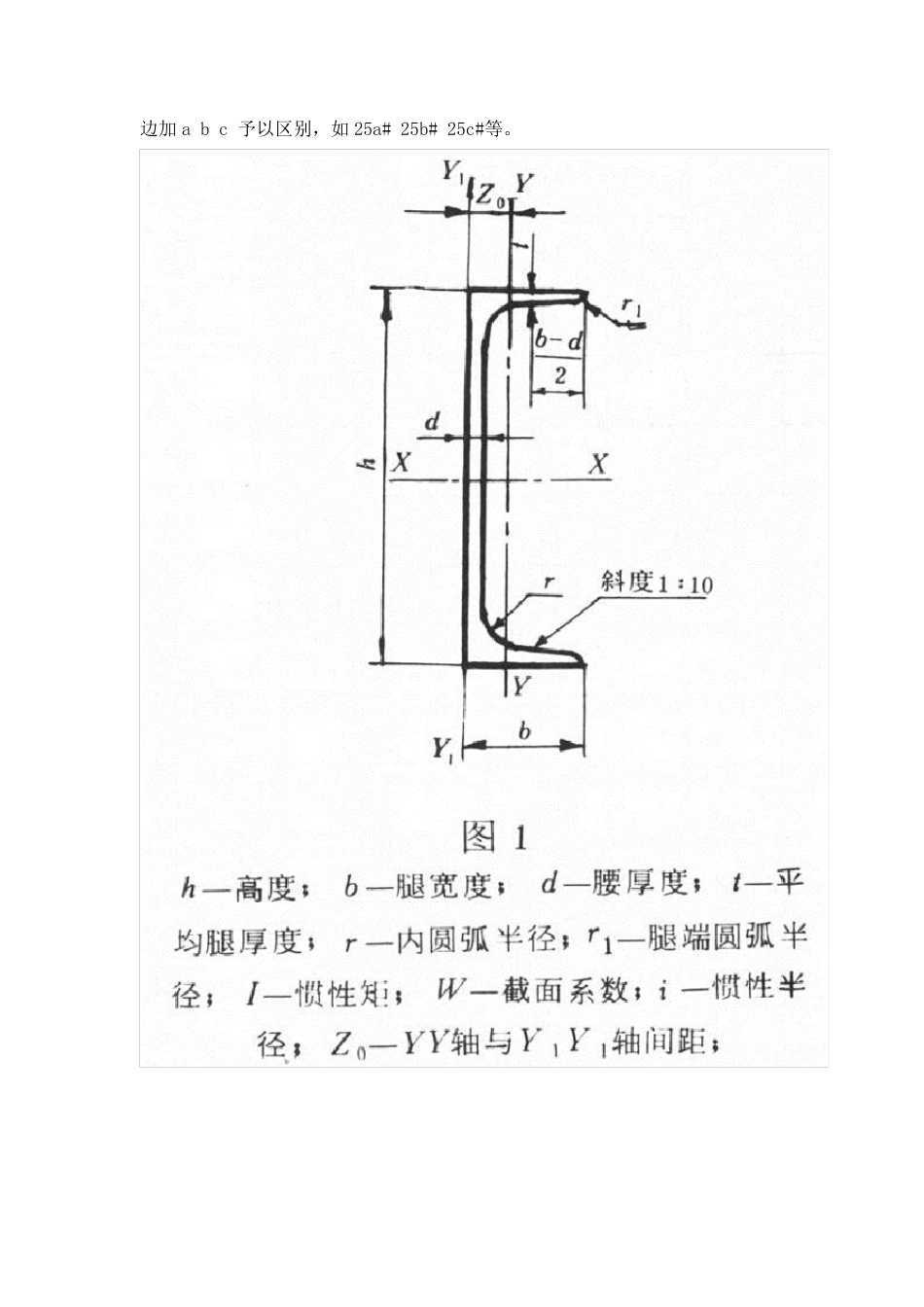

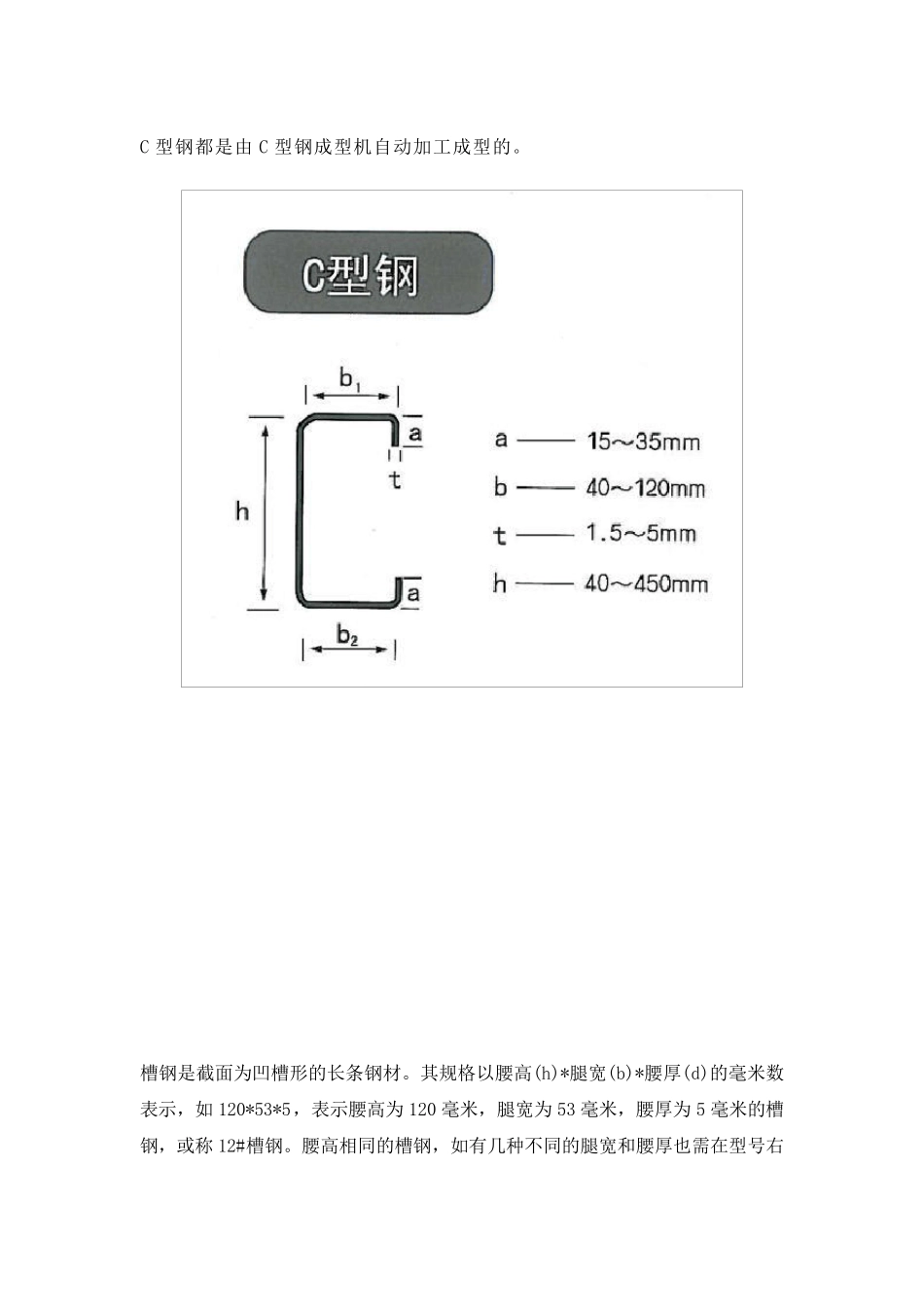

C 型钢都是由C 型钢成型机自动加工成型的。 槽钢是截面为凹槽形的长条钢材。其规格以腰高(h)*腿宽(b)*腰厚(d)的毫米数表示,如 120*53*5,表示腰高为 120 毫米,腿宽为 53 毫米,腰厚为 5 毫米的槽钢,或称 12#槽钢。腰高相同的槽钢,如有几种不同的腿宽和腰厚也需在型号右 边加a b c 予以区别,如25a# 25b# 25c#等。 工字钢也称钢梁(英文名称 I Beam),是截面为工字形的长条钢材。工字钢分普通工字钢和轻型工字钢,H 形钢三种。 H-型钢是由工字型钢优化发展而成的一种断面力学性能更为优良的经济型断面钢材,尤其断面与英文字母“H”相同而得名。 H 型钢分为 宽翼缘 H 型钢(HW) 中翼缘 H 型钢(HM) 窄翼缘 H 型钢(HN) 薄壁 H 型钢(HT) H 型钢桩(HU) 工字钢 HW HM HN H 型钢的区别 工字钢翼缘是变截面靠腹板部厚,外部薄; H 型钢的翼缘是等截面 HW HM HN H 是H 型钢的通称,H 型钢是焊制; HW HM HN 是热轧 HW 是H 型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱 HM 是H 型钢高度和翼缘宽度比例大致为1.33~~1.75 主要在钢结构中:用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如:设备平台 HN 是H 型钢高度和翼缘宽度比例大于等于2,主要用于梁;工字钢的用用途相当于HN 型钢; 1、工字型钢不论是普通型还是轻型的,由于截面尺寸均相对较高、较窄,故对截面两个主袖的惯性矩相差较大,因此,一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用,这就使其在应用范围上有着很大的局限。 2、 h 型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等),由于截面形状合理,它们能使钢材更高地发挥效能,提高承裁能力。不同于普通工字型的是h 型钢的翼缘进行了加宽,且内、外表面通常是平行的,这样可便 于用高强 度螺 桂 和其他 构件连 接。其尺寸构成合理系 列 ,型号 齐 全 ,便 于设计 选 用。 3、h 型钢的翼缘都 是等厚度的,有轧制截面,也有由 3 块 板焊接组成的组合截面。工字钢都 是轧制截面,由于生 产 工艺 差,翼缘内边 有 1: 10 坡 度。H 型钢的轧制不同于普通工字钢仅用一套 水 平轧辊 ,由于其翼缘较宽且无 斜 度(或斜 度很小 ),故须 增 设一组立 式轧辊 同时 ...
