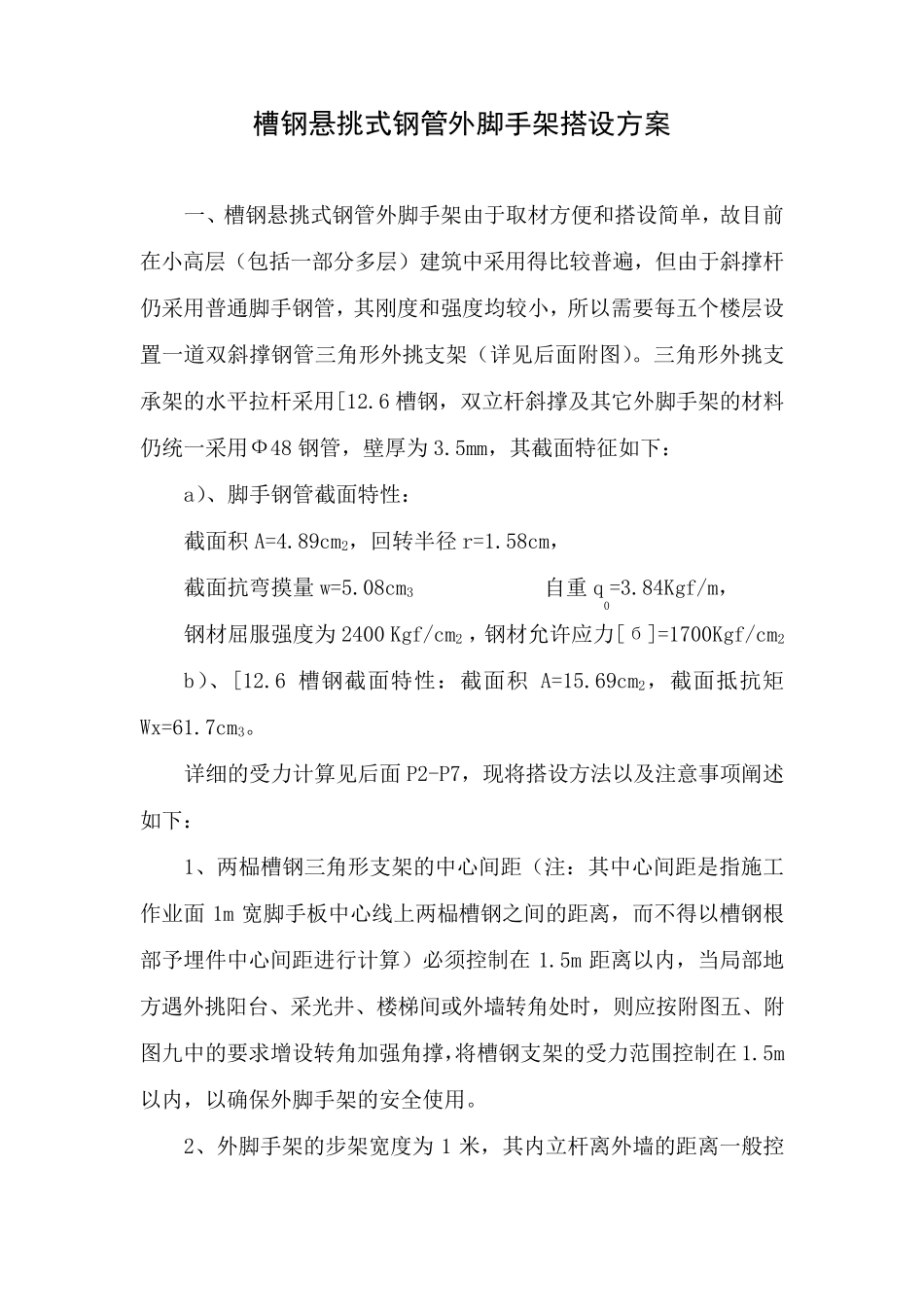

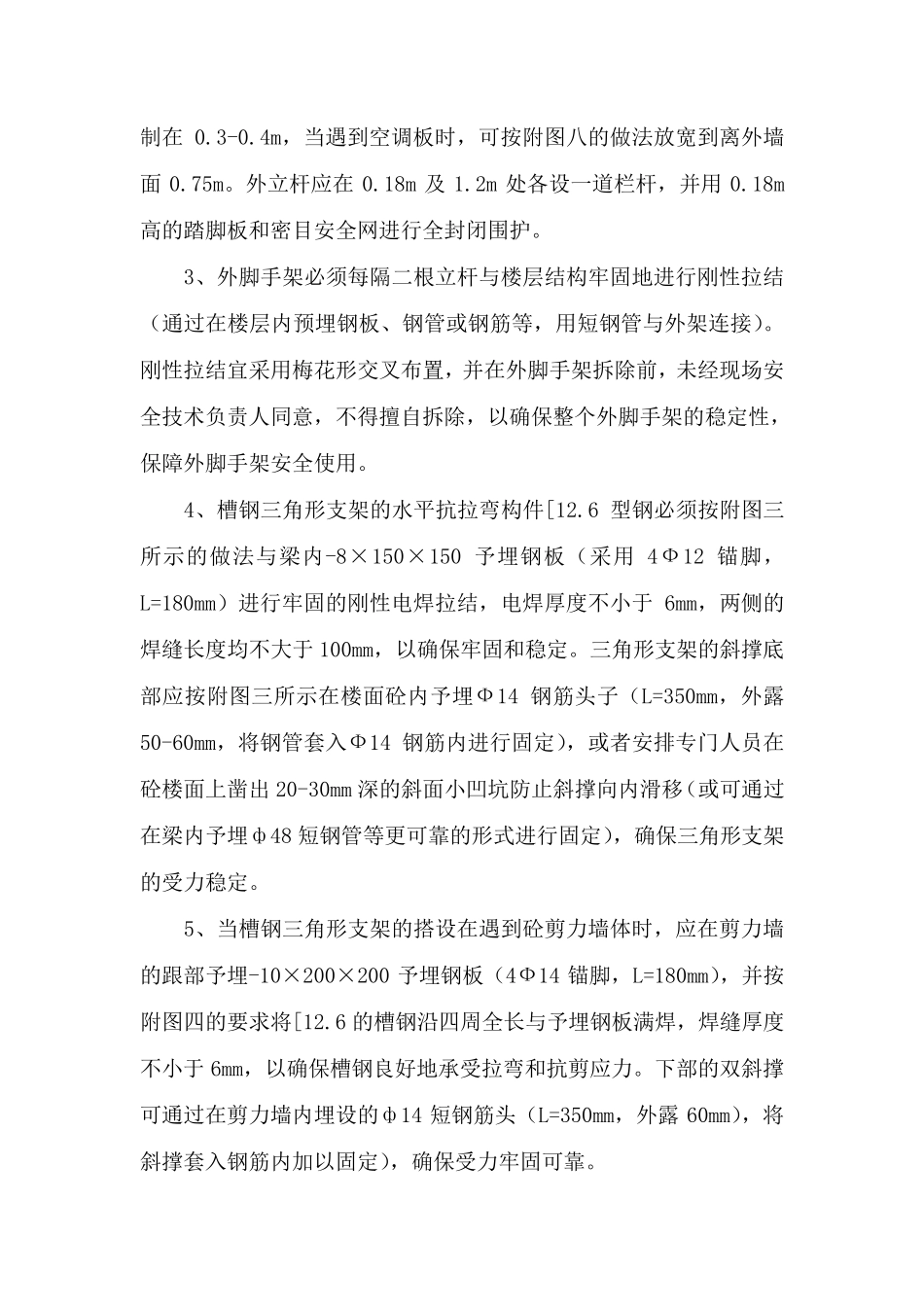

槽钢悬挑式钢管外脚手架搭设方案 一、槽钢悬挑式钢管外脚手架由于取材方便和搭设简单,故目前在小高层(包括一部分多层)建筑中采用得比较普遍,但由于斜撑杆仍采用普通脚手钢管,其刚度和强度均较小,所以需要每五个楼层设置一道双斜撑钢管三角形外挑支架(详见后面附图)。三角形外挑支承架的水平拉杆采用[12.6 槽钢,双立杆斜撑及其它外脚手架的材料仍统一采用Ф48 钢管,壁厚为 3.5mm,其截面特征如下: a)、脚手钢管截面特性: 截面积 A=4.89cm2,回转半径 r=1.58cm, 截面抗弯摸量 w=5.08cm3 自重 q0=3.84Kgf/m, 钢材屈服强度为 2400 Kgf/cm2 ,钢材允许应力[б]=1700Kgf/cm2 b)、[12.6 槽钢截面特性:截面积 A=15.69cm2,截面抵抗矩Wx=61.7cm3。 详细的受力计算见后面P2-P7,现将搭设方法以及注意事项阐述如下: 1、两榀槽钢三角形支架的中心间距(注:其中心间距是指施工作业面1m 宽脚手板中心线上两榀槽钢之间的距离,而不得以槽钢根部予埋件中心间距进行计算)必 须 控 制 在1.5m 距离以内 ,当 局 部地方遇 外挑阳 台 、采光 井 、楼梯 间或 外墙 转角处 时 ,则 应按 附图五、附图九 中的要求 增 设转角加 强角撑,将槽钢支架的受力范 围 控 制 在1.5m以内 ,以确 保 外脚手架的安 全 使 用。 2、外脚手架的步 架宽度为 1 米 ,其内 立杆离外墙 的距离一般 控制 在0.3-0.4m, 当 遇 到 空 调 板 时 , 可 按 附 图 八 的 做 法 放 宽 到 离 外 墙面0.75m。 外 立 杆 应 在0.18m 及1.2m 处 各 设 一 道 栏 杆 , 并 用0.18m高 的 踏 脚 板 和 密 目 安 全 网 进 行 全 封 闭 围 护 。 3、 外 脚 手 架 必 须 每 隔 二 根 立 杆 与 楼 层 结 构 牢 固 地 进 行 刚 性 拉 结( 通 过 在 楼 层 内 预 埋 钢 板 、 钢 管 或 钢 筋 等 , 用 短 钢 管 与 外 架 连 接 )。刚 性 拉 结 宜 采 用 梅 花 形 交 叉 布 置 , 并 在 外 脚 手 架 拆 除 前 , 未 经 现 场 安全 技 术 负 责 人 同 意 , 不 得 擅 自 拆 除 , 以 确 保 整 个 外 脚 手 架 的 稳 定 性 ,保 障 外 脚 手 架 安 全 使 用 。 4、 槽 钢 三 角 形 支 架 的 水 平抗拉 弯构 件[12.6 型钢 ...
