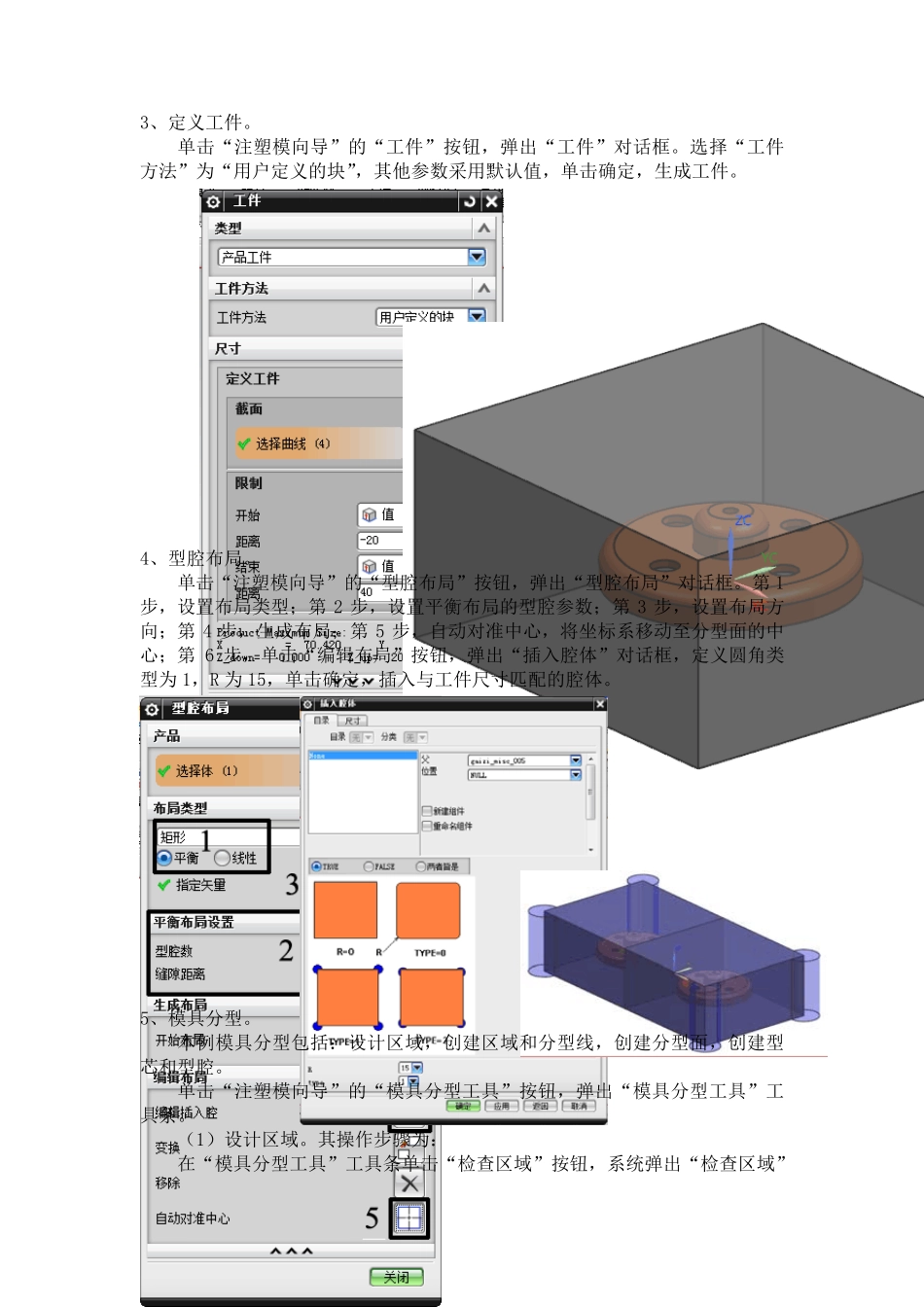

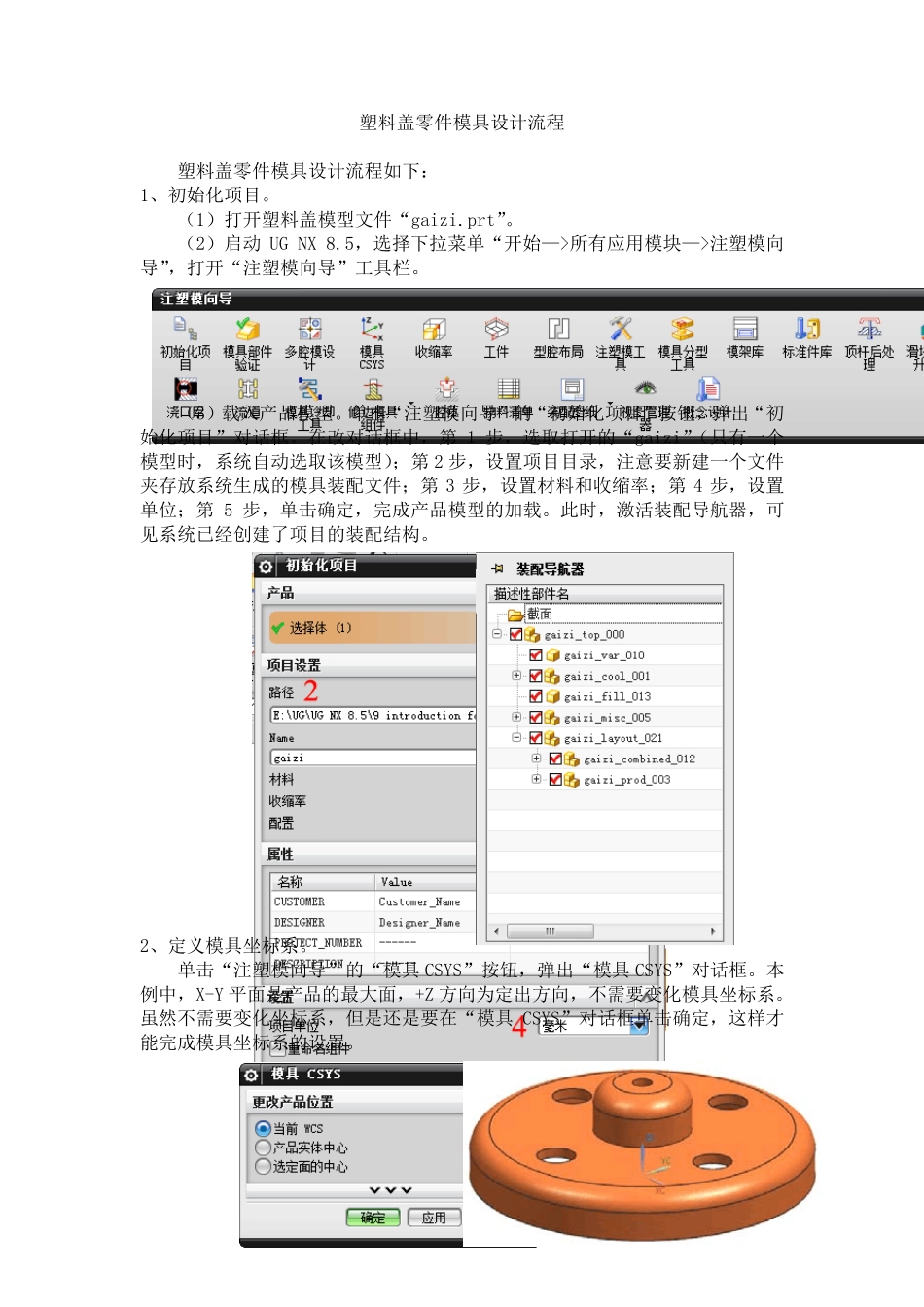

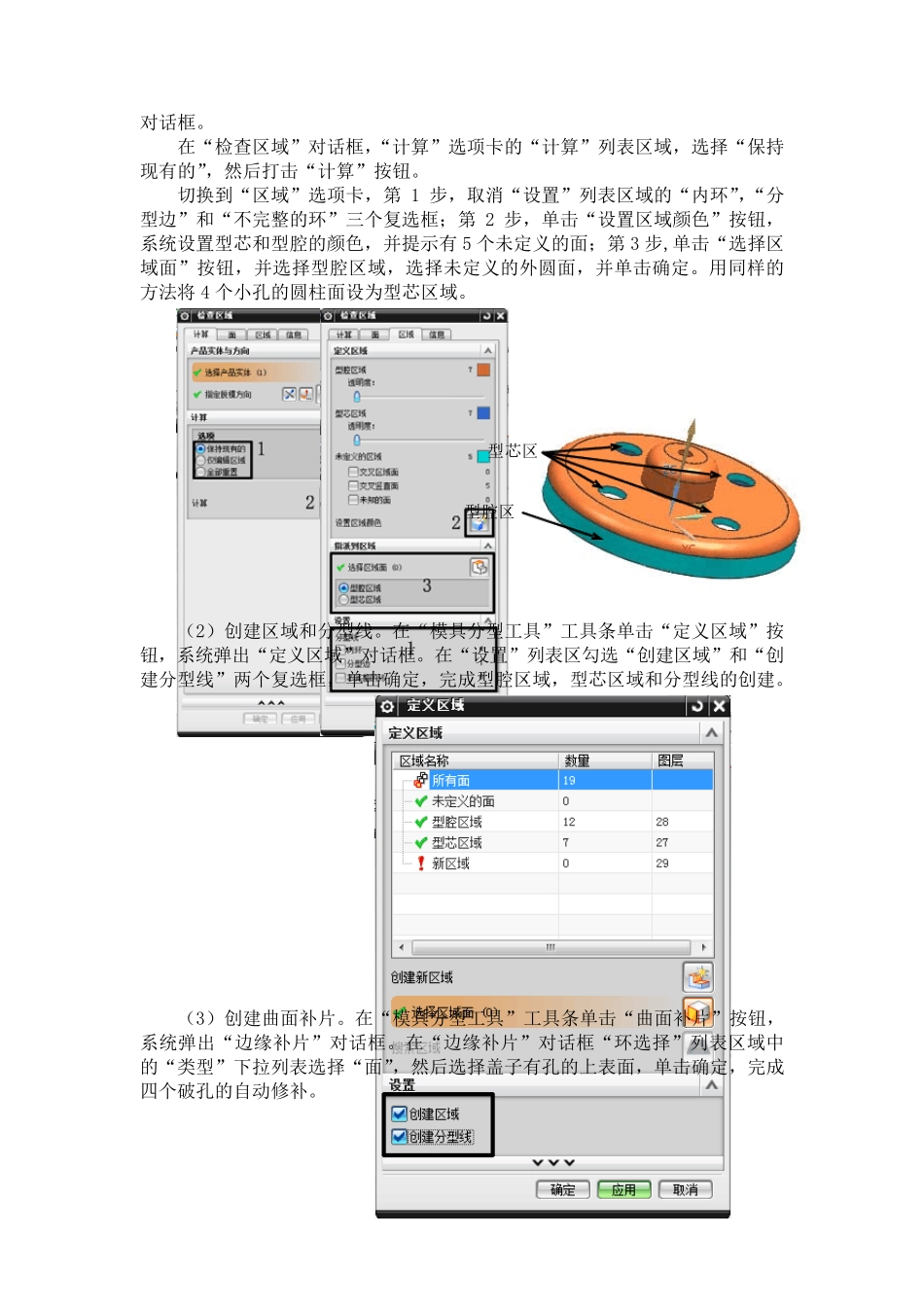

塑料盖零件模具设计流程 塑料盖零件模具设计流程如下： 1、初始化项目。 （1）打开塑料盖模型文件“gaizi.prt”。 （2）启动UG NX 8.5，选择下拉菜单“开始—>所有应用模块—>注塑模向导”，打开“注塑模向导”工具栏。 （3）载入产品模型。单击“注塑模向导”的“初始化项目”按钮，弹出“初始化项目”对话框。在改对话框中，第 1 步，选取打开的“gaizi”（只有一个模型时，系统自动选取该模型）；第 2 步，设置项目目录，注意要新建一个文件夹存放系统生成的模具装配文件；第 3 步，设置材料和收缩率；第 4 步，设置单位；第 5 步，单击确定，完成产品模型的加载。此时，激活装配导航器，可见系统已经创建了项目的装配结构。 2、定义模具坐标系。 单击“注塑模向导”的“模具CSYS”按钮，弹出“模具CSYS”对话框。本例中，X-Y 平面是产品的最大面，+Z 方向为定出方向，不需要变化模具坐标系。虽然不需要变化坐标系，但是还是要在“模具CSYS”对话框单击确定，这样才能完成模具坐标系的设置。 3、定义工件。 单击“注塑模向导”的“工件”按钮，弹出“工件”对话框。选择“工件方法”为“用户定义的块”，其他参数采用默认值，单击确定，生成工件。 4、型腔布局。 单击“注塑模向导”的“型腔布局”按钮，弹出“型腔布局”对话框。第 1步，设置布局类型；第 2 步，设置平衡布局的型腔参数；第 3 步，设置布局方向；第 4 步，生成布局；第 5 步，自动对准中心，将坐标系移动至分型面的中心；第 6 步，单击“编辑布局”按钮，弹出“插入腔体”对话框，定义圆角类型为 1，R 为 15，单击确定，插入与工件尺寸匹配的腔体。 5、模具分型。 本例模具分型包括：设计区域，创建区域和分型线，创建分型面，创建型芯和型腔。 单击“注塑模向导”的“模具分型工具”按钮，弹出“模具分型工具”工具条。 （1）设计区域。其操作步骤为： 在“模具分型工具”工具条单击“检查区域”按钮，系统弹出“检查区域” 对话框。 在“检查区域”对话框，“计算”选项卡的“计算”列表区域，选择“保持现有的”，然后打击“计算”按钮。 切换到“区域”选项卡，第 1 步，取消“设置”列表区域的“内环”，“分型边”和“不完整的环”三个复选框；第 2 步，单击“设置区域颜色”按钮，系统设置型芯和型腔的颜色，并提示有 5 个未定义的面；第 3 步,单击“选择区域面”按钮，并选择型腔区域，选择未定义的外圆面，并...
