模块09–原始地形纵断面和设计纵断面

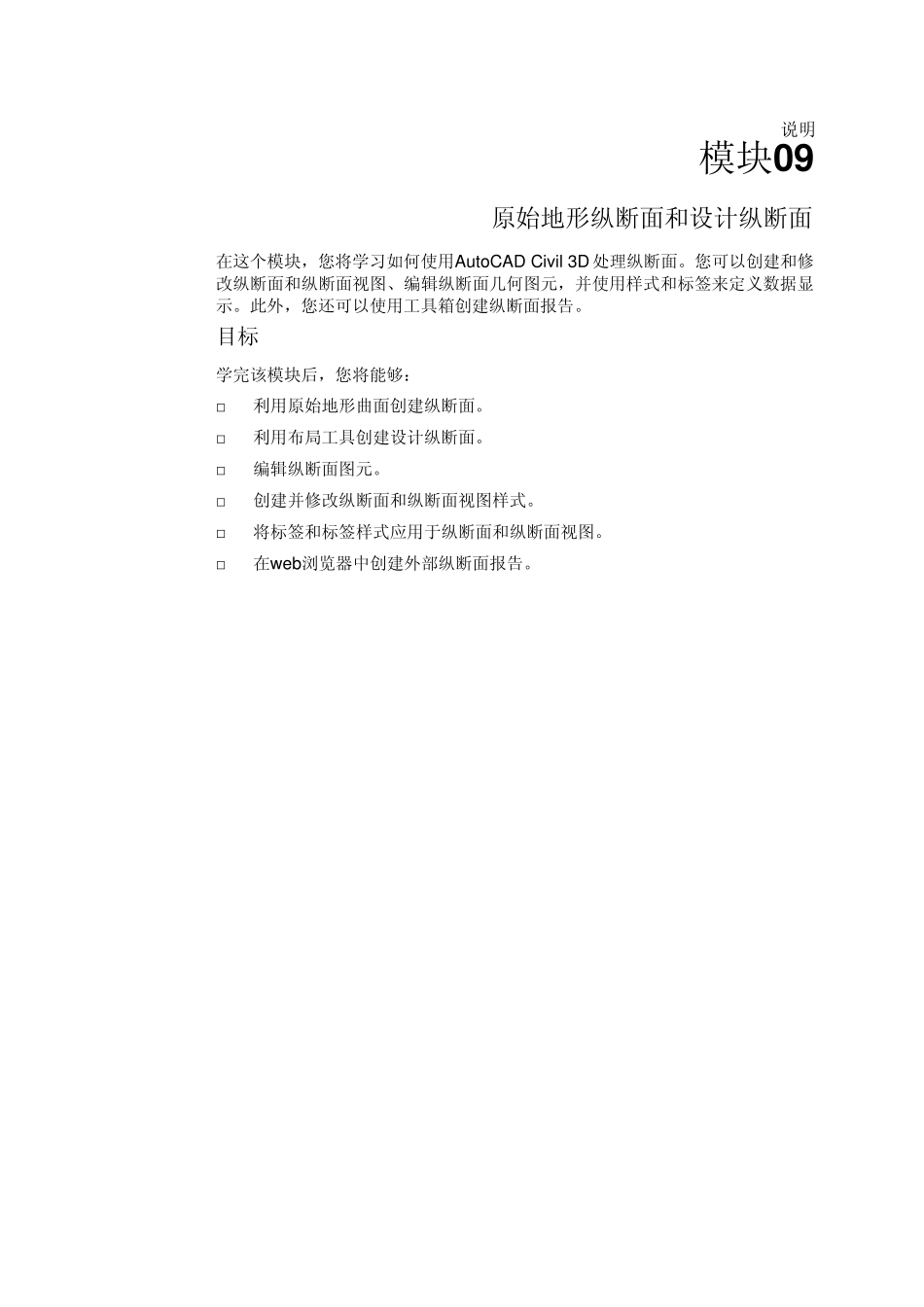

模块09–原始地形纵断面和设计纵断面_第1页
1/30

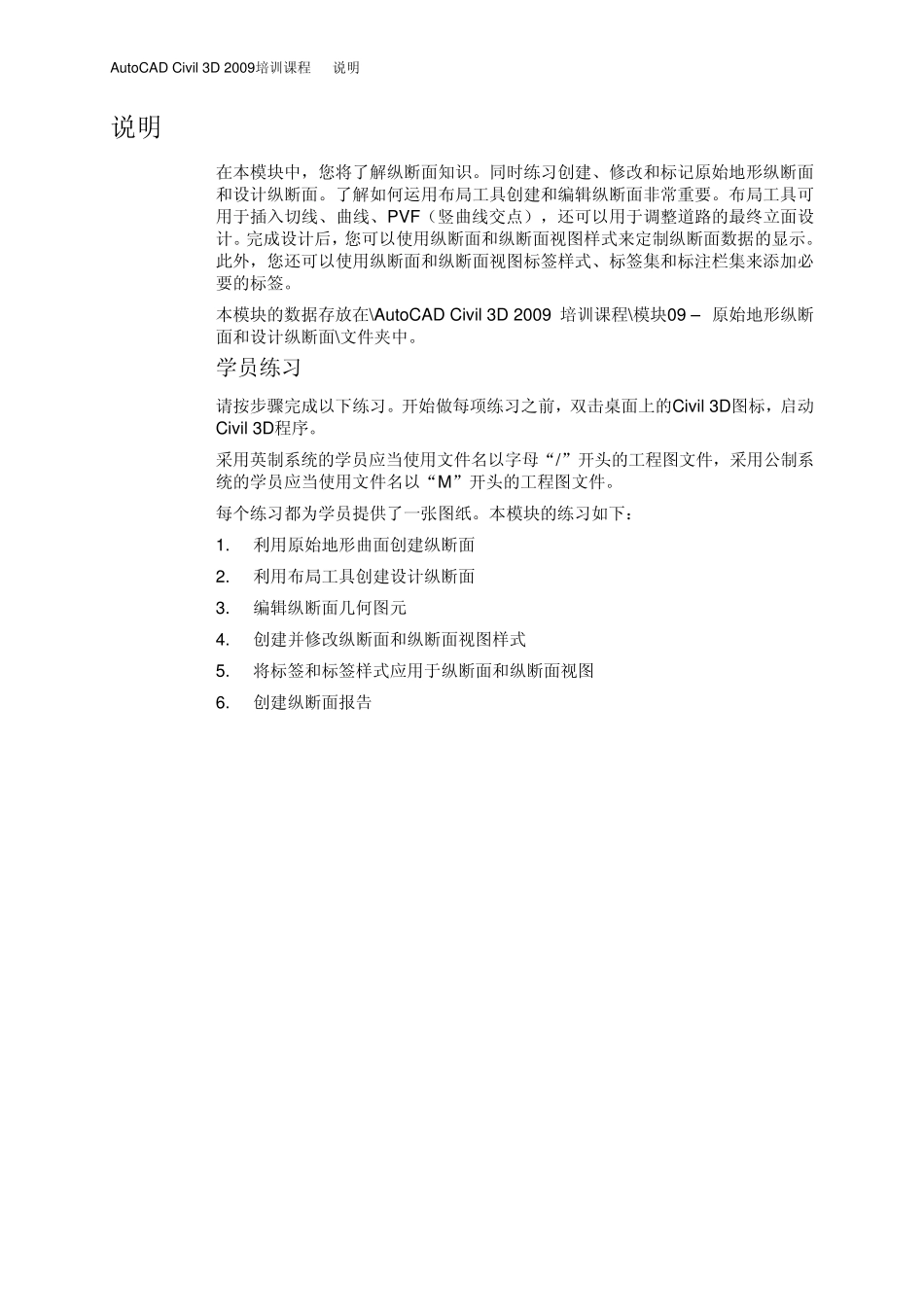

模块09–原始地形纵断面和设计纵断面_第2页
2/30

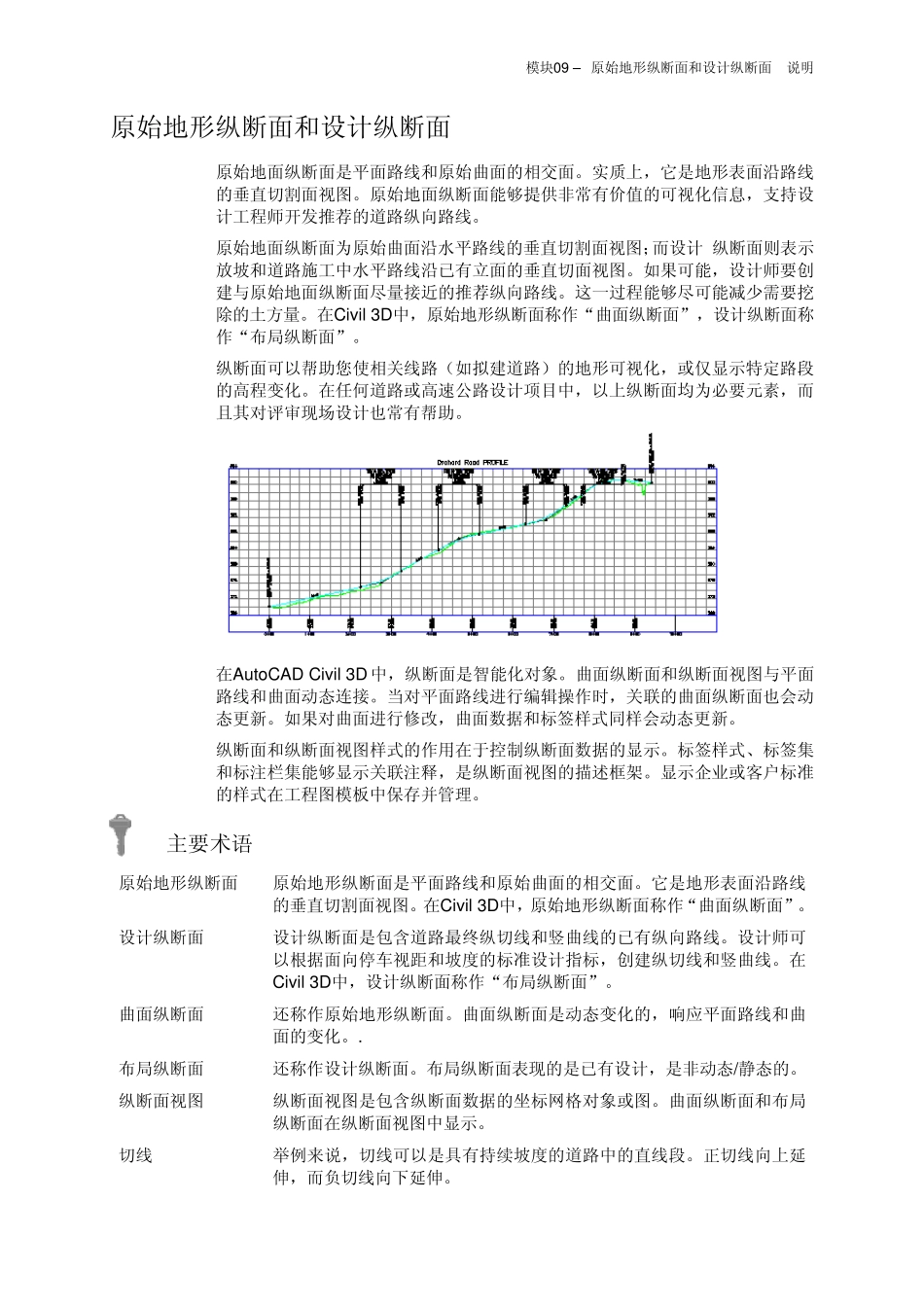

模块09–原始地形纵断面和设计纵断面_第3页
3/30
说明 模块0 9 原始地形纵断面和设计纵断面 在这个模块,您将学习如何使用AutoCAD Civil 3D 处理纵断面。您可以创建和修改纵断面和纵断面视图、编辑纵断面几何图元,并使用样式和标签来定义数据显示。此外,您还可以使用工具箱创建纵断面报告。 目标 学完该模块后,您将能够: □ 利用原始地形曲面创建纵断面。 □ 利用布局工具创建设计纵断面。 □ 编辑纵断面图元。 □ 创建并修改纵断面和纵断面视图样式。 □ 将标签和标签样式应用于纵断面和纵断面视图。 □ 在w eb浏览器中创建外部纵断面报告。 AutoCAD Civil 3D 2009培训课程 说明 说明 在本模块中,您将了解纵断面知识。同时练习创建、修改和标记原始地形纵断面和设计纵断面。了解如何运用布局工具创建和编辑纵断面非常重要。布局工具可用于插入切线、曲线、PVF(竖曲线交点),还可以用于调整道路的最终立面设计。完成设计后,您可以使用纵断面和纵断面视图样式来定制纵断面数据的显示。此外,您还可以使用纵断面和纵断面视图标签样式、标签集和标注栏集来添加必要的标签。 本模块的数据存放在\AutoCAD Civil 3D 2009 培训课程\模块09 – 原始地形纵断面和设计纵断面\文件夹中。 学员练习 请按步骤完成以下练习。开始做每项练习之前,双击桌面上的Civil 3D图标,启动Civil 3D程序。 采用英制系统的学员应当使用文件名以字母“/”开头的工程图文件,采用公制系统的学员应当使用文件名以“M”开头的工程图文件。 每个练习都为学员提供了一张图纸。本模块的练习如下: 1. 利用原始地形曲面创建纵断面 2. 利用布局工具创建设计纵断面 3. 编辑纵断面几何图元 4. 创建并修改纵断面和纵断面视图样式 5. 将标签和标签样式应用于纵断面和纵断面视图 6. 创建纵断面报告 模块09 – 原始地形纵断面和设计纵断面 说明 原始地形纵断面和设计纵断面 原始地面纵断面是平面路线和原始曲面的相交面。实质上,它是地形表面沿路线的垂直切割面视图。原始地面纵断面能够提供非常有价值的可视化信息,支持设计工程师开发推荐的道路纵向路线。 原始地面纵断面为原始曲面沿水平路线的垂直切割面视图;而设计 纵断面则表示放坡和道路施工中水平路线沿已有立面的垂直切面视图。如果可能,设计师要创建与原始地面纵断面尽量接近的推荐纵向路线。这一过程能够尽可能减少需要挖除的土方量。在Civil 3D中,原始地形纵断面称作“曲面纵断面”,设计纵断面称...
