模块一单片机结构及开发设计流程

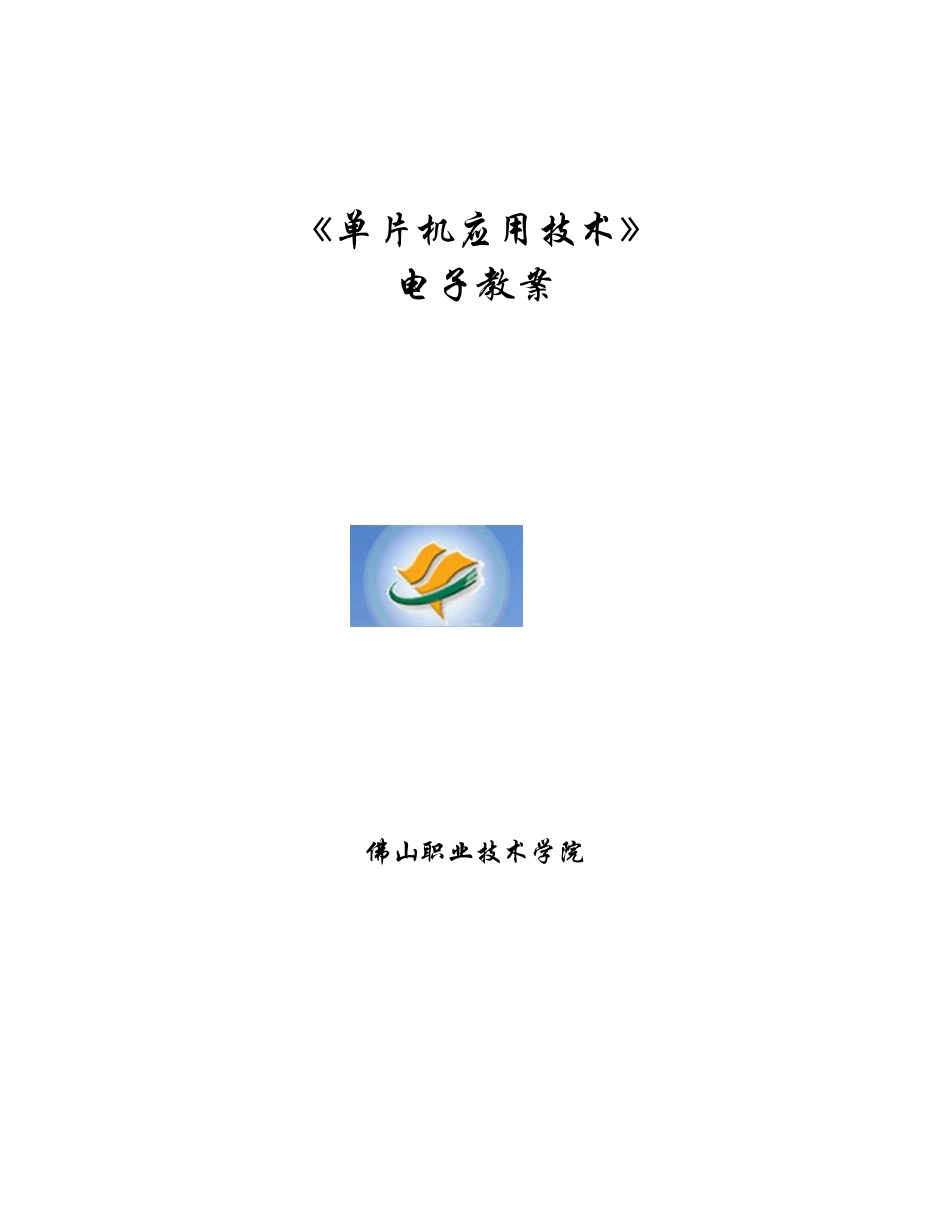

模块一单片机结构及开发设计流程_第1页
1/49

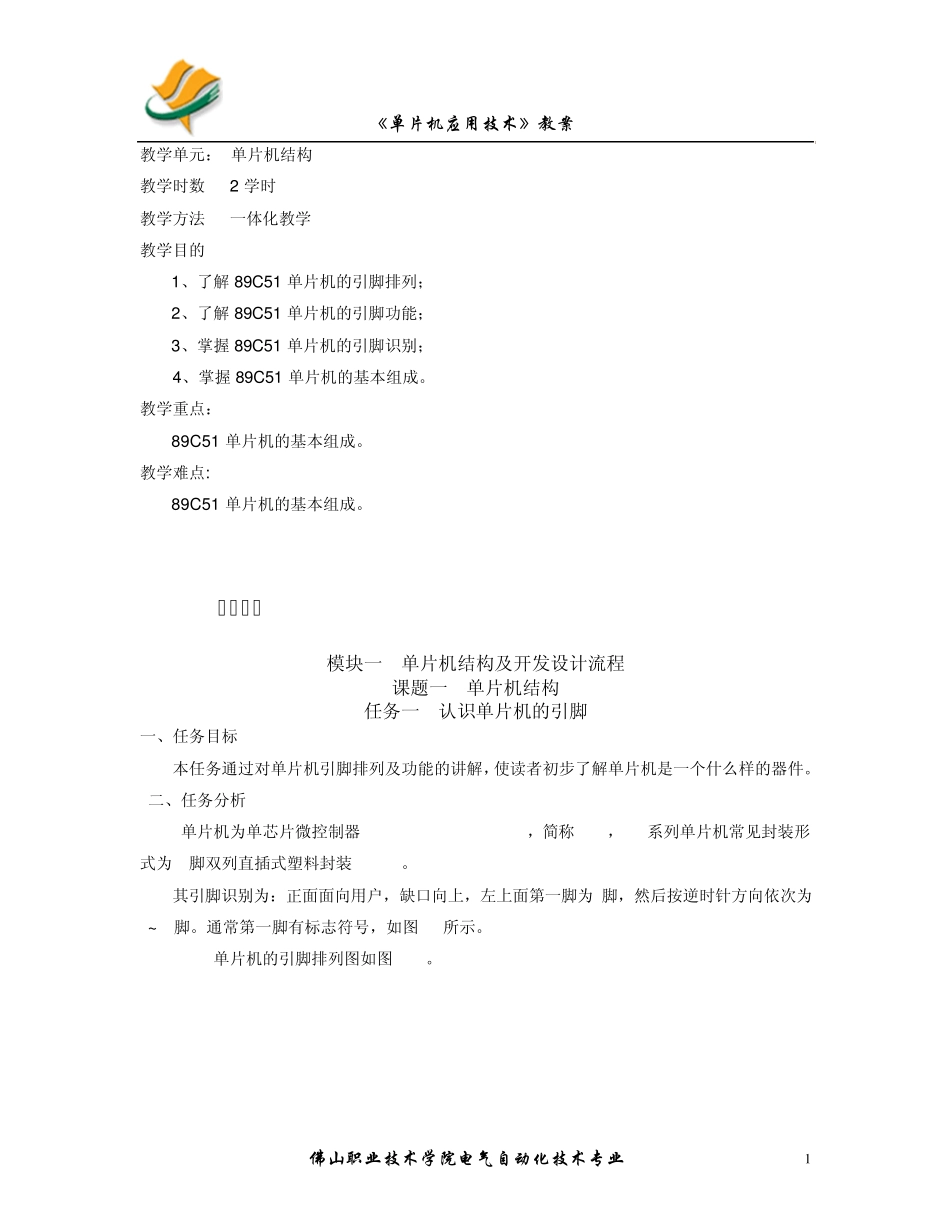

模块一单片机结构及开发设计流程_第2页
2/49

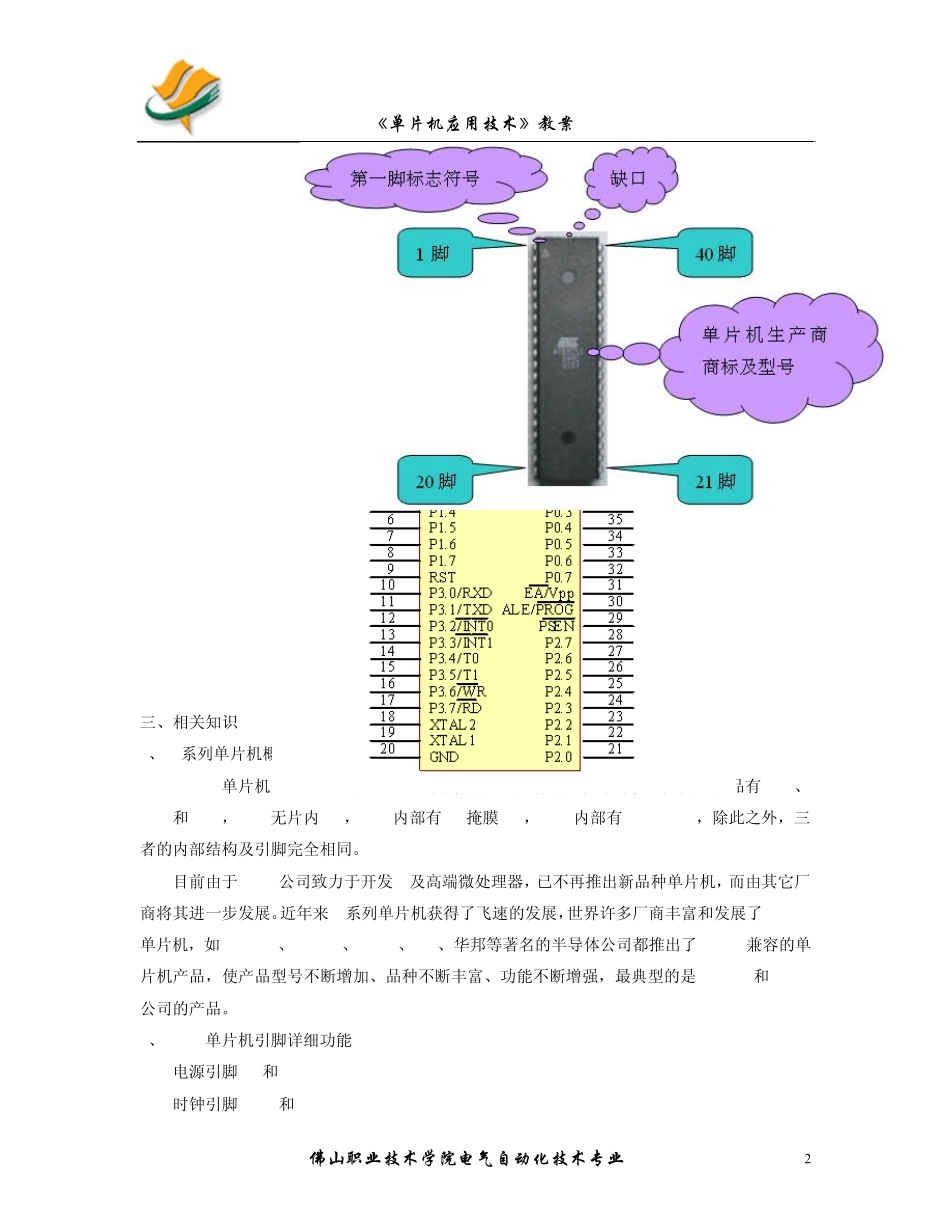

模块一单片机结构及开发设计流程_第3页
3/49
《单片机应用技术》 电子教案 佛山职业技术学院 Foshan Polytechnic 《单片机应用技术》教案 佛山职业技术学院电气自动化技术专业 1 教学单元: 单片机结构 教学时数: 2 学时 教学方法: 一体化教学 教学目的: 1、了解 89C 51 单片机的引脚排列; 2、了解 89C 51 单片机的引脚功能; 3、掌握 89C 51 单片机的引脚识别; 4、掌握 89C 51 单片机的基本组成。 教学重点: 89C 51 单片机的基本组成。 教学难点: 89C 51 单片机的基本组成。 教学过程 模块一 单片机结构及开发设计流程 课题一 单片机结构 任务一 认识单片机的引脚 一、任务目标 本任务通过对单片机引脚排列及功能的讲解,使读者初步了解单片机是一个什么样的器件。 二、任务分析 单片机为单芯片微控制器(microcontroller unit,简称MCU), 51系列单片机常见封装形式为40脚双列直插式塑料封装DIP-40。 其引脚识别为:正面面向用户,缺口向上,左上面第一脚为1脚,然后按逆时针方向依次为2~40脚。通常第一脚有标志符号,如图1-1所示。 89C51单片机的引脚排列图如图1-2 。 《单片机应用技术》教案 佛山职业技术学院电气自动化技术专业 2 图1-1 51系列单片机引脚识别图 图1-2 89C51单片机引脚排列 三、相关知识 1、51系列单片机概述 MCS-51单片机是Intel公司20世纪80年代初推出的高性能8位单片机,其典型产品有8031、8051和8751,8031无片内ROM,8051内部有4KB掩膜ROM,8751内部有4KB EPROM,除此之外,三者的内部结构及引脚完全相同。 目前由于Intel公司致力于开发PC及高端微处理器,已不再推出新品种单片机,而由其它厂商将其进一步发展。近年来51系列单片机获得了飞速的发展,世界许多厂商丰富和发展了MCS-51单片机,如PHILIPS、Dallas、ATMEL、SST、华邦等著名的半导体公司都推出了MCS-51兼容的单片机产品,使产品型号不断增加、品种不断丰富、功能不断增强,最典型的是Philips和Atmel公司的产品。 2、89C51单片机引脚详细功能 (1) 电源引脚Vcc和GND (2) 时钟引脚XTAL1和XTAL2 《单片机应用技术》教案 佛山职业技术学院电气自动化技术专业 3 (3) 复位引脚RST (4) 控制引脚PROGALE/、 PSEN 、/VppEA (5) 输入/输出(I/O)引脚 四、任务实施 51 系列单片机 40 个引脚的功能无需死记硬背,将其分类记忆将收到事半功倍的效果。40个引脚分三大类,单片机工作条件 5 个引脚:电源引脚(40 脚)、地引...
