模拟信号和数字信号调制解调

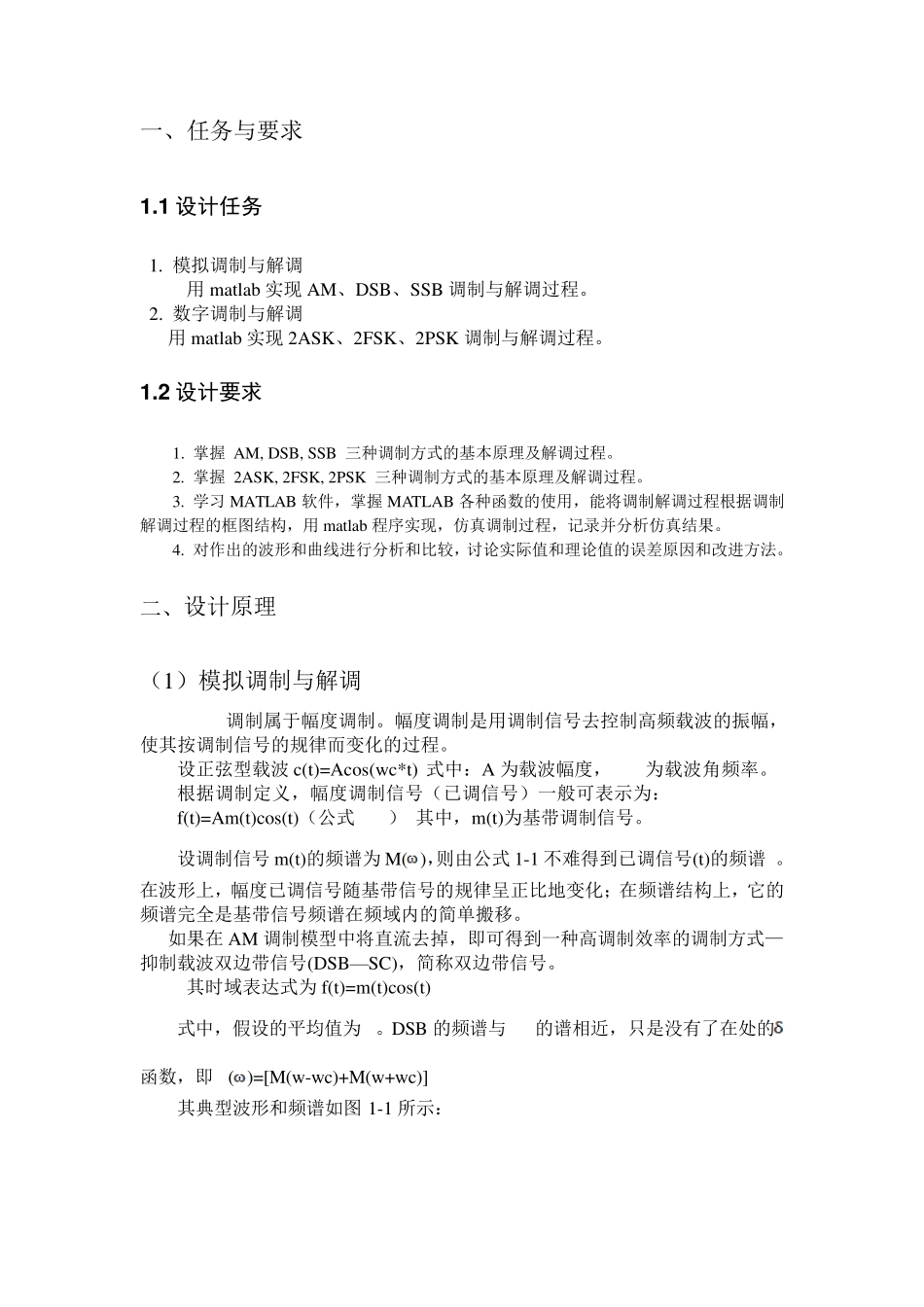

哈尔滨工业大学 信息科学与工程学院 通信原理实验报告 姓名： X X X 学号：X X X 2011 年 7 月 15 日 一、任务与要求 1 .1 设计任务 1. 模拟调制与解调 用 matlab 实现 AM、DSB、SSB 调制与解调过程。 2. 数字调制与解调 用 matlab 实现 2ASK、2FSK、2PSK 调制与解调过程。 1 .2 设计要求 1. 掌握 AM, DSB, SSB 三种调制方式的基本原理及解调过程。 2. 掌握 2ASK, 2FSK, 2PSK 三种调制方式的基本原理及解调过程。 3. 学习 MATLAB 软件，掌握 MATLAB 各种函数的使用，能将调制解调过程根据调制解调过程的框图结构，用 matlab 程序实现，仿真调制过程，记录并分析仿真结果。 4. 对作出的波形和曲线进行分析和比较，讨论实际值和理论值的误差原因和改进方法。 二、设计原理 （1）模拟调制与解调 DSB调制属于幅度调制。幅度调制是用调制信号去控制高频载波的振幅，使其按调制信号的规律而变化的过程。 设正弦型载波 c(t)=Acos(w c*t),式中：A 为载波幅度， wc为载波角频率。 根据调制定义，幅度调制信号（已调信号）一般可表示为： f(t)=Am(t)cos(t)（公式 1-1）,其中，m(t)为基带调制信号。 设调制信号 m(t)的频谱为 M( )，则由公式 1-1 不难得到已调信号(t)的频谱 。在波形上，幅度已调信号随基带信号的规律呈正比地变化；在频谱结构上，它的频谱完全是基带信号频谱在频域内的简单搬移。 如果在 AM 调制模型中将直流去掉，即可得到一种高调制效率的调制方式—抑制载波双边带信号(DSB—SC)，简称双边带信号。 其时域表达式为 f(t)=m(t)cos(t) 式中，假设的平均值为 0。DSB 的频谱与 AM的谱相近，只是没有了在处的函数，即f( )=[M(w -w c)+M(w +w c)] 其典型波形和频谱如图 1-1 所示： 图1-1 DSB 调制典型波形和频谱 与AM 信号比较，因为不存在载波分量，DSB 信号的调制效率是100，即全部效率都用于信息传输。 解调是调制的逆过程，其作用是从接收的已调信号中恢复原基带信号（即调制信号）。解调的方法可分为两类：相干解调和非相干解调（包络检波）。 相干解调，也称同步检波，为了无失真地恢复原基带信号，接收端必须提供一个与接收的已调载波严格同步（同频同相）的本地载波（称为相干载波），它与接受的已调信号相乘后，经低通滤波器取出低频分量，即可得到原始的基带调制信号。 包络检波器就是直接从已调波的幅度中提取原调制信号，通常...
