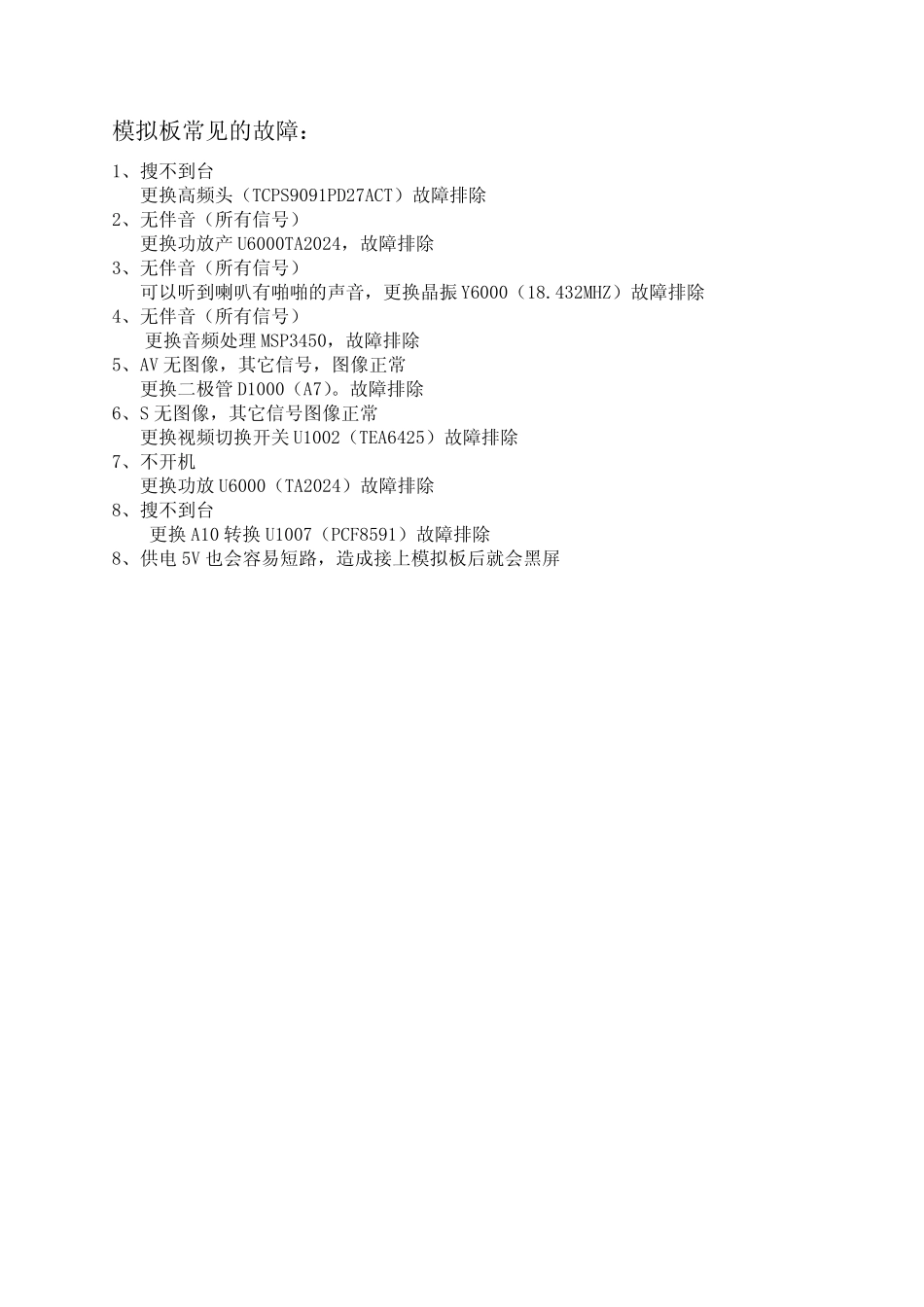

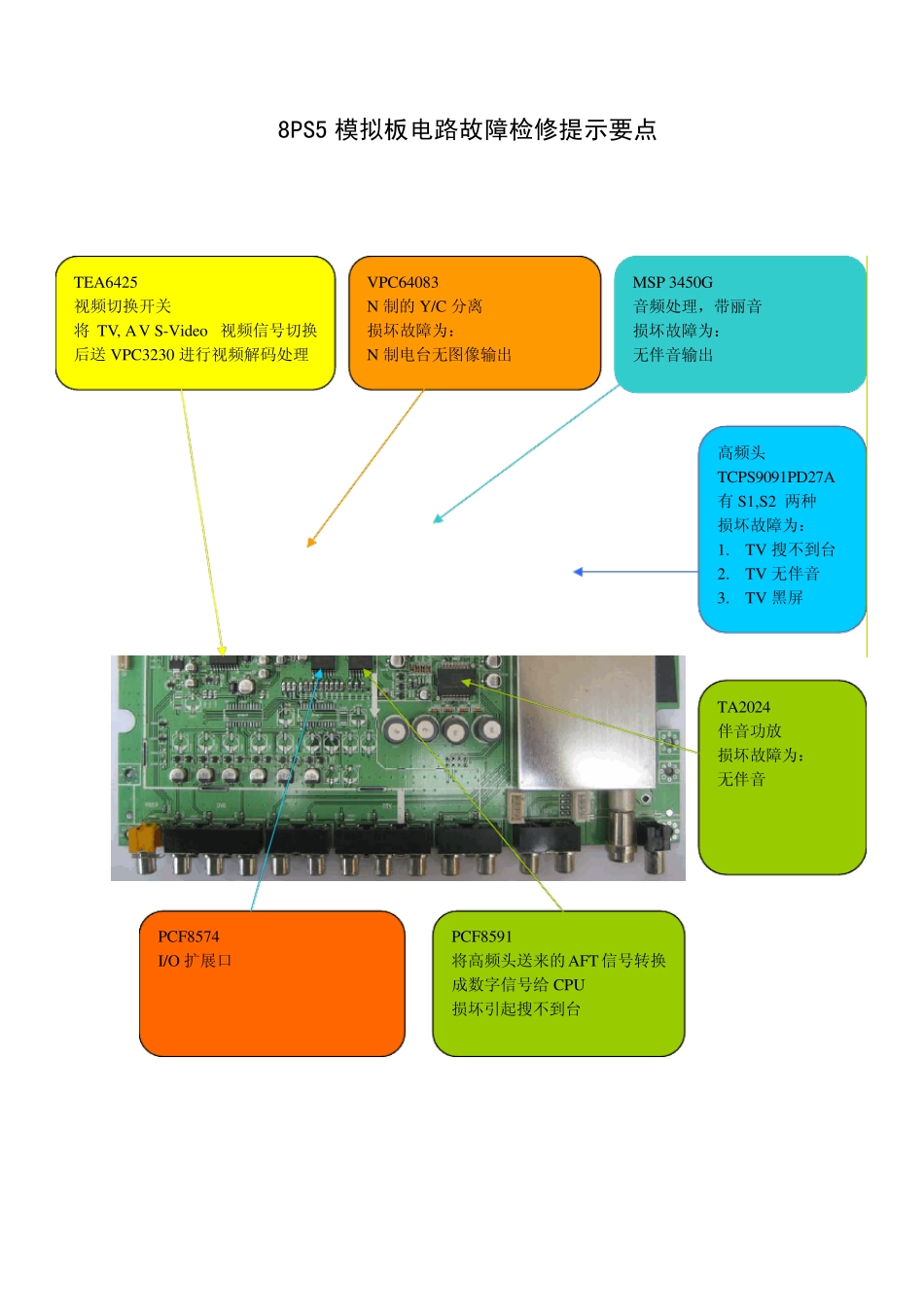

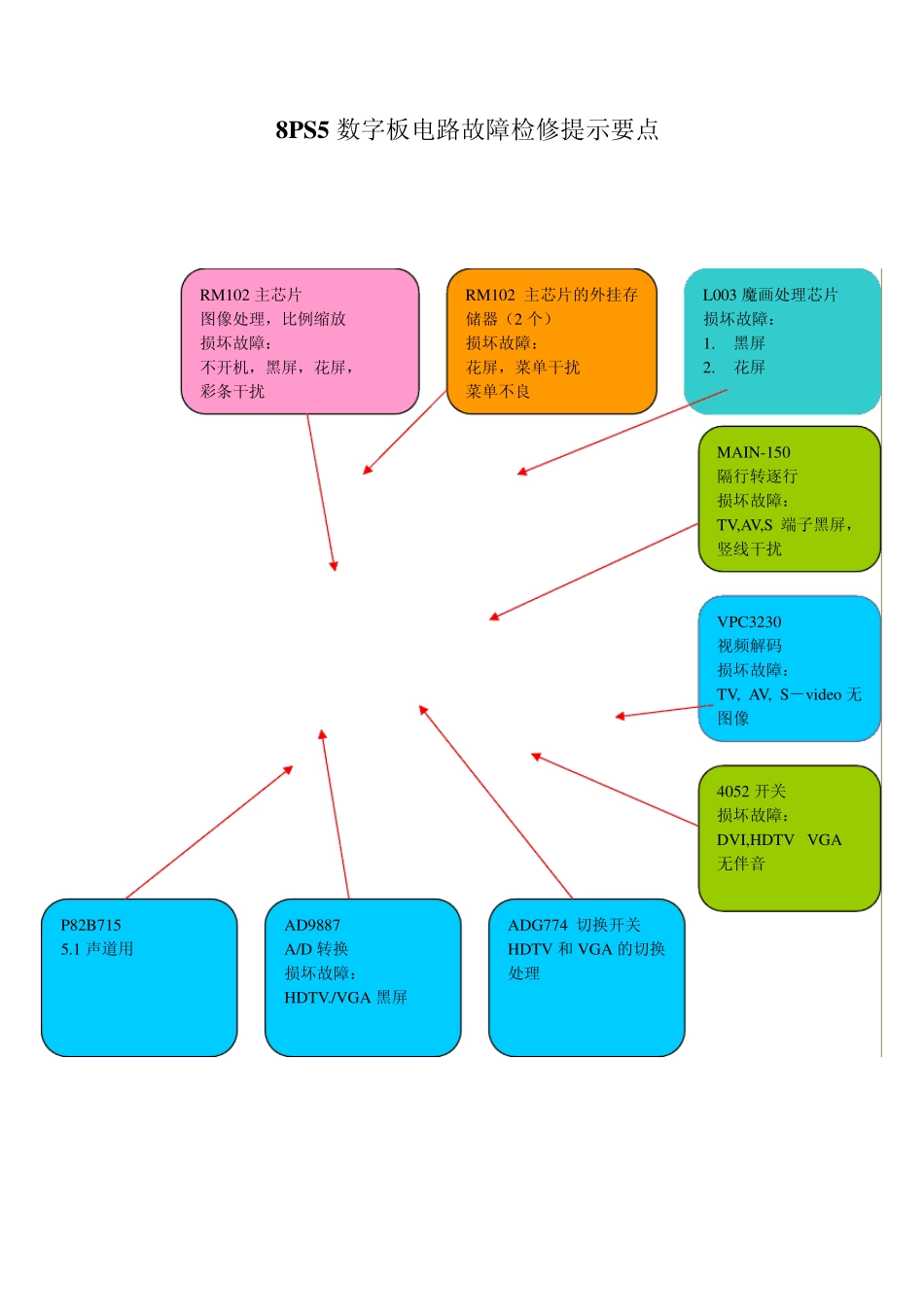

8PS5 模拟板电路故障检修提示要点 PCF8574 I/O 扩展口 TA2024 伴音功放 损坏故障为： 无伴音 高频头 TCPS9091PD27A 有S1,S2 两种 损坏故障为： 1. TV 搜不到台 2. TV 无伴音 3. TV 黑屏 MSP 3450G 音频处理，带丽音 损坏故障为： 无伴音输出 VPC64083 N 制的 Y/C 分离 损坏故障为： N 制电台无图像输出 TEA6425 视频切换开关 将 TV, AV S-Video 视频信号切换后送 VPC3230 进行视频解码处理 PCF8591 将高频头送来的AFT信号转换成数字信号给 CPU 损坏引起搜不到台 模拟板常见的故障： 1、搜不到台 更换高频头（TCPS9091PD27ACT）故障排除 2、无伴音（所有信号） 更换功放产 U6000TA2024，故障排除 3、无伴音（所有信号） 可以听到喇叭有啪啪的声音，更换晶振 Y6000（18.432MHZ）故障排除 4、无伴音（所有信号） 更换音频处理 MSP3450，故障排除 5、AV 无图像，其它信号，图像正常 更换二极管 D1000（A7）。故障排除 6、S 无图像，其它信号图像正常 更换视频切换开关 U1002（TEA6425）故障排除 7、不开机 更换功放 U6000（TA2024）故障排除 8、搜不到台 更换 A10 转换 U1007（PCF8591）故障排除 8、供电 5V 也会容易短路，造成接上模拟板后就会黑屏 8PS5 数字板电路故障检修提示要点 ADG774 切换开关 HDTV 和VGA 的切换处理 4052 开关 损坏故障： DVI,HDTV VGA无伴音 AD9887 A/D 转换 损坏故障： HDTV./VGA 黑屏 P82B715 5.1 声道用 视频解码 损坏故障： TV, AV, S－v ideo 无图像 VPC3230 RM102 主芯片 图像处理，比例缩放 损坏故障： 不开机，黑屏，花屏， 彩条干扰 L003 魔画处理芯片 损坏故障： 1. 黑屏 2. 花屏 RM102 主芯片的外挂存储器（2 个） 损坏故障： 花屏，菜单干扰 菜单不良 TV,AV,S 端子黑屏，竖线干扰 MAIN-150 隔行转逐行 损坏故障： 8PS5数字板电路故障检修提示要点 74VHC02 门电路 损坏故障： 不开机 不开机CPU 外挂RAM 损坏故障： R8820 CPU 损坏故障： 不开机损坏故障： 不开机24C16 EEPROM M29W 160EB FLASH 损坏故障： 不开机SP3232 串口升级用 用于软件升级用 损坏故障： 不开机，不遥控 音量失控 74AHC244D 门电路 74AHC244D 门电路 损坏故障： AV,S-VIDEO,DVD,HDTV,VGA 等信号无法检测，不能切换 数字板常见的故障： 1、遥控，键控失灵。图像正常...
