模拟电子技术基础试卷及参考答案试卷二

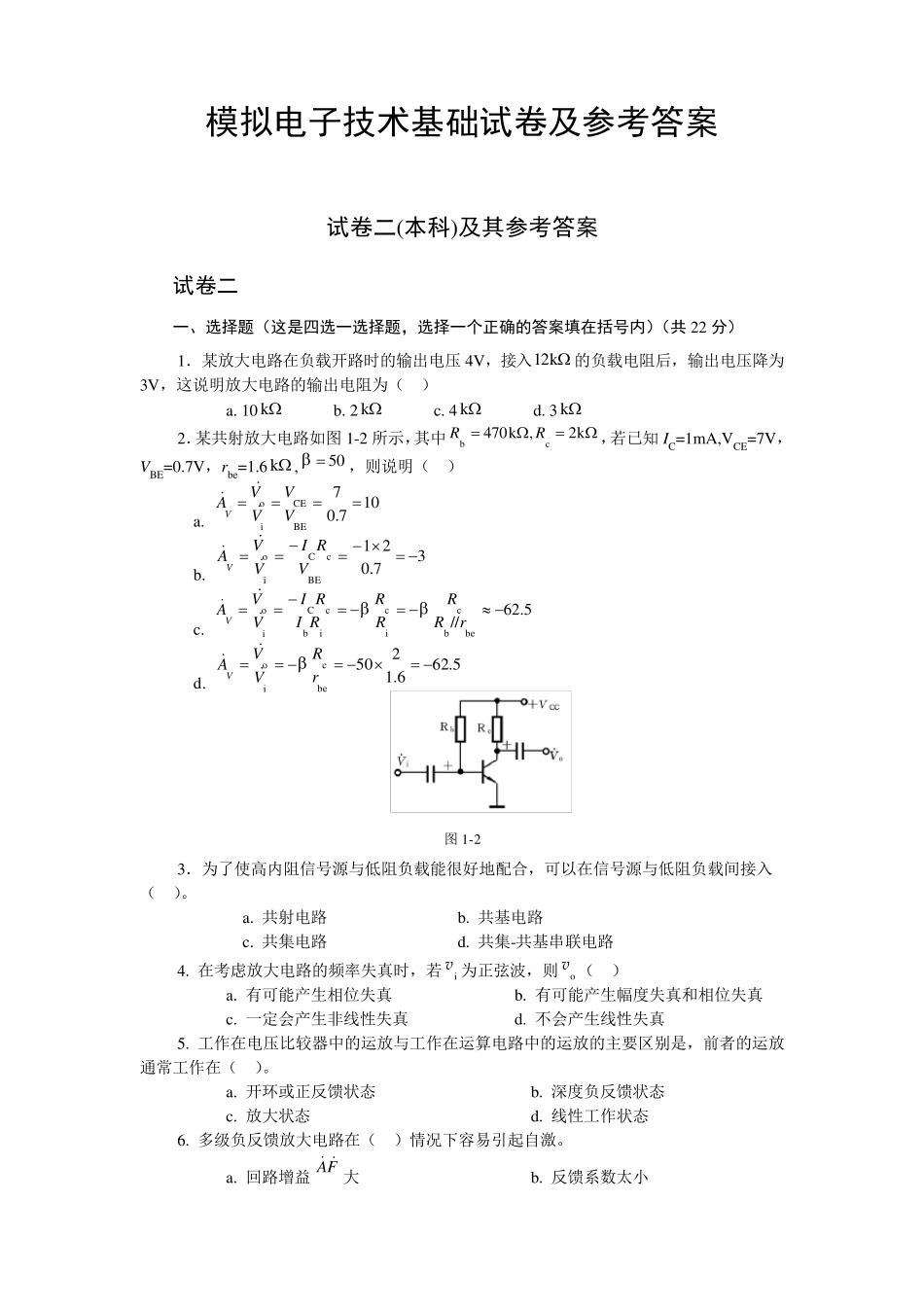

模拟电子技术基础试卷及参考答案 试卷二(本科)及其参考答案 试卷二 一、选择题（这是四选一选择题，选择一个正确的答案填在括号内）（共 22 分） 1．某放大电路在负载开路时的输出电压4V，接入k12的负载电阻后，输出电压降为3V，这说明放大电路的输出电阻为（ ） a. 10 k b. 2 k c. 4 k d. 3 k 2．某共射放大电路如图1-2 所示，其中k2,k470cbRR，若已知IC=1mA,VCE=7V，VBE=0.7V，rbe=1.6 k,50，则说明（ ） a. 107.07BECEioVVVVAV b. 37.021BEcCioVRIVVAV c. 5.62//bebcicibcCiorRRRRRIRIVVAV d. 5.626.1250beciorRVVAV 图1-2 3．为了使高内阻信号源与低阻负载能很好地配合，可以在信号源与低阻负载间接入（ ）。 a. 共射电路 b. 共基电路 c. 共集电路 d. 共集-共基串联电路 4. 在考虑放大电路的频率失真时，若iv 为正弦波，则ov （ ） a. 有可能产生相位失真 b. 有可能产生幅度失真和相位失真 c. 一定会产生非线性失真 d. 不会产生线性失真 5. 工作在电压比较器中的运放与工作在运算电路中的运放的主要区别是，前者的运放通常工作在（ ）。 a. 开环或正反馈状态 b. 深度负反馈状态 c. 放大状态 d. 线性工作状态 6. 多级负反馈放大电路在（ ）情况下容易引起自激。 a. 回路增益FA 大 b. 反馈系数太小 c. 闭环放大倍数很大 d. 放大器的级数少 7. 某电路有用信号频率为2kHz，可选用（ ）。 a. 低通滤波器 b. 高通滤波器 c. 带通滤波器 d. 带阻滤波器 8. 某传感器产生的是电压信号（几乎不能提供电流），经过放大后希望输出电压与信号成正比，这时放大电路应选（ ）。 a. 电流串联负反馈 b. 电压并联负反馈 c. 电流并联负反馈 d. 电压串联负反馈 9. LC 正弦波振荡电路如图 1-9 所示，该电路（ ）。 a. 由于无选频网络不能产生正弦波振荡 b. 由于不满足相位平衡条件，不能产生正弦波振荡 c. 满足振荡条件能产生正弦波振荡 d. 由于放大器不能正常工作，不能产生正弦波振荡 图 1-9 图 1-10 10. 图 1-10 所示电路出现故障，经测量得知 VE=0，VC=VCC，故障的可能原因为（ ）。 a. Rc 开路 b. Rc 短路 c. Re 短路 d. Rb1 开路 11. 与甲类功率放大方式比较，乙类 OCL 互补对称功率放...
