模拟电子技术基础试卷及答案(期末)3

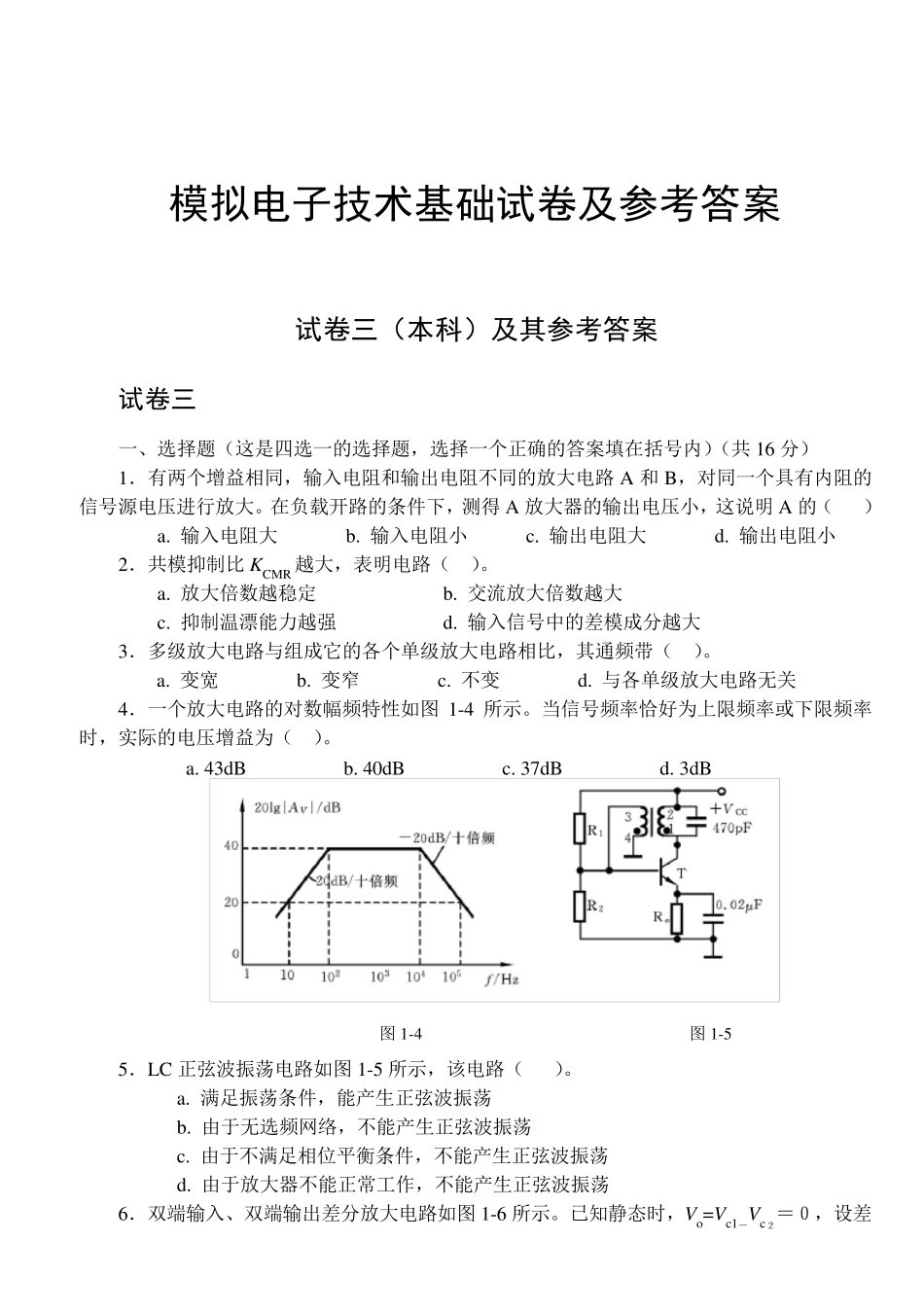

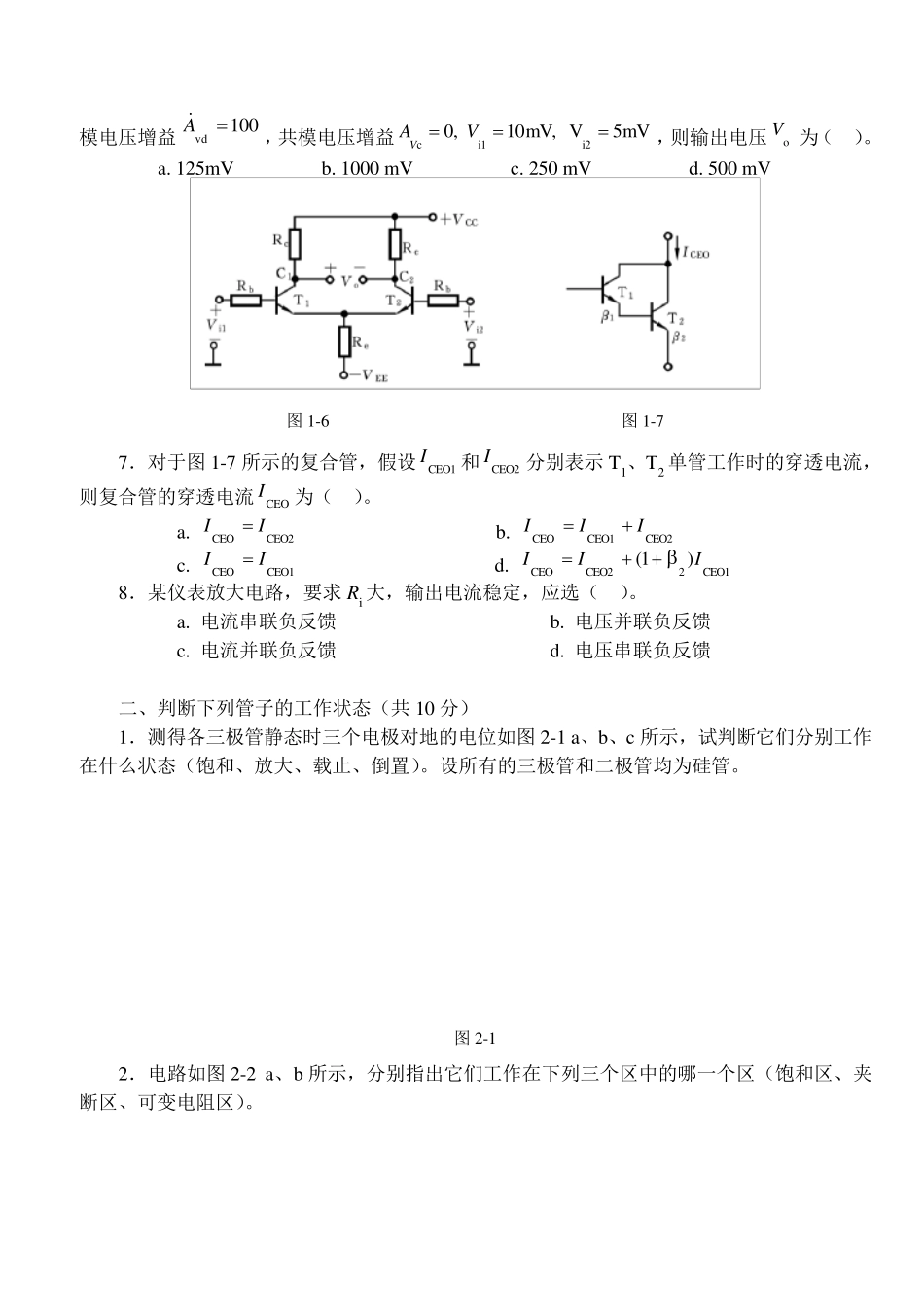

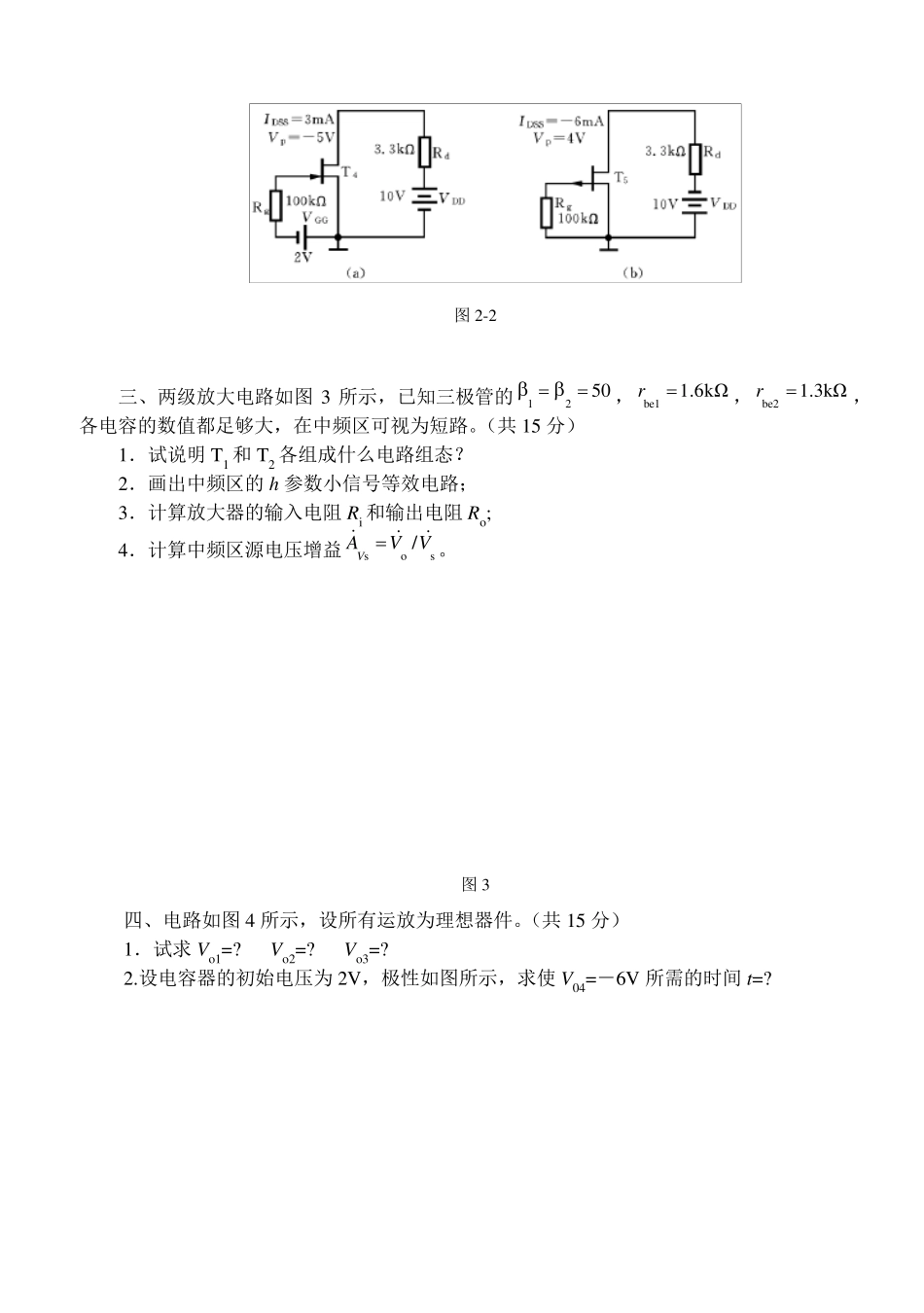

模拟电子技术基础试卷及参考答案 试卷三（本科）及其参考答案 试卷三 一、选择题（这是四选一的选择题，选择一个正确的答案填在括号内）（共 16 分） 1．有两个增益相同，输入电阻和输出电阻不同的放大电路 A 和 B，对同一个具有内阻的信号源电压进行放大。在负载开路的条件下，测得 A 放大器的输出电压小，这说明 A 的（ ） a. 输入电阻大 b. 输入电阻小 c. 输出电阻大 d. 输出电阻小 2．共模抑制比 KCMR 越大，表明电路（ ）。 a. 放大倍数越稳定 b. 交流放大倍数越大 c. 抑制温漂能力越强 d. 输入信号中的差模成分越大 3．多级放大电路与组成它的各个单级放大电路相比，其通频带（ ）。 a. 变宽 b. 变窄 c. 不变 d. 与各单级放大电路无关 4．一个放大电路的对数幅频特性如图 1-4 所示。当信号频率恰好为上限频率或下限频率时，实际的电压增益为（ ）。 a. 43dB b. 40dB c. 37dB d. 3dB 图 1-4 图 1-5 5．LC 正弦波振荡电路如图 1-5 所示，该电路（ ）。 a. 满足振荡条件，能产生正弦波振荡 b. 由于无选频网络，不能产生正弦波振荡 c. 由于不满足相位平衡条件，不能产生正弦波振荡 d. 由于放大器不能正常工作，不能产生正弦波振荡 6．双端输入、双端输出差分放大电路如图 1-6 所示。已知静态时，Vo=Vc1－Vc２＝０，设差 模电压增益100vd A，共模电压增益mV5VmV,10,0i2i1cVAV，则输出电压oV为（ ）。 a. 125mV b. 1000 mV c. 250 mV d. 500 mV 图1-6 图1-7 7．对于图1-7 所示的复合管，假设CEO1I和CEO2I分别表示T1、T2 单管工作时的穿透电流，则复合管的穿透电流CEOI为（ ）。 a. CEO2CEOII b. CEO2CEO1CEOIII c. CEO1CEOII d. CEO12CEO2CEO)1(III 8．某仪表放大电路，要求 R i 大，输出电流稳定，应选（ ）。 a. 电流串联负反馈 b. 电压并联负反馈 c. 电流并联负反馈 d. 电压串联负反馈 二、判断下列管子的工作状态（共10 分） 1．测得各三极管静态时三个电极对地的电位如图2-1 a、b、c 所示，试判断它们分别工作在什么状态（饱和、放大、载止、倒置）。设所有的三极管和二极管均为硅管。 图2-1 2．电路如图2-2 a、b 所示，分别指出它们工作在下列三个区中的哪一个区（饱和区、夹断区、可变电阻区）。 图2-2 三、两级放大电路如图3 所示，已知三极管的5021 ，kΩ6.1be1...
