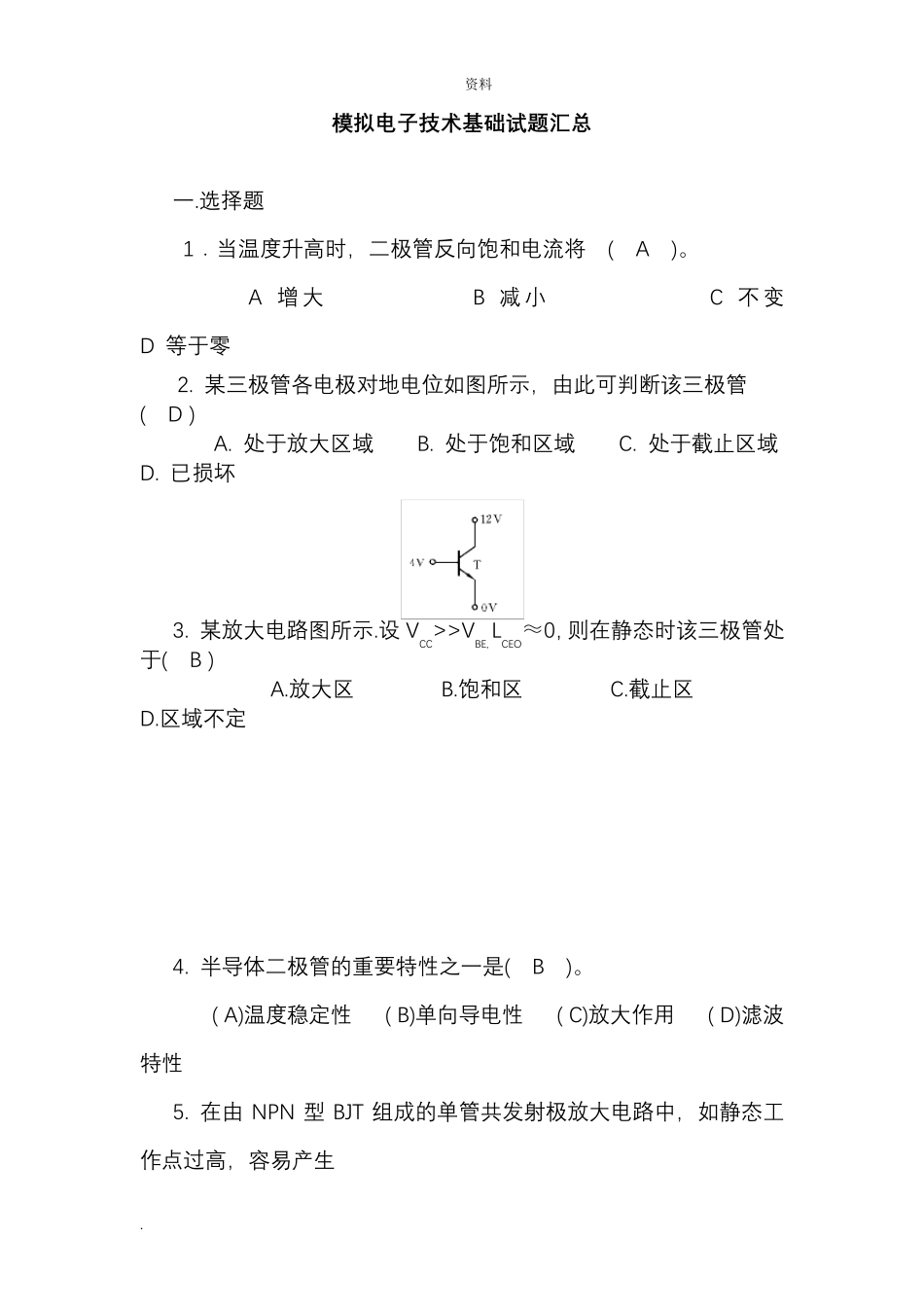

模拟电子技术基础试题汇总附

资料 . 模 拟 电 子 技 术 基 础 试 题 汇 总 一 .选 择 题 1． 当 温 度 升 高 时 ， 二 极 管 反 向 饱 和 电 流 将 ( A )。 A 增 大 B 减 小 C 不 变 D 等 于 零 2. 某 三 极 管 各 电 极 对 地 电 位 如 图 所 示 ， 由 此 可 判 断 该 三 极 管( D ) A. 处 于 放 大 区 域 B. 处 于 饱 和 区 域 C. 处 于 截 止 区 域 D. 已 损 坏 3. 某 放 大 电 路 图 所 示 .设 VCC>>VBE, LCEO≈0，则 在 静 态 时 该 三 极 管 处于 ( B ) A.放 大 区 B.饱 和 区 C.截 止 区 D.区 域 不 定 4. 半 导 体 二 极 管 的 重 要 特 性 之 一 是 ( B )。 ( A)温 度 稳 定 性 ( B)单 向 导 电 性 ( C)放 大 作 用 ( D)滤 波特 性 5. 在 由 NPN 型 BJT 组 成 的 单 管 共 发 射 极 放 大 电 路 中 ， 如 静 态 工作 点 过 高 ， 容 易 产 生 资料 . ( B )失 真 。 ( A)截 止 失 真 ( B)饱 和 v 失 真 ( C)双 向 失 真 ( D)线 性 失真 6.电 路 如 图 所 示 ， 二 极 管 导 通 电 压 UD＝ 0.7V， 关 于 输 出 电 压 的 说法 正 确 的 是 ( B )。 A： uI1=3V， uI2=0.3V 时 输 出 电 压 为 3.7V。 B： uI1=3V， uI2=0.3V 时 输 出 电 压 为 1V。 C： uI1=3V， uI2=3V 时 输 出 电 压 为 5V。 D： 只 有 当uI1=0.3V， uI2=0.3V 时 输 出 电 压 为 才 为 1V。 7.图 中 所 示 为 某 基 本 共 射 放 大 电 路 的 输 出 特 性 曲 线 ， 静 态 工 作 点由 Q2点 移 动 到 Q3点 可 能 的 原 因 是 。 A： 集 电 极 电 源 +VCC电 压 变 高 B： 集 电 极 负 载 电 阻RC变 高 C： 基 极 电 源 +VBB电 压 变 高 D： 基 极 回 路 电 阻 Rb变 高 。 资料 . 8. 直 流 负 反 馈 是 指 ( C ) A. 存 在 于 RC 耦 合 电 路 中 的 负 反 馈 B. 放 大 直 流 信 号 时才 有 的 负 反 馈 C. 直 流 通 路 中 的 负 反 馈 D. 只 存 在 于 直 接耦 合 电 路 中 的 负 反 馈 9. 负 反 馈 所 能 抑 ...
