模拟电子技术基础试题汇总附有答案

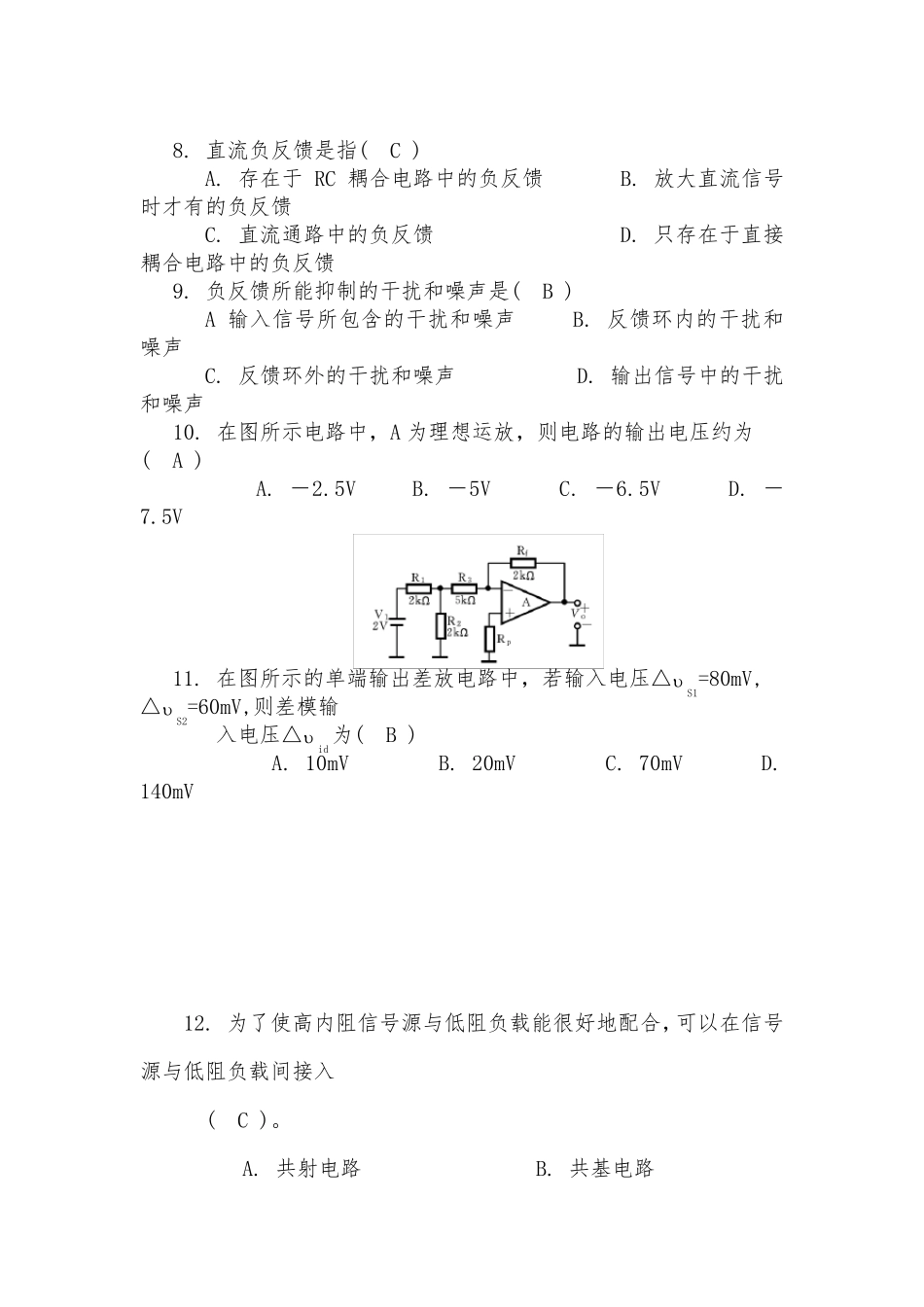

模拟电子技术基础试题汇总 一.选择题 1．当温度升高时，二极管反向饱和电流将 ( A )。 A 增大 B 减小 C 不变 D 等于零 2. 某三极管各电极对地电位如图所示，由此可判断该三极管( D ) A. 处于放大区域 B. 处于饱和区域 C. 处于截止区域 D. 已损坏 3. 某放大电路图所示.设VCC>>VBE, LCEO≈0，则在静态时该三极管处于( B ) A.放大区 B.饱和区 C.截止区 D.区域不定 4. 半导体二极管的重要特性之一是( B )。 ( A)温度稳定性 ( B)单向导电性 ( C)放大作用 ( D)滤波特性 5. 在由NPN 型 BJT 组成的单管共发射极放大电路中，如静态工作点过高，容易产生 ( B )失真。 ( A)截止失真 ( B)饱和 v 失真 ( C)双向失真 ( D)线性失真 6.电路如图所示，二极管导通电压 UD＝0.7V，关于输出电压的说法正确的是( B )。 A：uI1=3V，uI2=0.3V 时输出电压为 3.7V。 B：uI1=3V，uI2=0.3V 时输出电压为 1V。 C：uI1=3V，uI2=3V 时输出电压为 5V。 D：只有当 uI1=0.3V，uI2=0.3V 时输出电压为才为 1V。 7.图中所示为某基本共射放大电路的输出特性曲线，静态工作点由 Q2点移动到 Q3点可 能的原因是 。 A：集电极电源+VCC电压变高 B：集电极负载电阻RC变高 C：基极电源+VBB电压变高 D：基极回路电阻 Rb变高。 8. 直流负反馈是指( C ) A. 存在于RC 耦合电路中的负反馈 B. 放大直流信号时才有的负反馈 C. 直流通路中的负反馈 D. 只存在于直接耦合电路中的负反馈 9. 负反馈所能抑制的干扰和噪声是( B ) A 输入信号所包含的干扰和噪声 B. 反馈环内的干扰和噪声 C. 反馈环外的干扰和噪声 D. 输出信号中的干扰和噪声 10. 在图所示电路中，A 为理想运放，则电路的输出电压约为( A ) A. －2.5V B. －5V C. －6.5V D. －7.5V 11. 在图所示的单端输出差放电路中，若输入电压△S1=80mV, △S2=60mV,则差模输 入电压△id为( B ) A. 10mV B. 20mV C. 70mV D. 140mV 12. 为了使高内阻信号源与低阻负载能很好地配合，可以在信号源与低阻负载间接入 ( C )。 A. 共射电路 B. 共基电路 C. 共集电路 D. 共集-共基串联电路 13. 在考虑放大电路的频率失真时，若i 为正弦波，则o ( D ) A. 有可能产生相位失真 B. 有可能产生幅度失真和相位失真 C. 一定会产生非线性失真 D. 不会产生线性失真 14. 工作在电压比...
