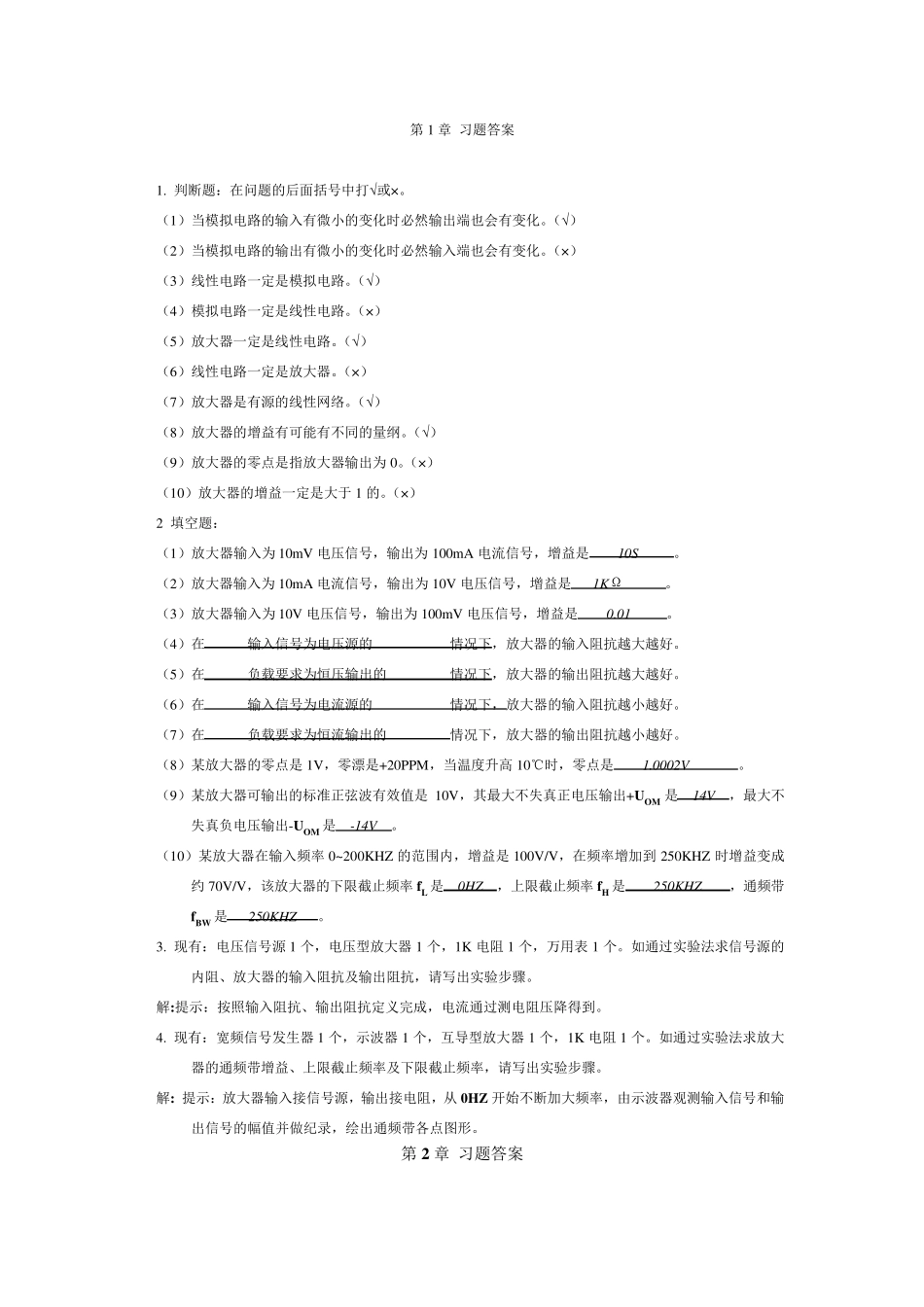

第1 章 习题答案 1. 判断题：在问题的后面括号中打√或×。 （1）当模拟电路的输入有微小的变化时必然输出端也会有变化。（√） （2）当模拟电路的输出有微小的变化时必然输入端也会有变化。（×） （3）线性电路一定是模拟电路。（√） （4）模拟电路一定是线性电路。（×） （5）放大器一定是线性电路。（√） （6）线性电路一定是放大器。（×） （7）放大器是有源的线性网络。（√） （8）放大器的增益有可能有不同的量纲。（√） （9）放大器的零点是指放大器输出为0。（×） （10）放大器的增益一定是大于1 的。（×） 2 填空题： （1）放大器输入为10mV 电压信号，输出为100mA 电流信号，增益是 10S 。 （2）放大器输入为10mA 电流信号，输出为10V 电压信号，增益是 1KΩ 。 （3）放大器输入为10V 电压信号，输出为100mV 电压信号，增益是 0.01 。 （4）在 输入信号为电压源的 情况下，放大器的输入阻抗越大越好。 （5）在 负载要求为恒压输出的 情况下，放大器的输出阻抗越大越好。 （6）在 输入信号为电流源的 情况下，放大器的输入阻抗越小越好。 （7）在 负载要求为恒流输出的 情况下，放大器的输出阻抗越小越好。 （8）某放大器的零点是1V，零漂是+20PPM，当温度升高 10℃时，零点是 1.0002V 。 （9）某放大器可输出的标准正弦波有效值是10V，其最大不失真正电压输出+UOM 是 14V ，最大不失真负电压输出-UOM 是 -14V 。 （10）某放大器在输入频率 0~200KHZ 的范围内，增益是100V/V，在频率增加到 250KHZ 时增益变成约 70V/V，该放大器的下限截止频率 fL 是 0HZ ，上限截止频率 fH 是 250KHZ ，通频带fBW 是 250KHZ 。 3. 现有：电压信号源1 个，电压型放大器1 个，1K 电阻 1 个，万用表 1 个。如通过实验法求信号源的内阻、放大器的输入阻抗及输出阻抗，请写出实验步骤。 解:提示：按照输入阻抗、输出阻抗定义完成，电流通过测电阻压降得到。 4. 现有：宽频信号发生器1 个，示波器1 个，互导型放大器1 个，1K 电阻 1 个。如通过实验法求放大器的通频带增益、上限截止频率及下限截止频率，请写出实验步骤。 解: 提示：放大器输入接信号源，输出接电阻，从 0HZ 开始不断加大频率，由示波器观测输入信号和输出信号的幅值并做纪录，绘出通频带各点图形。 第2 章 习题答案 1. 概念题： （1）常温下，N 型半导体在导电时有空穴载流子...
