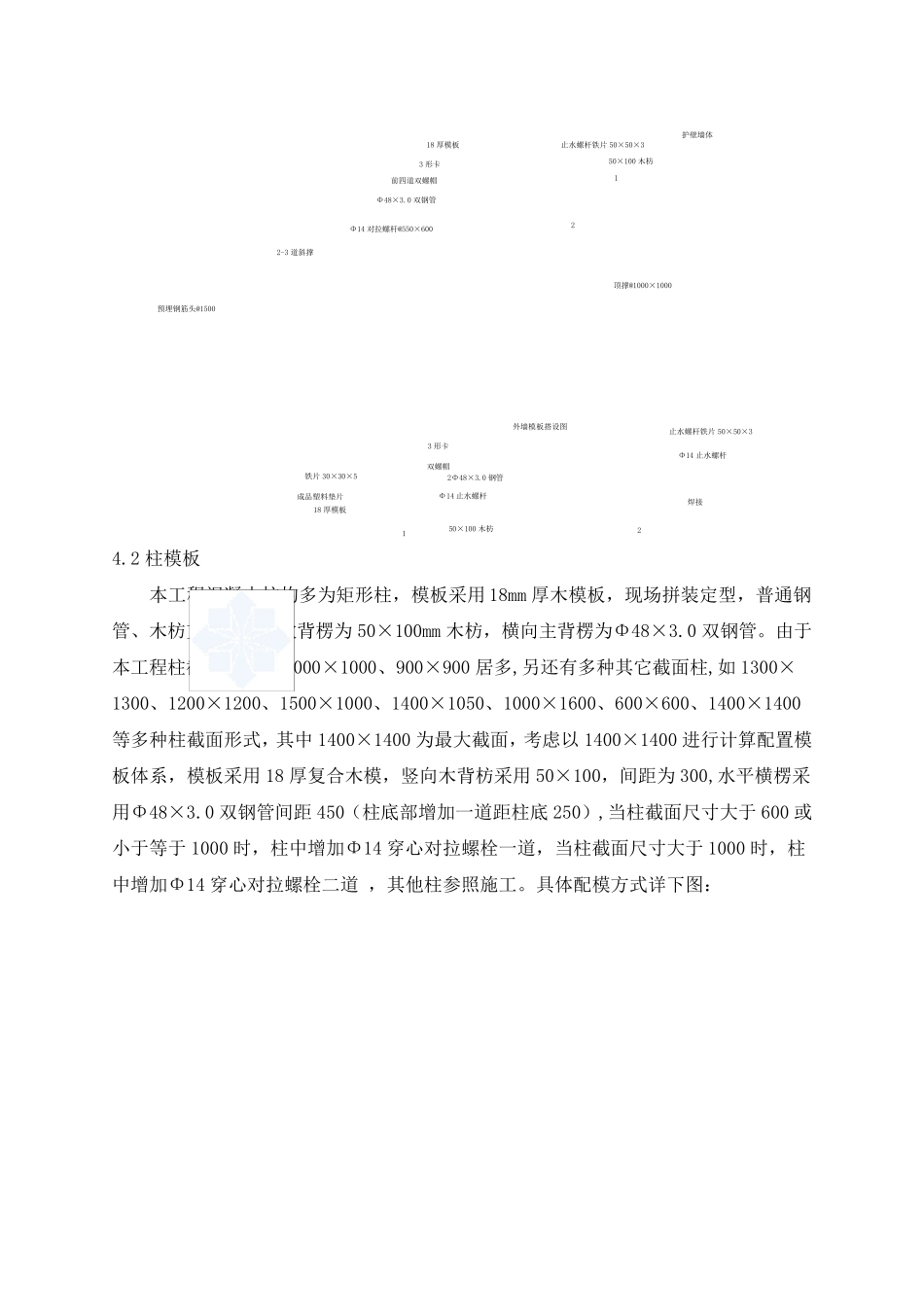

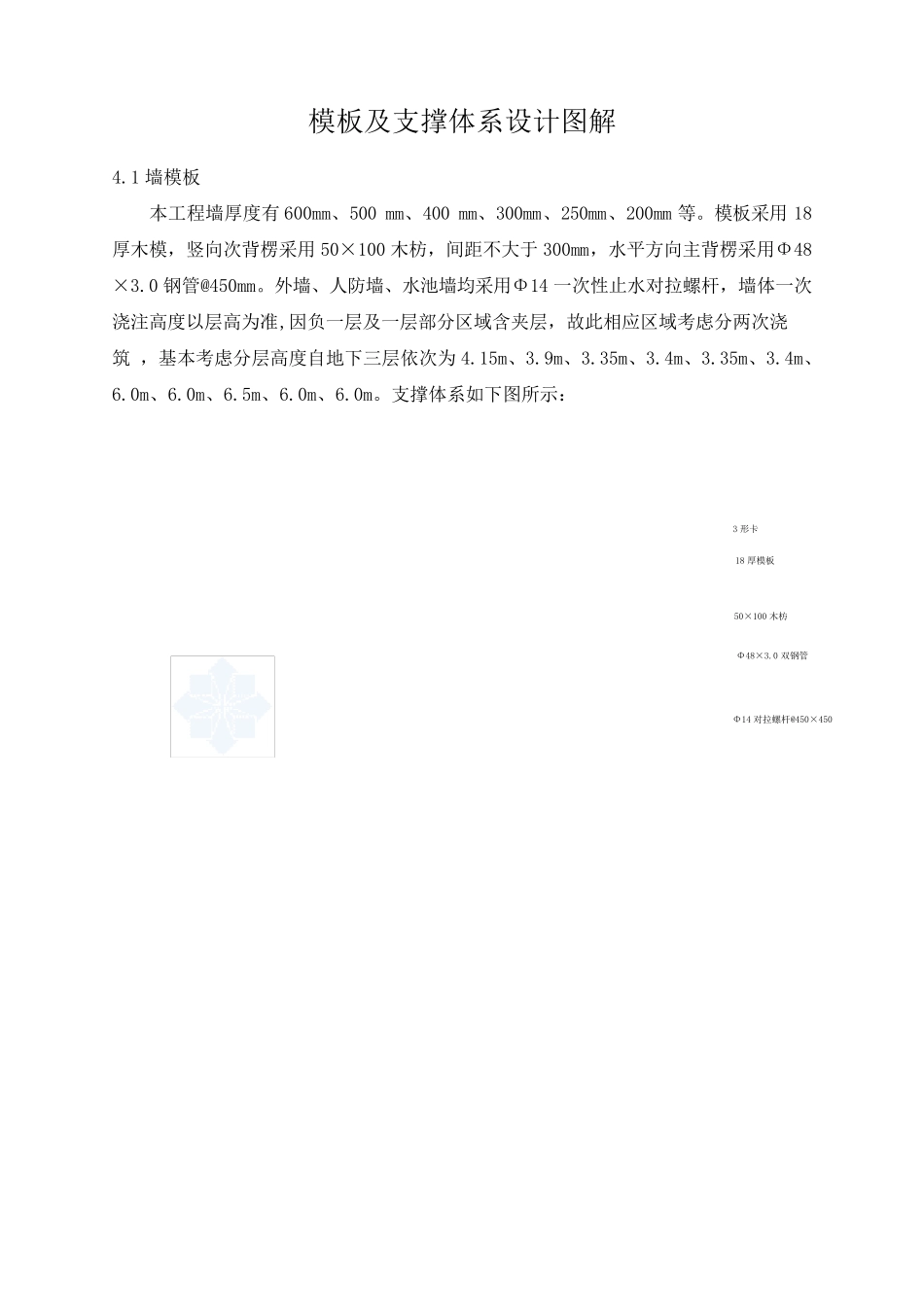

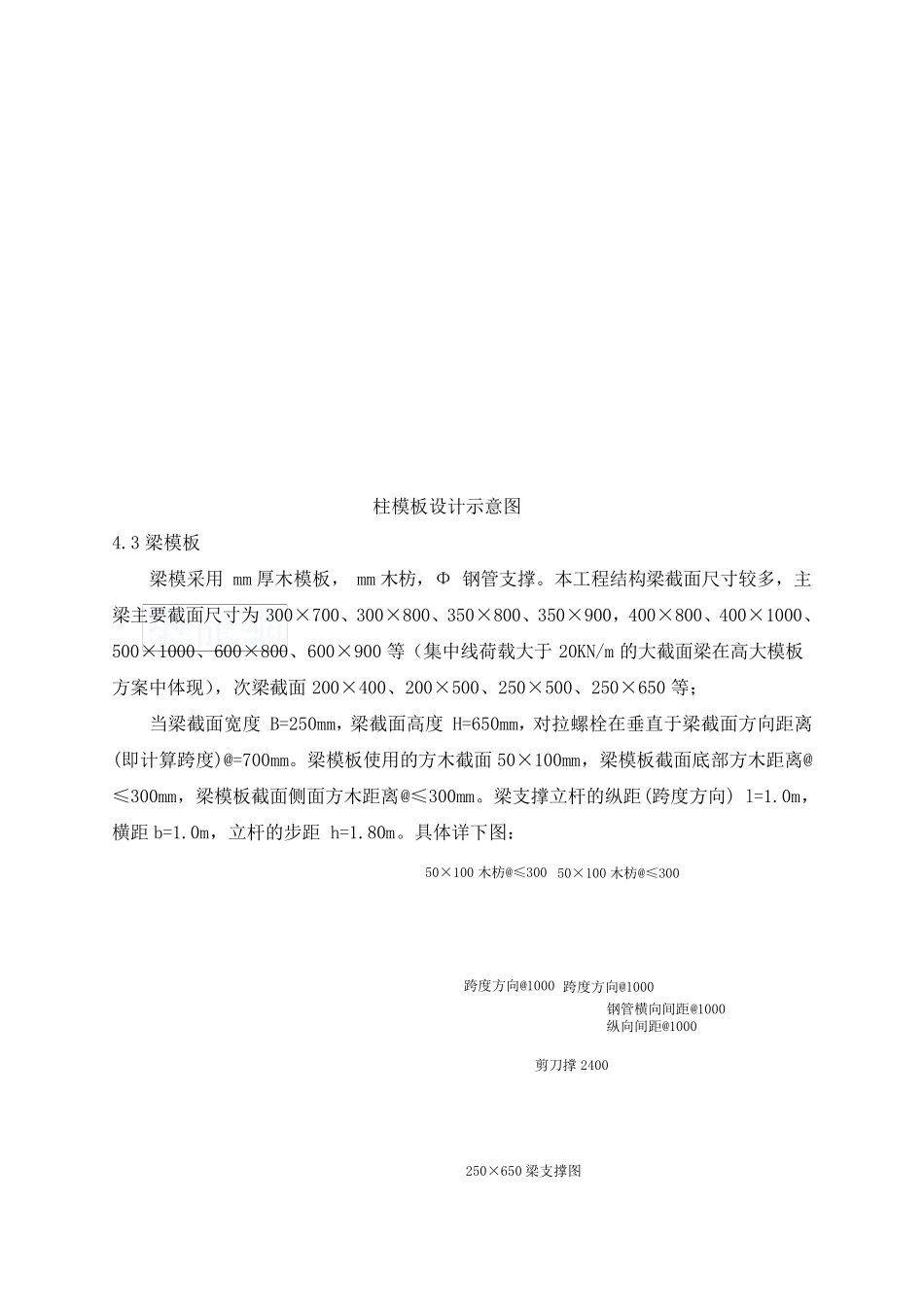

模板及支撑体系设计图解 4.1 墙模板 本工程墙厚度有600mm、500 mm、400 mm、300mm、250mm、200mm 等。模板采用18厚木模,竖向次背楞采用50×100 木枋,间距不大于 300mm,水平方向主背楞采用Φ48×3.0 钢管@450mm。外墙、人防墙、水池墙均采用Φ14 一次性止水对拉螺杆,墙体一次浇注高度以层高为准,因负一层及一层部分区域含夹层,故此相应区域考虑分两次浇筑 ,基本考虑分层高度自地下三层依次为 4.15m、3.9m、3.35m、3.4m、3.35m、3.4m、6.0m、6.0m、6.5m、6.0m、6.0m。支撑体系如下图所示: 3 形卡 Φ48×3.0 双钢管 Φ14 对拉螺杆@450×450 50×100 木枋 18 厚模板 4.2 柱模板 本工程混凝土柱均多为矩形柱,模板采用18mm 厚木模板,现场拼装定型,普通钢管、木枋支撑,竖向次背楞为50×100mm 木枋,横向主背楞为Φ48×3.0 双钢管。由于本工程柱截面尺寸以 1000×1000、900×900 居多,另还有多种其它截面柱,如 1300×1300、1200×1200、1500×1000、1400×1050、1000×1600、600×600、1400×1400等多种柱截面形式,其中 1400×1400 为最大截面,考虑以 1400×1400 进行计算配置模板体系,模板采用18 厚复合木模,竖向木背枋采用50×100,间距为300,水平横楞采用Φ48×3.0 双钢管间距 450(柱底部增加一道距柱底 250),当柱截面尺寸大于 600 或小于等于 1000 时,柱中增加Φ14 穿心对拉螺栓一道,当柱截面尺寸大于 1000 时,柱中增加Φ14 穿心对拉螺栓二道 ,其他柱参照施工。具体配模方式详下图: 止水螺杆铁片 50×50×3 Φ14 止水螺杆 焊接 1 1 2 2 外墙模板搭设图 预埋钢筋头@1500 3 形卡 2-3 道斜撑 Φ48×3.0 双钢管 Φ14 对拉螺杆@550×600 前四道双螺帽 护壁墙体 顶撑@1000×1000 止水螺杆铁片 50×50×3 2Φ48×3.0 钢管 3 形卡 铁片 30×30×5 成品塑料垫片 18 厚模板 Φ14 止水螺杆 50×100 木枋 18 厚模板 50×100 木枋 双螺帽 柱模板设计示意图 4.3 梁模板 梁模采用 mm 厚木模板, mm 木枋,Φ 钢管支撑。本工程结构梁截面尺寸较多,主梁主要截面尺寸为300×700、300×800、350×800、350×900,400×800、400×1000、500×1000、600×800、600×900 等(集中线荷载大于 20KN/m 的大截面梁在高大模板方案中体现),次梁截面200×400、200×500、250×500、250×650 等; 当梁截面宽度 B=250mm,梁截面高度 H=650mm,...
