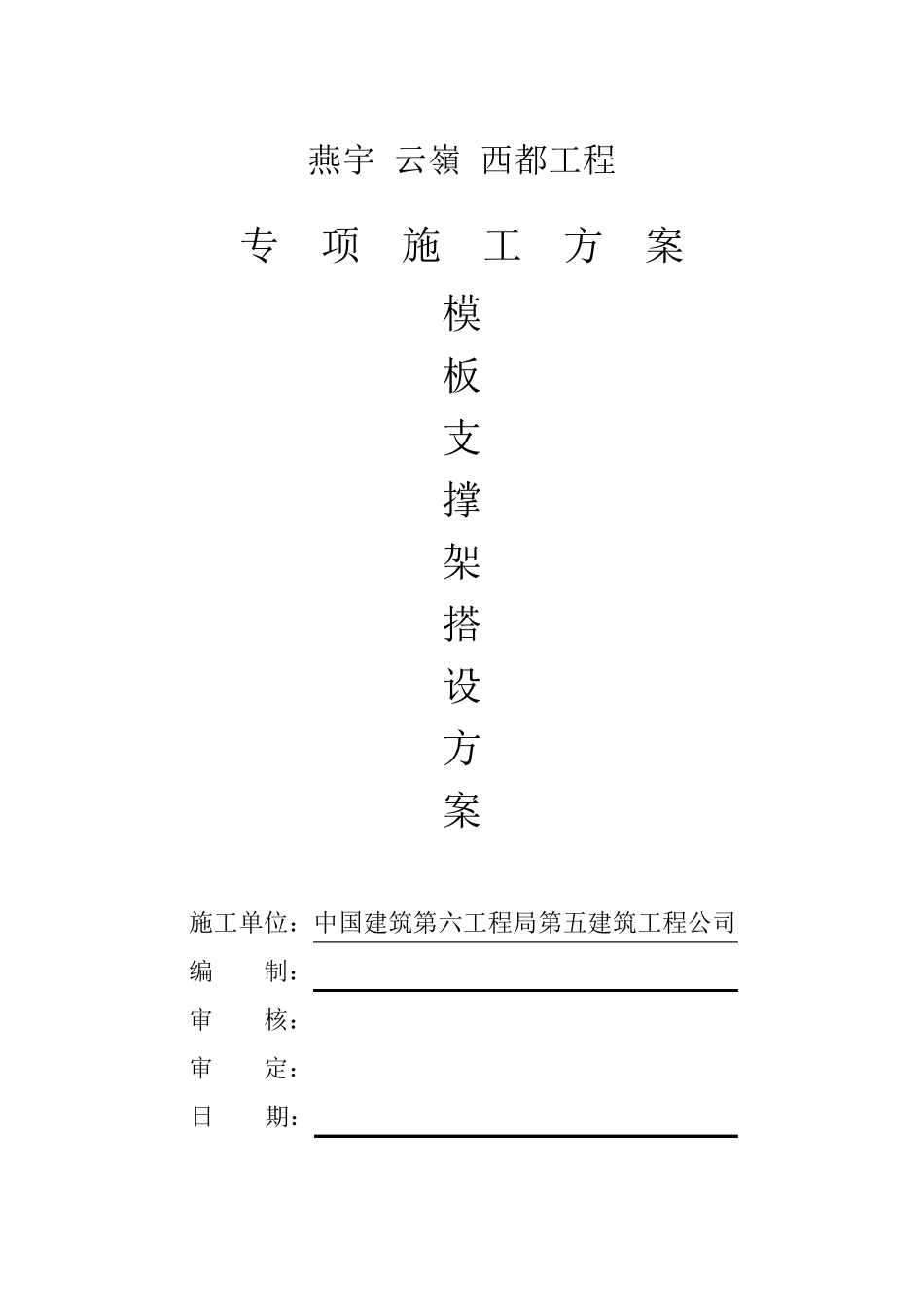

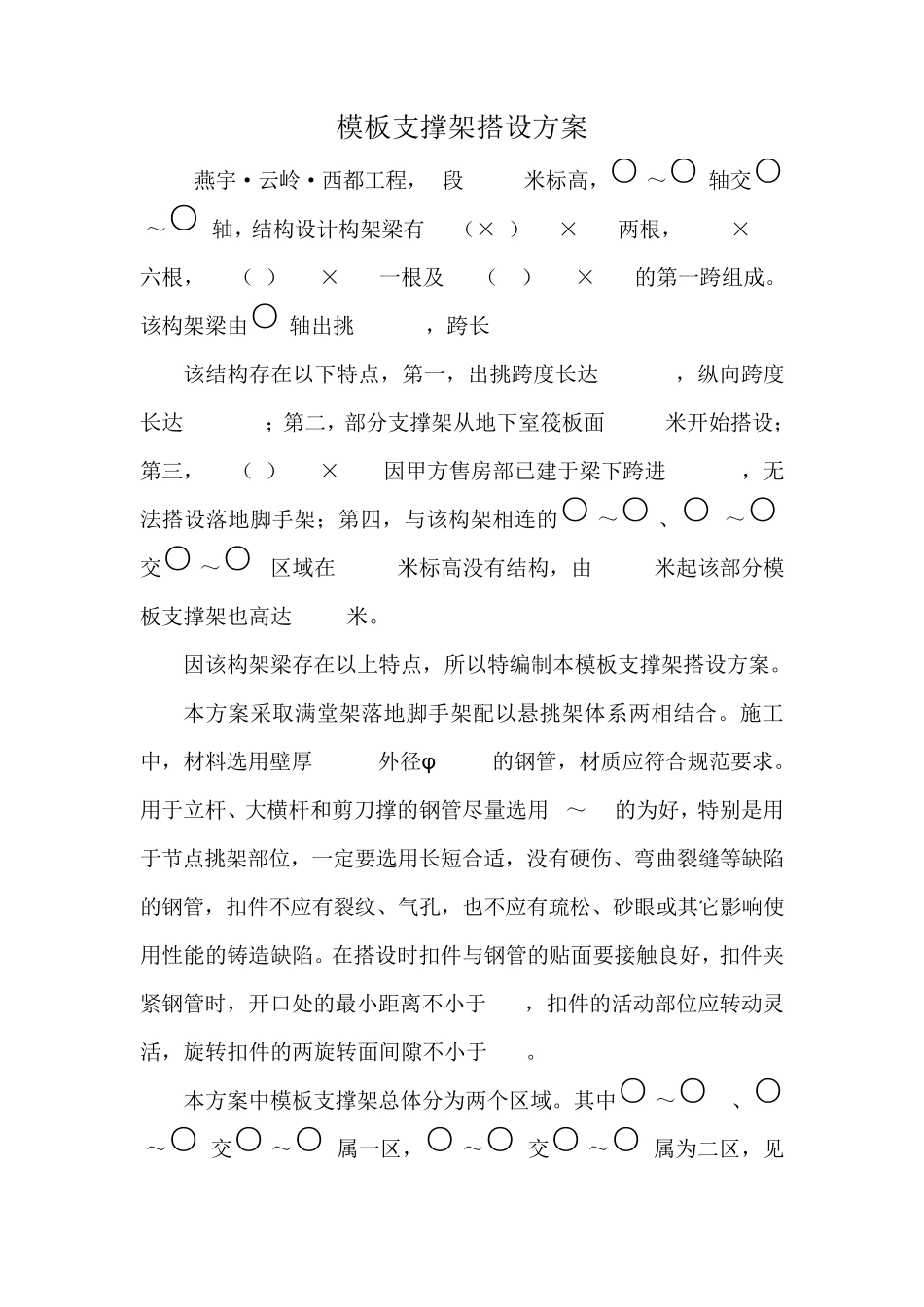

燕宇.云嶺.西都工程 专 项 施 工 方 案 模 板 支 撑 架 搭 设 方 案 施工单位:中国建筑第六工程局第五建筑工程公司 编 制: 审 核: 审 定: 日 期: 模板支撑架搭设方案 燕宇·云岭·西都工程,A段+9.90米标高,○C1~○D1轴交○91~○141 轴,结构设计构架梁有 L32 (×L)300×600两根,L1 200×400六根,L64 (7)200×600一根及 L36 (3A)200×550的第一跨组成。该构架梁由○D1轴出挑 4050mm,跨长 19800mm. 该结构存在以下特点,第一,出挑跨度长达 3950mm,纵向跨度长达 19800mm;第二,部分支撑架从地下室筏板面-8.90米开始搭设;第三,L64 (7)200×600因甲方售房部已建于梁下跨进 1050mm,无法搭设落地脚手架;第四,与该构架相连的○91~○111、○121~○141交○D1~○G1 区域在+5.10米标高没有结构,由+0.00米起该部分模板支撑架也高达 9.90米。 因该构架梁存在以上特点,所以特编制本模板支撑架搭设方案。 本方案采取满堂架落地脚手架配以悬挑架体系两相结合。施工中,材料选用壁厚 3.5mm外径φ 48mm的钢管,材质应符合规范要求。用于立杆、大横杆和剪刀撑的钢管尽量选用 4~6m的为好,特别是用于节点挑架部位,一定要选用长短合适,没有硬伤、弯曲裂缝等缺陷的钢管,扣件不应有裂纹、气孔,也不应有疏松、砂眼或其它影响使用性能的铸造缺陷。在搭设时扣件与钢管的贴面要接触良好,扣件夹紧钢管时,开口处的最小距离不小于 5mm,扣件的活动部位应转动灵活,旋转扣件的两旋转面间隙不小于 1mm。 本方案中模板支撑架总体分为两个区域。其中○91~○111 、○121~○141 交○D1~○G1属一区,○91~○141交○C1~○D1 属为二区,见平面示意图。 一区与二区两区结构相连,因此两区的架体必须连在一起,形成整体,增加架体稳定性。两区间大横杆、剪刀撑必须连通设置,立杆底垫木枋。 在一区,立杆纵、横间距750mm,扫地杆距地小于300mm,大横杆步距小于1500mm;连墙杆设置,在±0.00~+5.10米柱的根部、中部、顶部设三道,在该区域周边已浇好砼的柱子必须每根设置,在+0.000~+9.90米,必须利用大横杆与相临的模板支撑架连结,每根大横杆至少与区域外三根立杆相连接。本区域内纵横两个方向设三道从底至顶的剪力撑,必须与二区剪刀撑连成整体。 在二区,从筏板面起已经搭设的防护脚手架,在每两根立杆间增加一根立杆,使其立杆间距为 750mm。在原防护脚手架内加立杆前,必须先...
