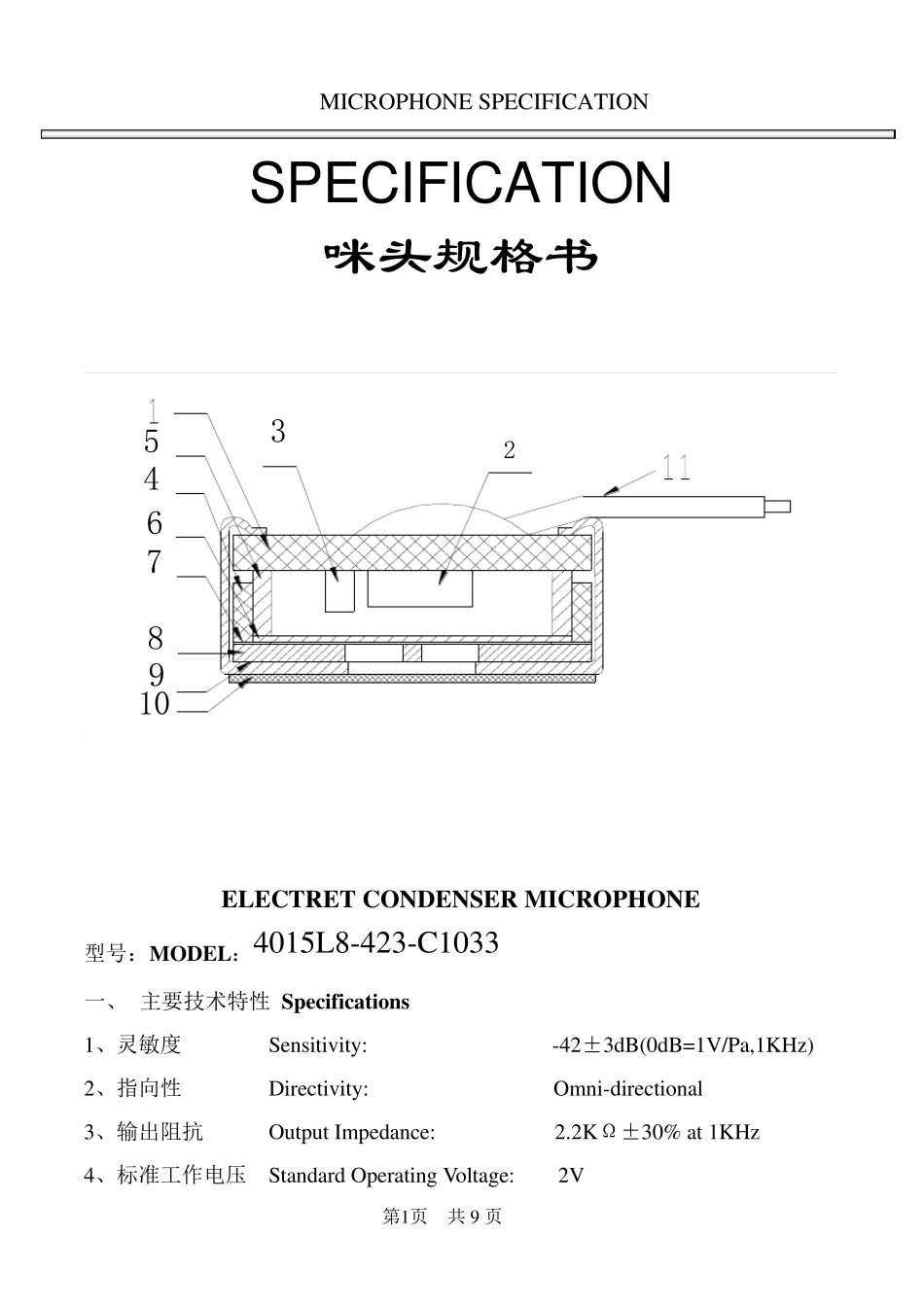

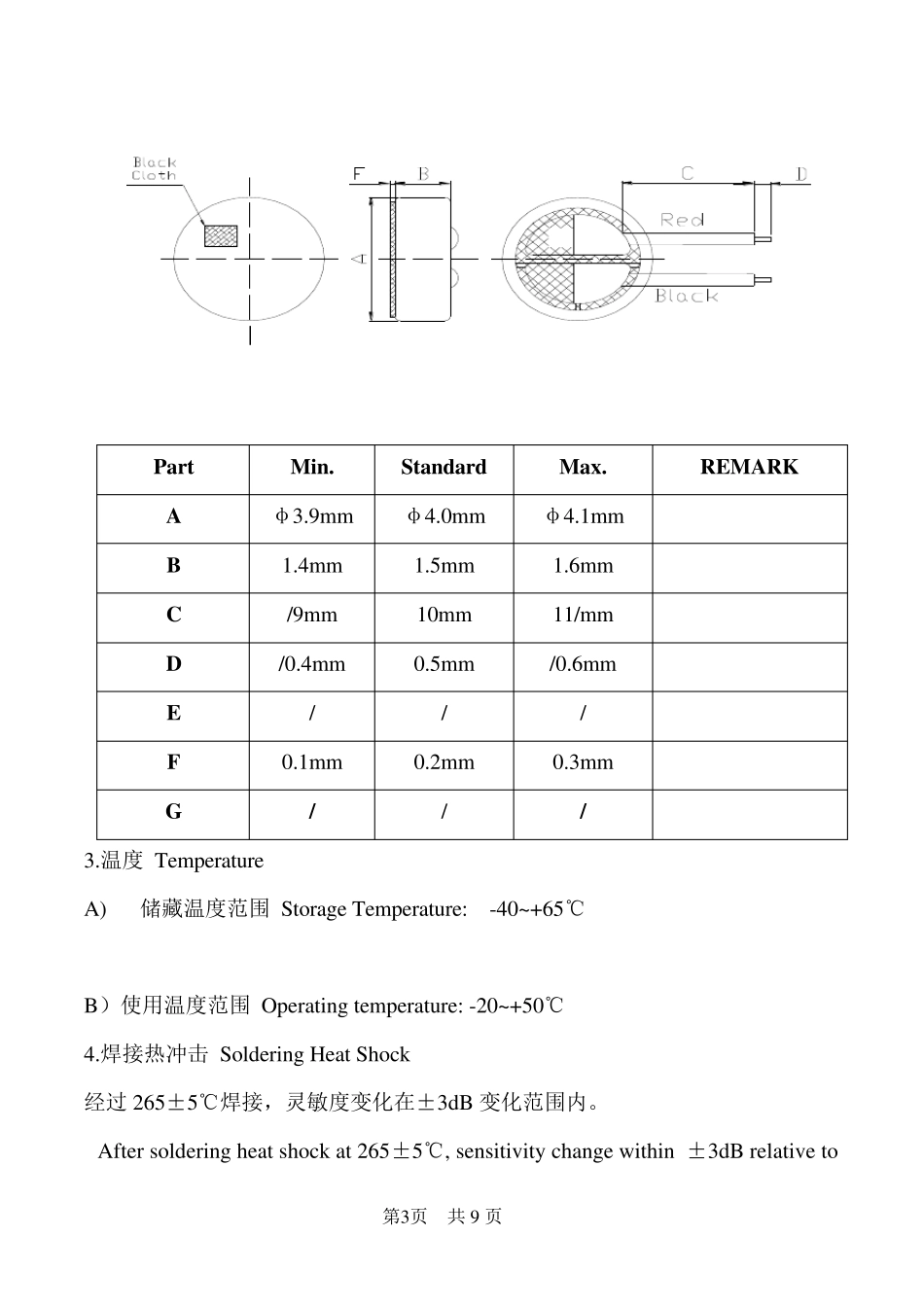

第1页 共9 页 MICROPHONE SPECIFICATION SPECIFICATION 咪头规格书 7108954632 ELECTRET CONDENSER MICROPHONE 型号：MODEL：4015L8-423-C1033 一、 主要技术特性 Specifications 1、灵敏度 Sensitivity: -42±3dB(0dB=1V/Pa,1KHz) 2、指向性 Directivity: Omni-directional 3、输出阻抗 Output Impedance: 2.2KΩ±30% at 1KHz 4、标准工作电压 Standard Operating Voltage: 2V 第2页 共9 页 5、工作电压 Operating Voltage: 1.1V~10V 6、工作电流 Current Consumption: ＜350μA 7、信噪比 S/N Ratio: ≥60dB 8、最大音压输入 Max Input Sound Level 115dB S.P.L 9、频响曲线 Frequency Response Curve 10、电路示意图 Schematic Circuit (Vs=4.5V RL=2.2KΩ) 二、 机械性能 Mechanical Characteristics 1.重 量 Weight : <0.3g 2.外形尺寸 Dimensions: (Unit: mm) 10P 33P 第3页 共9 页 Part Min. Standard Max . REMARK A φ3.9mm φ4.0mm φ4.1mm B 1.4mm 1.5mm 1.6mm C /9mm 10mm 11/mm D /0.4mm 0.5mm /0.6mm E / / / F 0.1mm 0.2mm 0.3mm G / / / 3.温度 Temperature A) 储藏温度范围 Storage Temperature: -40~+65℃ B）使用温度范围 Operating temperature: -20~+50℃ 4.焊接热冲击 Soldering Heat Shock 经过265±5℃焊接，灵敏度变化在±3dB 变化范围内。 After soldering heat shock at 265±5℃, sensitivity change within ±3dB relative to 第4页 共9 页 initial value. 三、可靠性试验 Reliability Test 1.振动试验 Vibration Test 在振动台上，话筒经过三个方向的振动，振幅1.52mm，振动频率由10Hz 到50Hz循环，每分钟一次，振动2 小时，其灵敏度变化在+3dB 范围内。 After Vibration cycle of 10 to 50Hz/1min, for 2 hours, full Amplitude 1.52mm,in 3 directions, Sensitivity change within ±3dB relative to initial value. 2.跌落试验 Dropping Test 将试验话筒装入包装盒内，分三个不同的侧面，每次从 1 米高度跌落在地板上，其灵敏度变化在±3dB 之内。 With package ,dropping to concrete floor 1m height in the directions of three different edges, sensitivity change within ±3dB rel...
