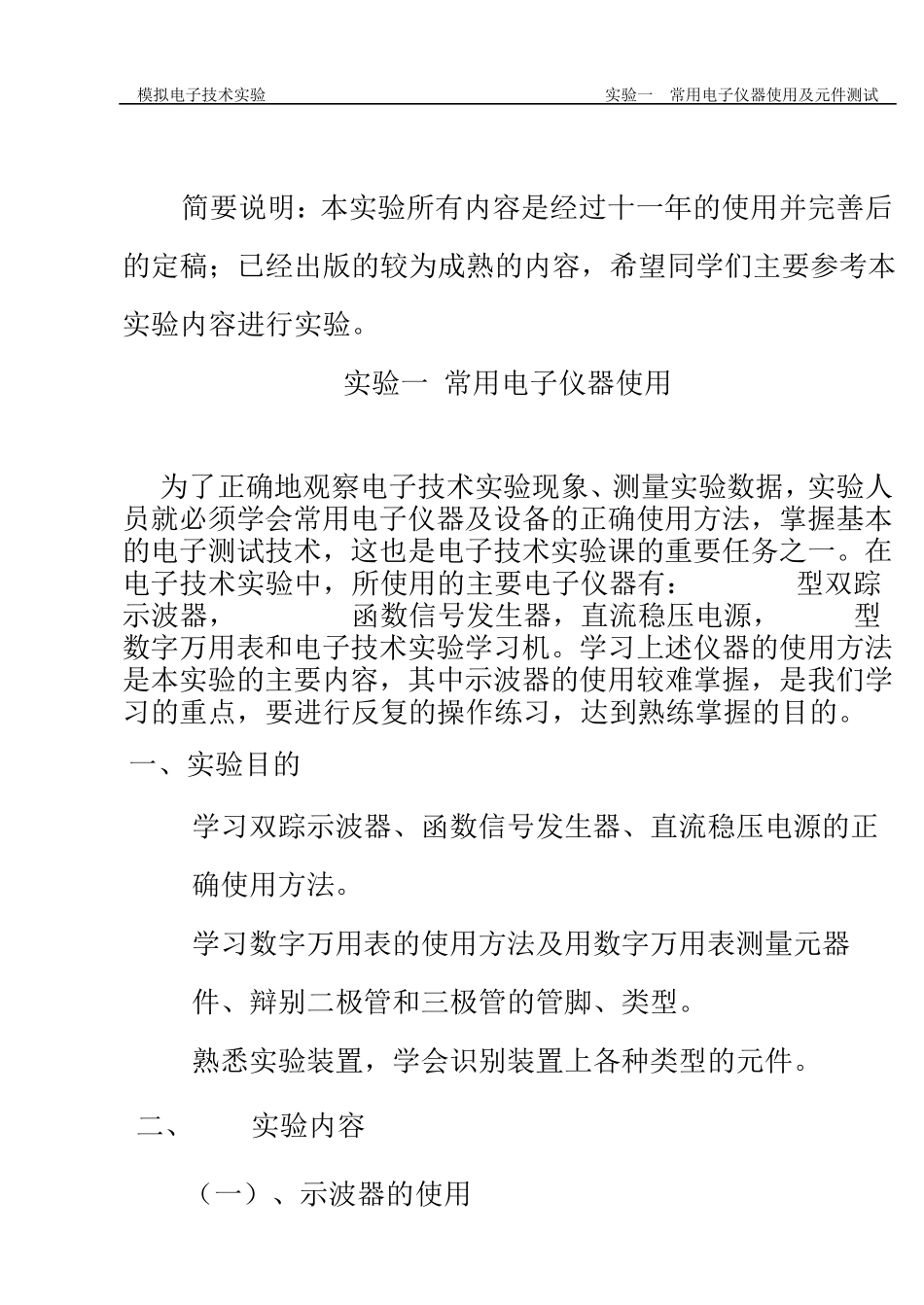

模拟电子技术实验 1 实验一 常用电子仪器使用及元件测试 1 简要说明：本实验所有内容是经过十一年的使用并完善后的定稿；已经出版的较为成熟的内容，希望同学们主要参考本实验内容进行实验。 实验一 常用电子仪器使用 为了正确地观察电子技术实验现象、测量实验数据，实验人员就必须学会常用电子仪器及设备的正确使用方法，掌握基本的电子测试技术，这也是电子技术实验课的重要任务之一。在电子技术实验中，所使用的主要电子仪器有：SS-7804型双踪示波器，EE-1641D函数信号发生器，直流稳压电源，DT890型数字万用表和电子技术实验学习机。学习上述仪器的使用方法是本实验的主要内容，其中示波器的使用较难掌握，是我们学习的重点，要进行反复的操作练习，达到熟练掌握的目的。 一、 实验目的 1. 学习双踪示波器、函数信号发生器、直流稳压电源的正确使用方法。 2. 学习数字万用表的使用方法及用数字万用表测量元器件、辩别二极管和三极管的管脚、类型。 3. 熟悉实验装置，学会识别装置上各种类型的元件。 二、 实验内容 （一）、示波器的使用 模拟电子技术实验 2 实验一 常用电子仪器使用及元件测试 2 1. 示波器的认识 示波器是一种测量、观察、记录电压信号的仪器，广泛应用于电子技术等领域。随着电子技术及数字处理技术的发展，示波器测量技术日趋完善。示波器主要可分为模拟示波器和数字存贮示波器两大种类。 模拟示波器又可分为：通用示波器、取样示波器、光电存储示波器、电视示波器、特种示波器等。数字存贮示波器也可按功能分类。 即便如此，它们各有各的优点。模拟示波器的优点是： ◆ 可方便的观察未知波形，特别是周期性电压波形； ◆ 显示速度快； ◆ 无混叠效应； ◆ 投资价格较低廉。 数字示波器的优点是： ◆ 捕捉单次信号的能力强； ◆ 具有很强的存储被测信号的功能。 示波器的主要技术指标： ①. 带宽：带宽是衡量示波器垂直系统的幅频特性，它指的是输入信号的幅值不变而频率变化，使其显示波形的幅度下降到3dB时对应的频率值。 ②. 输入信号范围： ③. 输入阻抗： ④. 误差： ⑤. 垂直灵敏度：指垂直输入系统的每格所显示的电压模拟电子技术实验 3 实验一 常用电子仪器使用及元件测试 3 值，通常为2mV-5V/DIV。 ⑥. 扫描时间：指水平系统的时间测量范围，通常低限为0.5S/DIV，高限与带宽有关。 2. SS-7804（8702）型示波器的面板及其各键钮的功能 SS-7804型示...
