模电课程设计之变调门铃

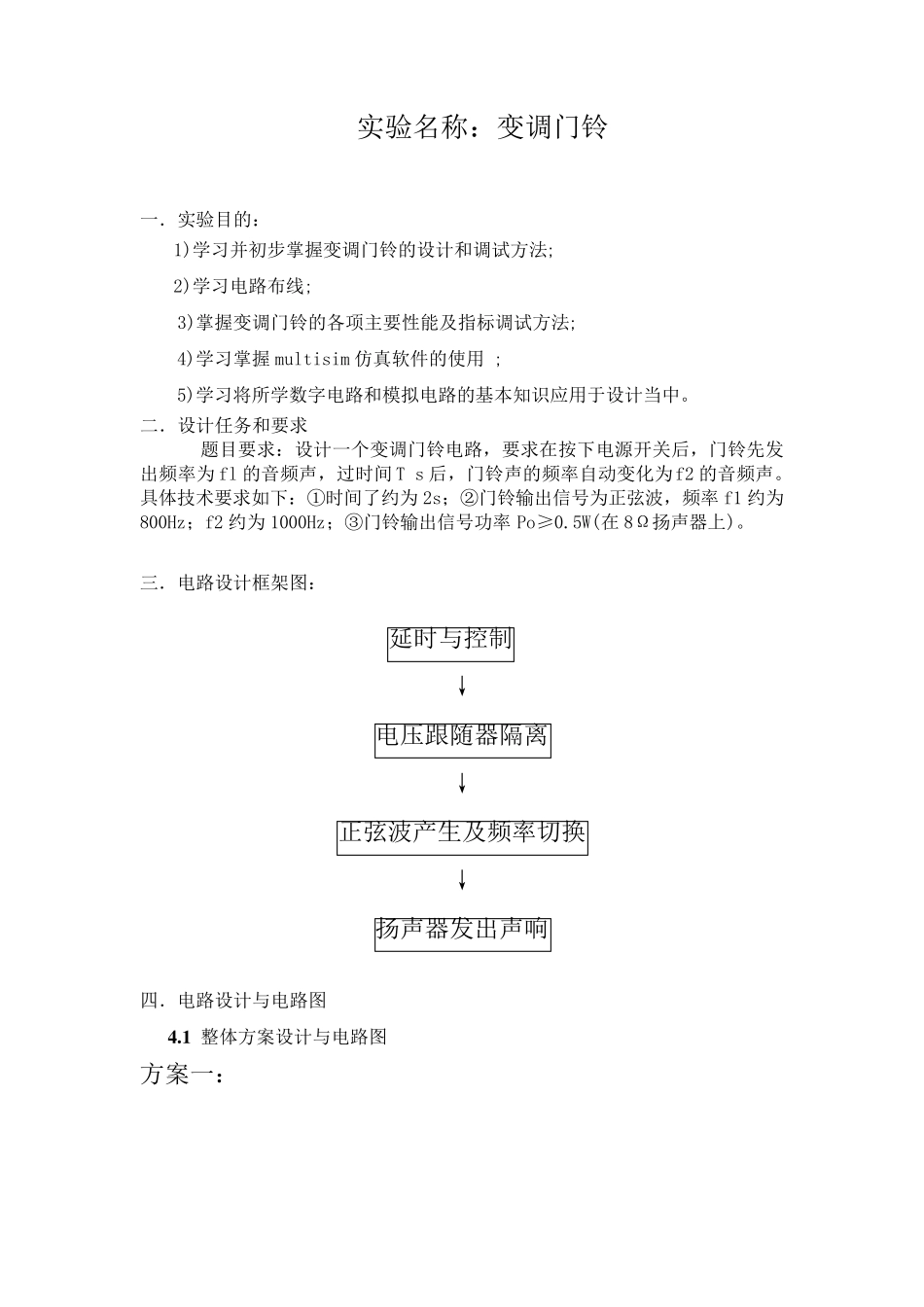

模拟电路课程设计报告 设计课题题目：变调门铃 专 业： 电气工程及其自动化 班 级： 电气1 1 0 1 指导教师： 杨建宁 姓 名： 陈晓 学 号： 3 1 1 0 5 0 1 0 0 9 小组成员： 顾蕾磊3 1 1 0 5 0 4 0 0 1 杜鑫鑫3 1 1 0 5 0 3 0 3 7 刘元莹3 1 1 0 5 0 1 0 1 1 钱一 3 1 1 0 5 0 1 0 1 4 设计时间： 2 0 1 4 .1 .6 -2 0 1 4 .1 .1 0 目录 一．实验目的 二．设计任务和要求 三．电路设计框架图 四．电路设计与电路图 4.1 整体方案设计与电路图 4.2 单元电路设计 方案一： 1.555 芯片构成的延时与控制电路： 2.电压跟随器隔离电路： 3.文氏桥 RC 正弦波震荡电路: 4.频率切换电路： 方案二： 1．单稳态触发延时与控制电路 2．多谐振荡产生 800HZ 和 1000HZ 的矩形波 3.二阶滤波电路，产生正弦波 4.放大正弦信号驱动扬声器 五．电路的测试结果 六．电路仿真 七．整体设计方案优缺点及其比较 八．收获体会和改进意见 九. 参考文献 实验名称：变调门铃 一．实验目的： 1)学习并初步掌握变调门铃的设计和调试方法; 2)学习电路布线; 3)掌握变调门铃的各项主要性能及指标调试方法; 4)学习掌握multisim 仿真软件的使用 ; 5)学习将所学数字电路和模拟电路的基本知识应用于设计当中。 二．设计任务和要求 题目要求：设计一个变调门铃电路，要求在按下电源开关后，门铃先发出频率为fl 的音频声，过时间T s 后，门铃声的频率自动变化为f2 的音频声。具体技术要求如下：①时间了约为2s；②门铃输出信号为正弦波，频率f1 约为800Hz；f2 约为1000Hz；③门铃输出信号功率Po≥0.5W(在8Ω扬声器上)。 三．电路设计框架图： 延时与控制 ↓ 电压跟随器隔离 ↓ 正弦波产生及频率切换 ↓ 扬声器发出声响 四．电路设计与电路图 4 .1 整体方案设计与电路图 方案一： 1.电路整体组成: (1).通过555 芯片连接成单稳态触发器，产生2s 的高电平控制800HZ正弦波信号产生的时间，作为延时和控制电路； (2).电压跟随器隔离； (3).文氏桥RC 正弦波振荡电路，产生800HZ 和1000HZ 的信号； (4).继电器切换频率、控制振荡电路停振； 2.整体电路图： 3.原理： 1、主要构成为555 芯片，利用 555 芯片与外借电容的充放电特性，构成单稳态触发器产生T=1.1RC=2s的高电平（10V），其后连接电压跟随器进行隔离，进而发挥出延时...
