横河DCS系统概述

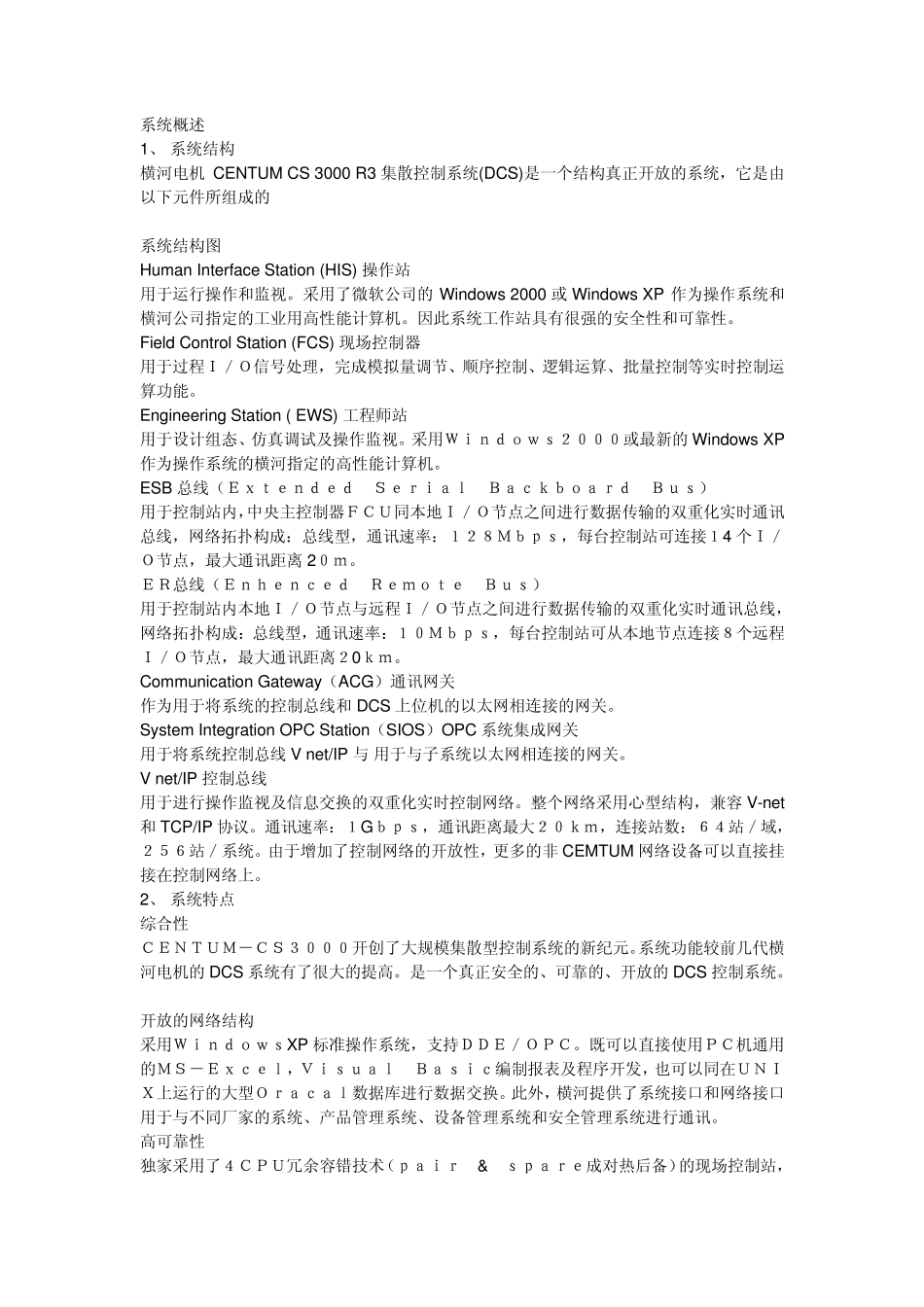

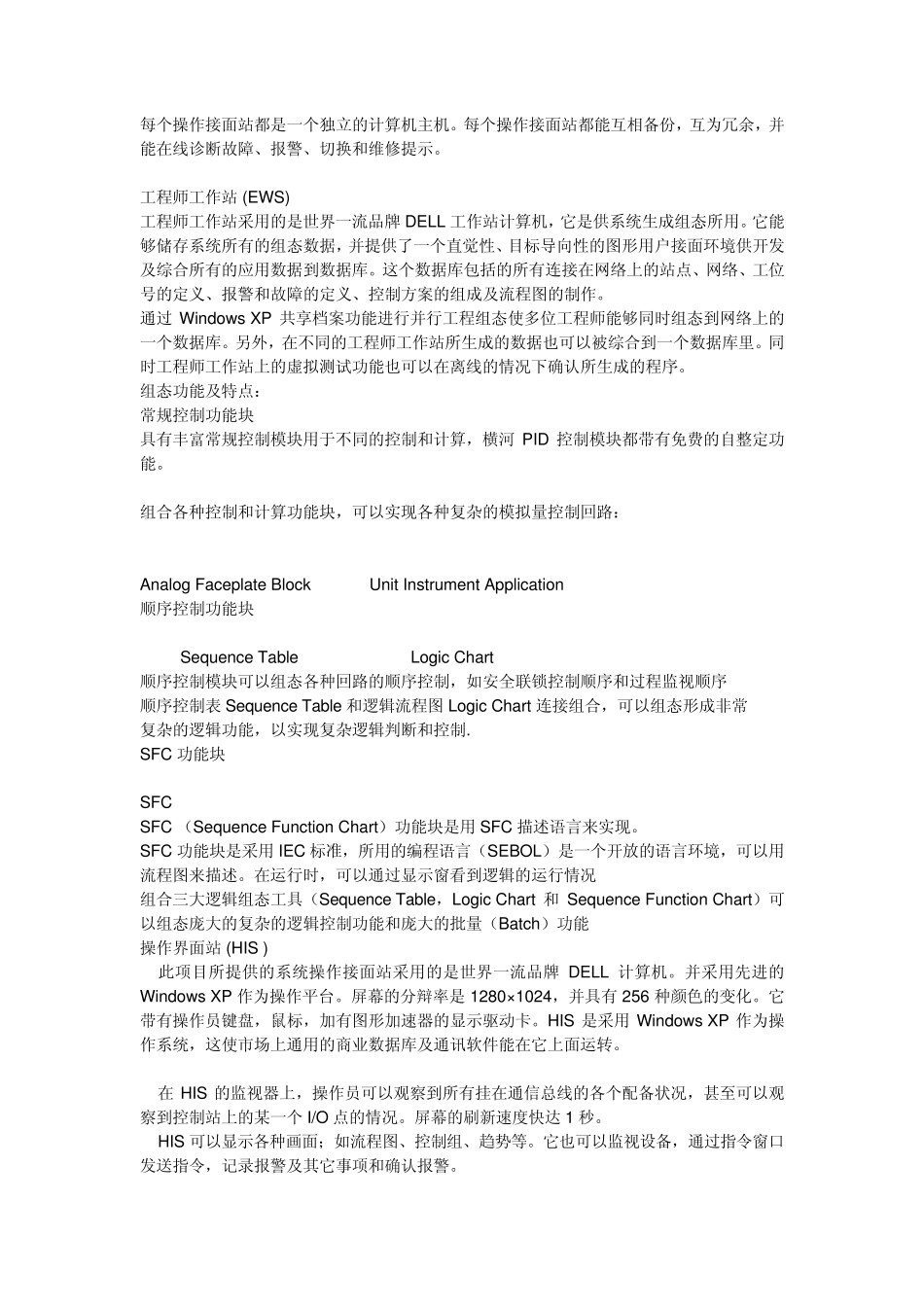

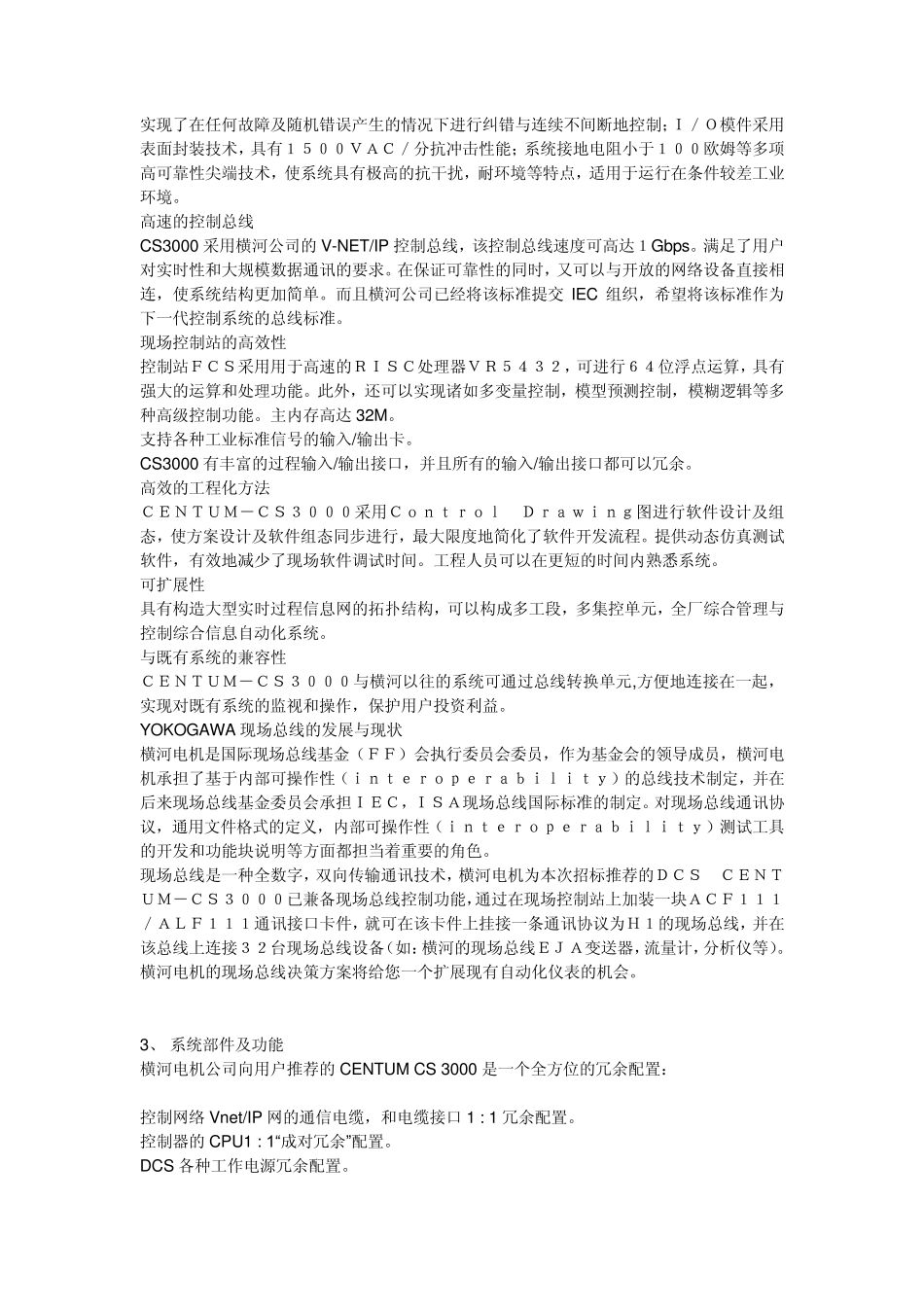

系统概述 1、 系统结构 横河电机 CENTUM CS 3000 R3 集散控制系统(DCS)是一个结构真正开放的系统，它是由以下元件所组成的 系统结构图 Human Interface Station (HIS) 操作站 用于运行操作和监视。采用了微软公司的 Windows 2000 或 Windows XP 作为操作系统和横河公司指定的工业用高性能计算机。因此系统工作站具有很强的安全性和可靠性。 Field Control Station (FCS) 现场控制器 用于过程Ｉ／Ｏ信号处理，完成模拟量调节、顺序控制、逻辑运算、批量控制等实时控制运算功能。 Engineering Station ( EWS) 工程师站 用于设计组态、仿真调试及操作监视。采用Ｗｉｎｄｏｗｓ２０００或最新的 Windows XP作为操作系统的横河指定的高性能计算机。 ESB 总线（Ｅｘｔｅｎｄｅｄ Ｓｅｒｉａｌ Ｂａｃｋｂｏａｒｄ Ｂｕｓ） 用于控制站内，中央主控制器ＦＣＵ同本地Ｉ／Ｏ节点之间进行数据传输的双重化实时通讯总线，网络拓扑构成：总线型，通讯速率：１２８Ｍｂｐｓ，每台控制站可连接１4 个Ｉ／Ｏ节点，最大通讯距离 2０ｍ。 ＥＲ总线（Ｅｎｈｅｎｃｅｄ Ｒｅｍｏｔｅ Ｂｕｓ） 用于控制站内本地Ｉ／Ｏ节点与远程Ｉ／Ｏ节点之间进行数据传输的双重化实时通讯总线，网络拓扑构成：总线型，通讯速率：１０Ｍｂｐｓ，每台控制站可从本地节点连接８个远程Ｉ／Ｏ节点，最大通讯距离２0ｋｍ。 Communication Gateway（ACG）通讯网关 作为用于将系统的控制总线和 DCS 上位机的以太网相连接的网关。 System Integration OPC Station（SIOS）OPC 系统集成网关 用于将系统控制总线 V net/IP 与 用于与子系统以太网相连接的网关。 V net/IP 控制总线 用于进行操作监视及信息交换的双重化实时控制网络。整个网络采用心型结构，兼容 V-net和 TCP/IP 协议。通讯速率：１Gｂｐｓ，通讯距离最大２０ｋｍ，连接站数：６４站／域，２５６站／系统。由于增加了控制网络的开放性，更多的非 CEMTUM 网络设备可以直接挂接在控制网络上。 2、 系统特点 综合性 ＣＥＮＴＵＭ－ＣＳ３０００开创了大规模集散型控制系统的新纪元。系统功能较前几代横河电机的 DCS 系统有了很大的提高。是一个真正安全的、可靠的、开放的 DCS 控制系统。 开放的网络结构 采用ＷｉｎｄｏｗｓXP 标准操作系统，支持ＤＤＥ／ＯＰＣ。既可以直接使用ＰＣ机通用的ＭＳ－Ｅｘｃｅｌ，Ｖｉｓｕａｌ Ｂａｓｉｃ编制报表...
