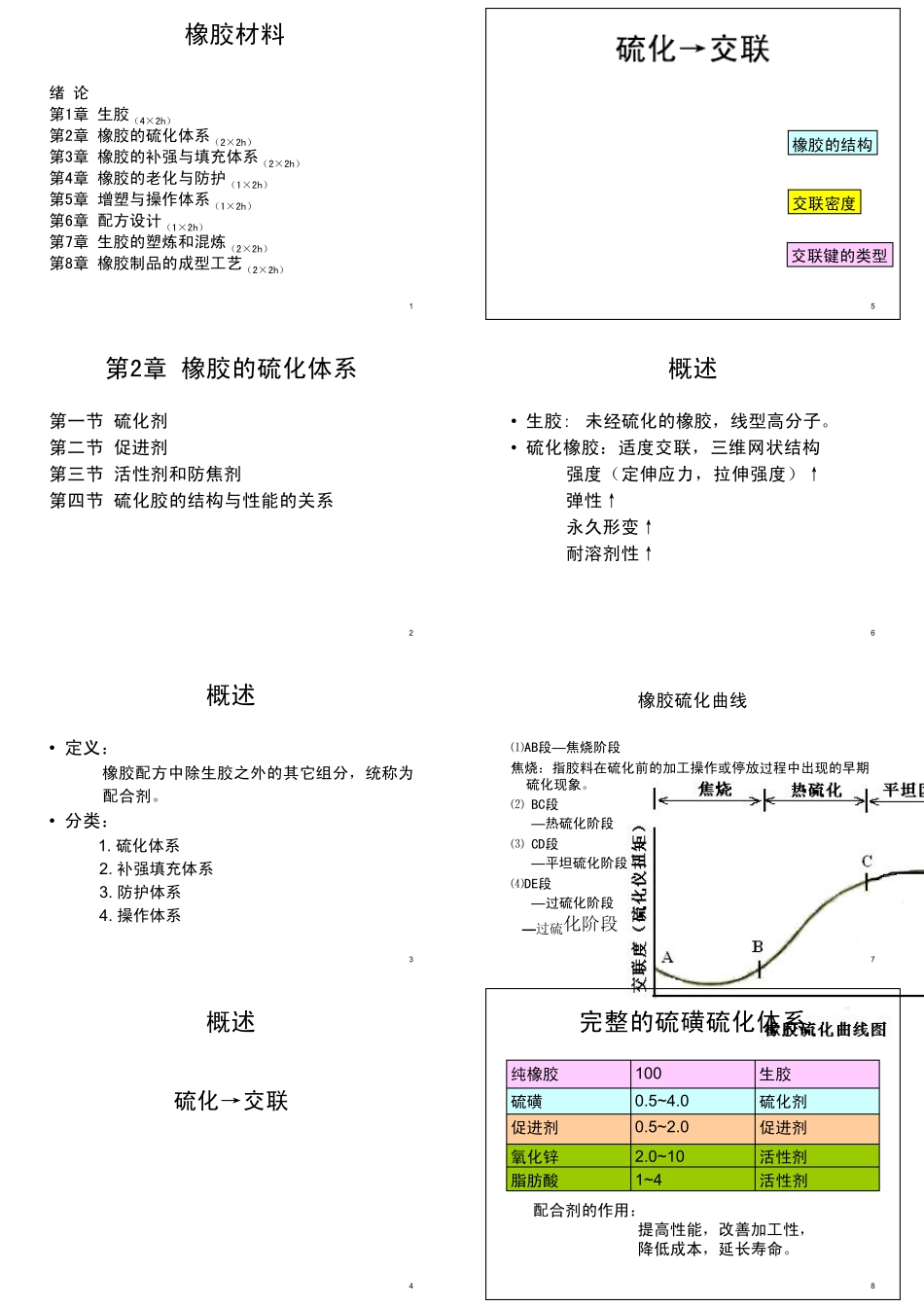

1橡胶材料绪论第1章生胶（4×2h）第2章橡胶的硫化体系（2×2h）第3章橡胶的补强与填充体系（2×2h）第4章橡胶的老化与防护（1×2h）第5章增塑与操作体系（1×2h）第6章配方设计（1×2h）第7章生胶的塑炼和混炼（2×2h）第8章橡胶制品的成型工艺（2×2h）2第2章橡胶的硫化体系第一节 硫化剂第二节 促进剂第三节 活性剂和防焦剂第四节 硫化胶的结构与性能的关系3概述• 定义：橡胶配方中除生胶之外的其它组分，统称为配合剂。• 分类：1. 硫化体系2. 补强填充体系3. 防护体系4. 操作体系4概述硫化→交联5橡胶的结构交联密度交联键的类型6概述• 生胶: 未经硫化的橡胶，线型高分子。• 硫化橡胶：适度交联，三维网状结构强度（定伸应力，拉伸强度）↑弹性↑永久形变↑耐溶剂性↑7橡胶硫化曲线⑴AB段— 焦烧阶段焦烧：指胶料在硫化前的加工操作或停放过程中出现的早期硫化现象。⑵ BC段— 热硫化阶段⑶ CD段— 平坦硫化阶段⑷DE段— 过硫化阶段—过硫化阶段8完整的硫磺硫化体系活性剂1~4脂肪酸活性剂2.0~10氧化锌促进剂0.5~2.0促进剂硫化剂0.5~4.0硫磺生胶100纯橡胶配合剂的作用：提高性能，改善加工性，降低成本，延长寿命。9耐油密封胶料配方实例221.3合计5氧化锌30邻苯二甲酸二辛酯1.5促进剂CZ1.5防老剂OD 1.5促进剂TMTD70炭黑N8800.3硫黄1.5硬脂酸100丁腈橡胶10第一节硫化剂一、硫磺二、含硫化合物三、过氧化物四、胺类硫化剂五、金属氧化物11第一节硫化剂一、硫磺（S, Sulfur）硫黄为天然的矿物，黄色固体，有结晶型和无定型两种，主要用于天然橡胶（NR）和二烯类（不饱和碳链）通用合成橡胶。12硫黄13、硫黄的品种和性质• 粉末硫黄（硫黄粉）广泛使用（正溶解度系数，喷硫现象）• 不溶性硫可避免胶料喷硫• 沉淀硫颗粒细，分散性好，用于高级橡胶制品14硫磺与橡胶的反应15硫磺的裂解16硫化胶的结构示意图174.交联键类型性能键能（kJ/mol）结构交联键类型耐热、耐老化性能较好,但强度低,耐疲劳性能较差机械强度高,耐疲劳性好,但耐热,耐老化性能较差。单硫键双硫键多硫键— C— S— C—— C— S2— C—— C— SX— C—227167115硫键的键能18、不同层次的硫磺硫化体系19、不同层次的硫磺硫化体系1）普通硫量硫化体系（Conventional Vulcanization，CV）• 用量: 硫黄>1.5份； 促进剂 0.5～1份• 硫化胶结构：以多硫键为主（占70%），低硫键较少• 硫化胶的性能特点: 拉伸强度高，弹性大，耐疲劳性好；耐...
