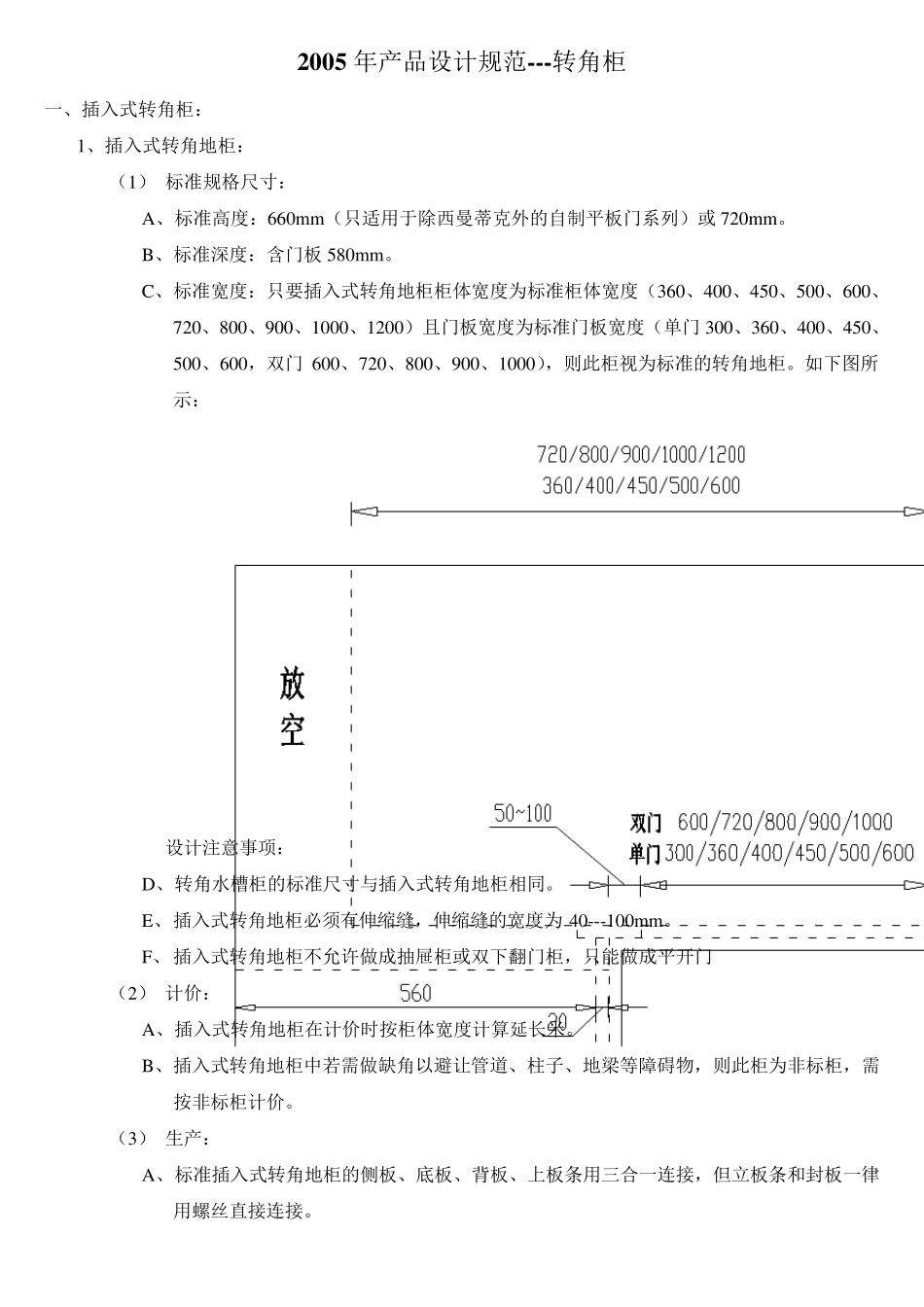

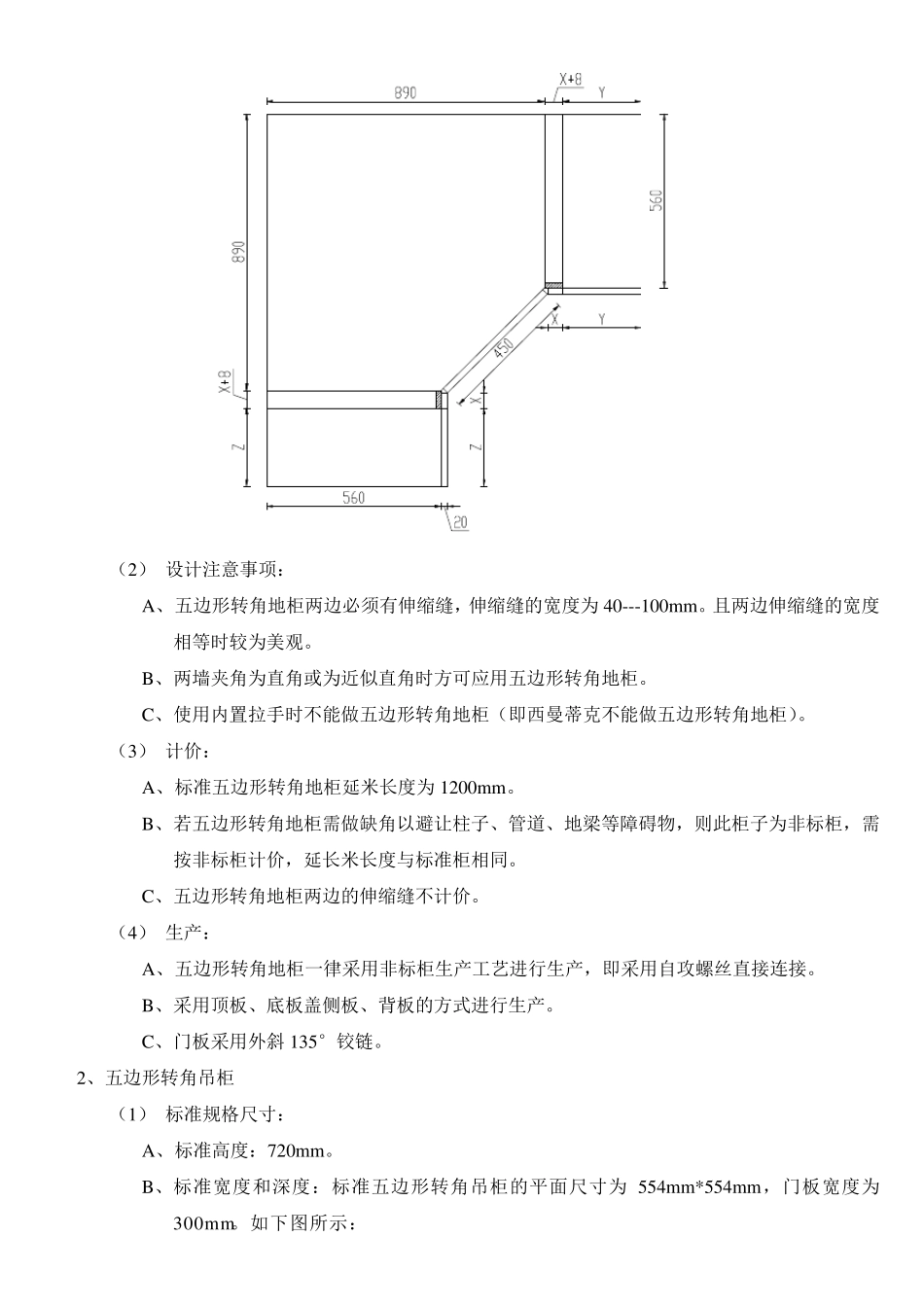

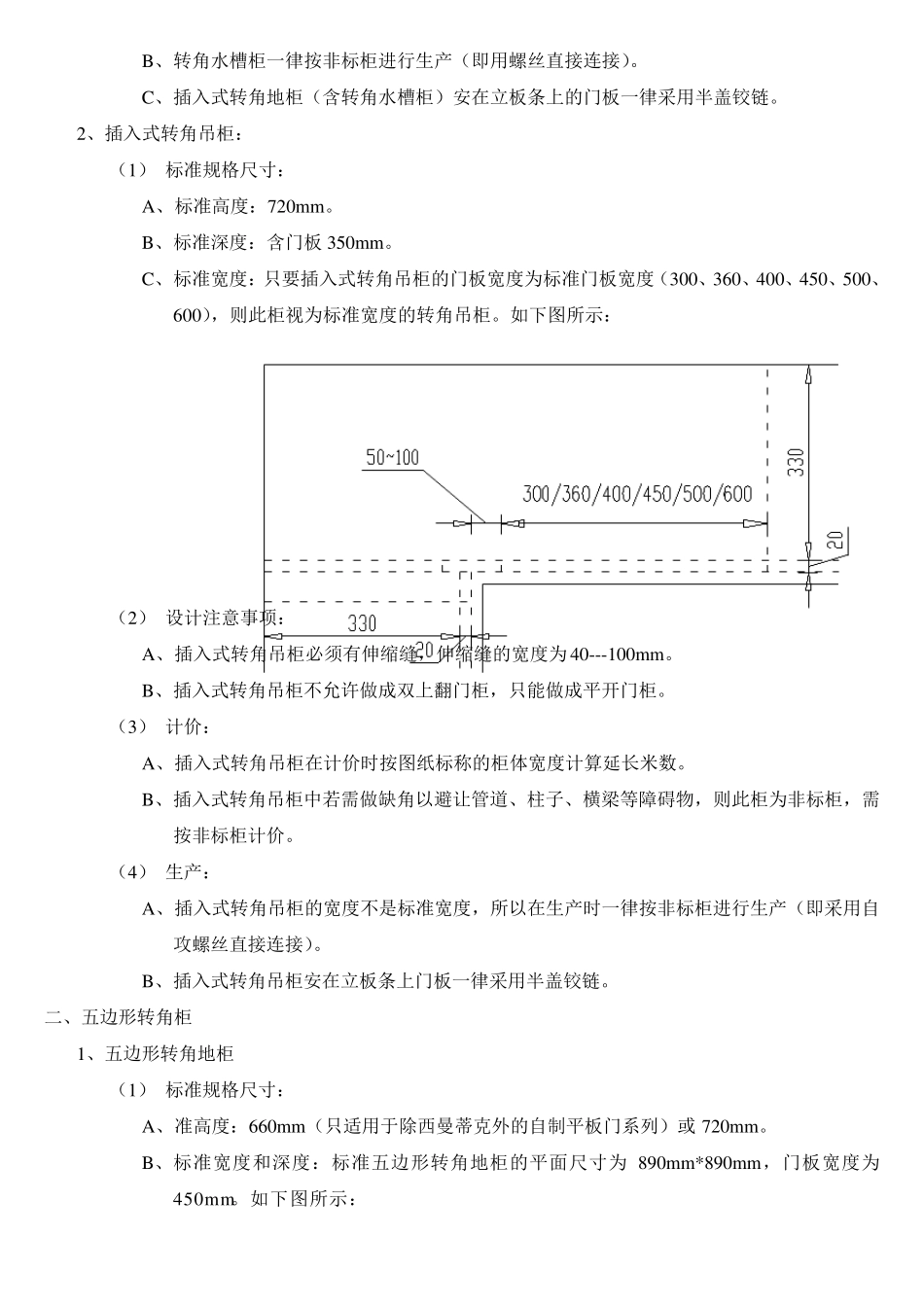

2 0 0 5 年产品设计规范---转角柜 一、插入式转角柜: 1、插入式转角地柜: (1) 标准规格尺寸: A、 标准高度:660m m (只适用于除西曼蒂克外的自制平板门系列)或 720m m 。 B、 标准深度:含门板 580m m 。 C、 标准宽度:只要插入式转角地柜柜体宽度为标准柜体宽度(360、400、450、500、600、720、800、900、1000、1200)且门板宽度为标准门板宽度(单门 300、360、400、450、500、600,双门 600、720、800、900、1000),则此柜视为标准的转角地柜。如下图所示: 设计注意事项: D、 转角水槽柜的标准尺寸与插入式转角地柜相同。 E、 插入式转角地柜必须有伸缩缝,伸缩缝的宽度为 40---100m m 。 F、 插入式转角地柜不允许做成抽屉柜或双下翻门柜,只能做成平开门 (2) 计价: A、 插入式转角地柜在计价时按柜体宽度计算延长米。 B、 插入式转角地柜中若需做缺角以避让管道、柱子、地梁等障碍物,则此柜为非标柜,需按非标柜计价。 (3) 生产: A、 标准插入式转角地柜的侧板、底板、背板、上板条用三合一连接,但立板条和封板一律用螺丝直接连接。 B、 转角水槽柜一律按非标柜进行生产(即用螺丝直接连接)。 C、 插入式转角地柜(含转角水槽柜)安在立板条上的门板一律采用半盖铰链。 2、插入式转角吊柜: (1) 标准规格尺寸: A、 标准高度:720mm。 B、 标准深度:含门板 350mm。 C、 标准宽度:只要插入式转角吊柜的门板宽度为标准门板宽度(300、360、400、450、500、600),则此柜视为标准宽度的转角吊柜。如下图所示: (2) 设计注意事项: A、 插入式转角吊柜必须有伸缩缝,伸缩缝的宽度为 40---100mm。 B、 插入式转角吊柜不允许做成双上翻门柜,只能做成平开门柜。 (3) 计价: A、 插入式转角吊柜在计价时按图纸标称的柜体宽度计算延长米数。 B、 插入式转角吊柜中若需做缺角以避让管道、柱子、横梁等障碍物,则此柜为非标柜,需按非标柜计价。 (4) 生产: A、 插入式转角吊柜的宽度不是标准宽度,所以在生产时一律按非标柜进行生产(即采用自攻螺丝直接连接)。 B、 插入式转角吊柜安在立板条上门板一律采用半盖铰链。 二、五边形转角柜 1、五边形转角地柜 (1) 标准规格尺寸: A、 准高度:660mm(只适用于除西曼蒂克外的自制平板门系列)或 720mm。 B、 标准宽度和深度:标准五边形转角地柜的平面尺寸为 890mm*890mm ,...
