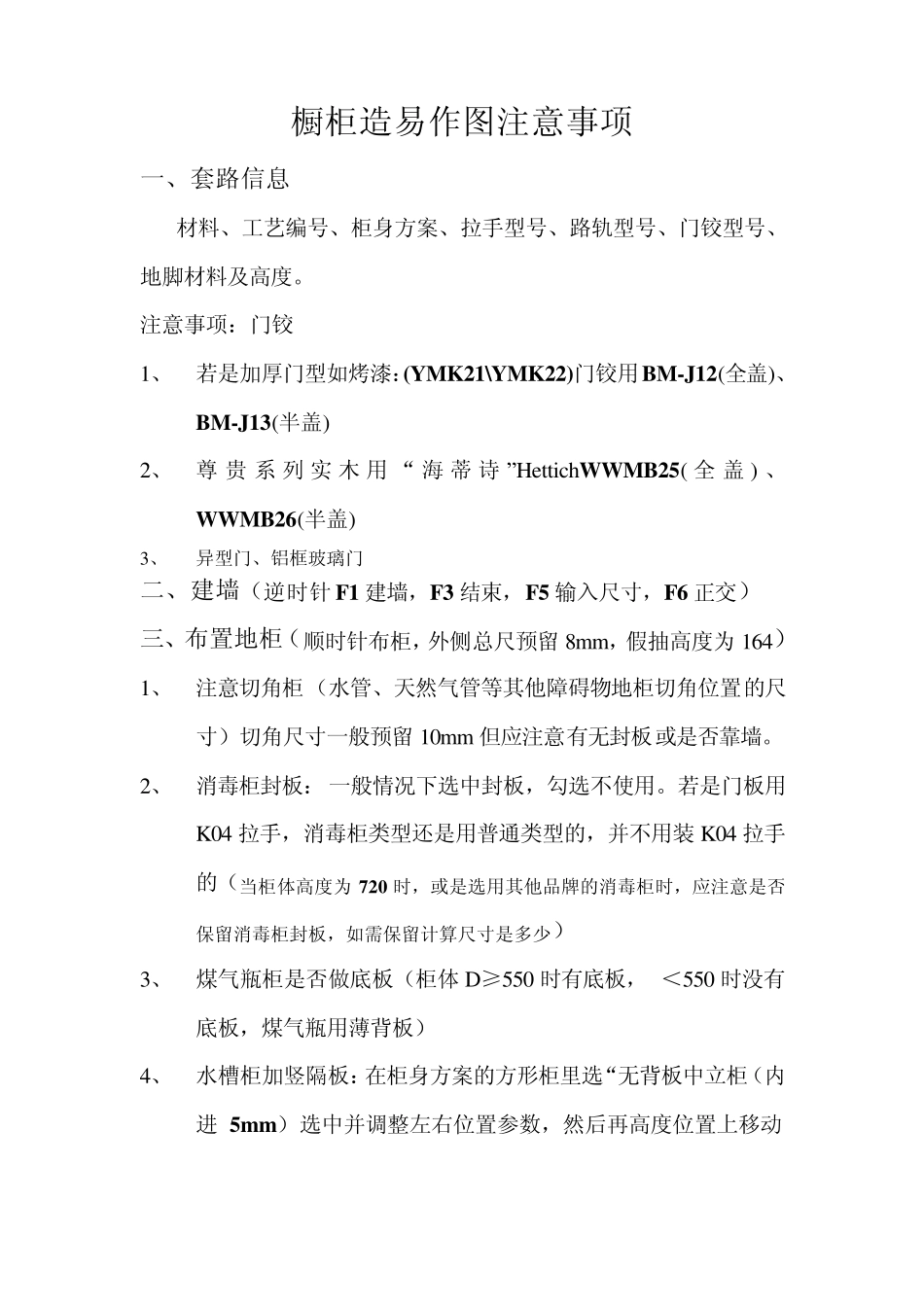

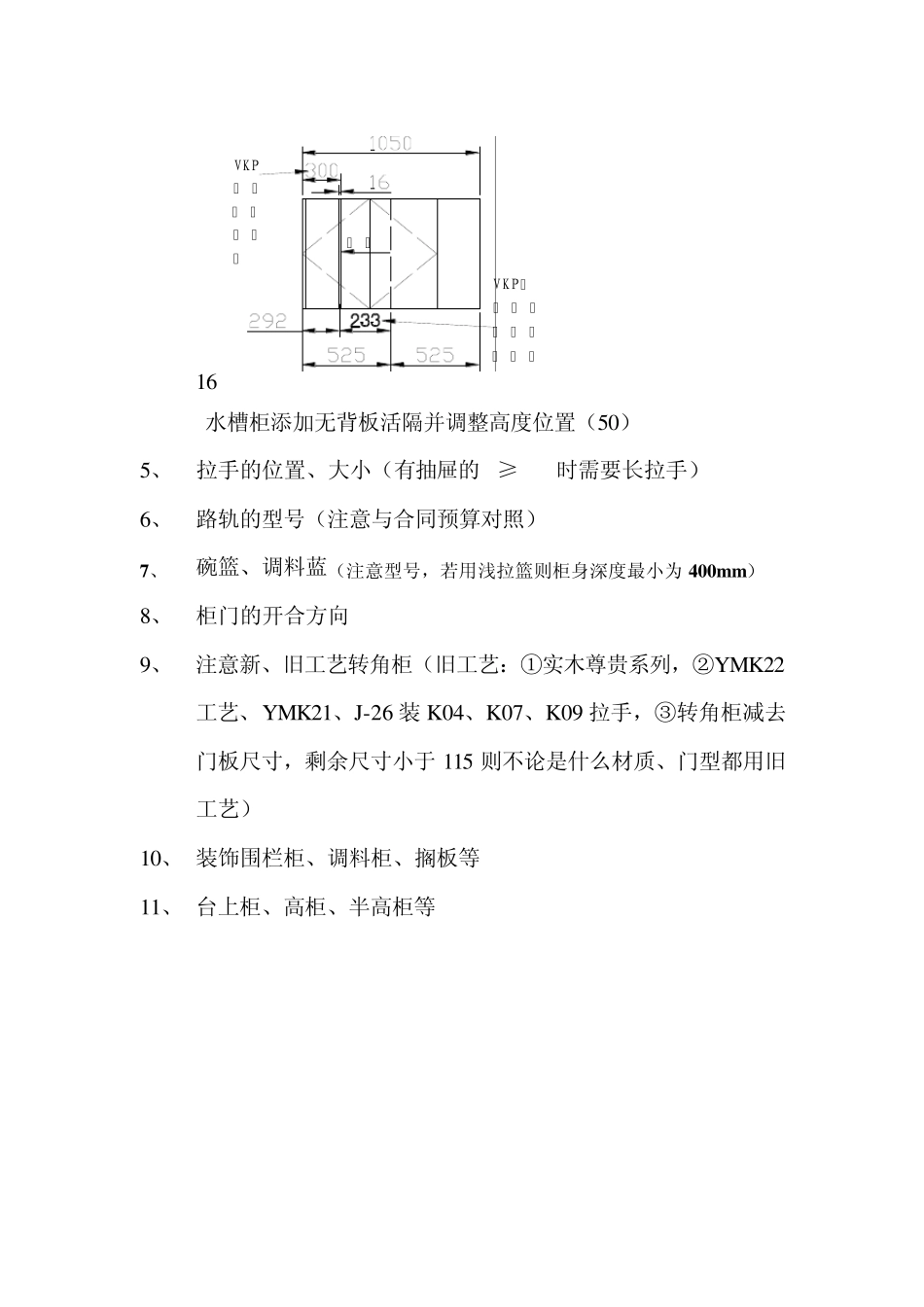

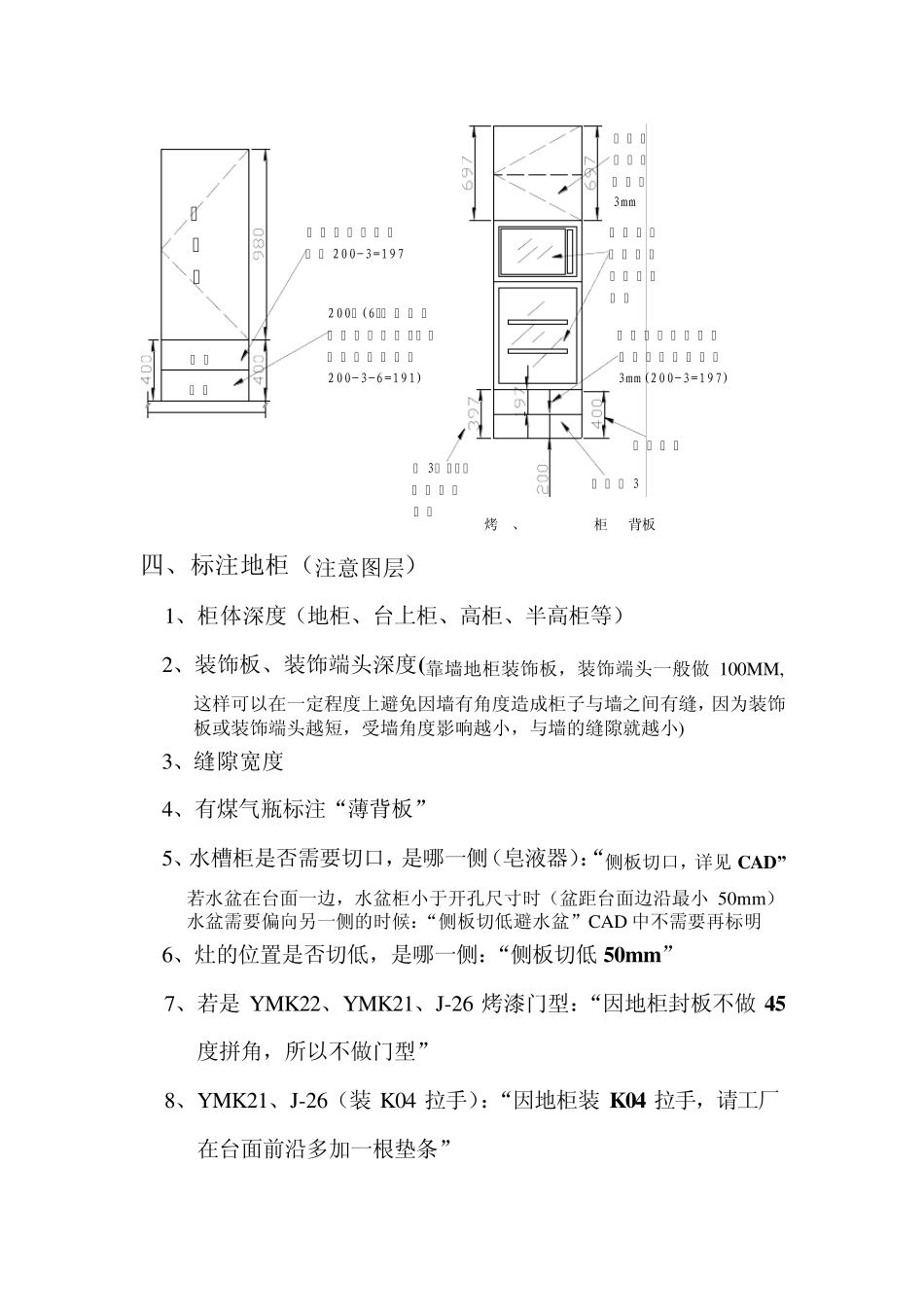

橱柜造易作图注意事项 一、套路信息 材料、工艺编号、柜身方案、拉手型号、路轨型号、门铰型号、地脚材料及高度。 注意事项:门铰 1、 若是加厚门型如烤漆:(YMK21\YMK22)门铰用BM-J12(全盖)、BM-J13(半盖) 2、 尊贵系列实木用“ 海 蒂 诗 ”HettichWWMB25( 全盖) 、WWMB26(半盖) 3、 异型门、铝框玻璃门 二、建墙(逆时针 F1 建墙,F3 结束,F5 输入尺寸,F6 正交) 三、布置地柜(顺时针布柜,外侧总尺预留 8mm,假抽高度为 164) 1、 注意切角柜(水管、天然气管等其他障碍物地柜切角位置的尺寸)切角尺寸一般预留 10mm 但应注意有无封板或是否靠墙。 2、 消毒柜封板:一般情况下选中封板,勾选不使用。若是门板用K04 拉手,消毒柜类型还是用普通类型的,并不用装 K04 拉手的(当柜体高度为 720 时,或是选用其他品牌的消毒柜时,应注意是否保留消毒柜封板,如需保留计算尺寸是多少) 3、 煤气瓶柜是否做底板(柜体 D≥550 时有底板,D<550 时没有底板,煤气瓶用薄背板) 4、 水槽柜加竖隔板:在柜身方案的方形柜里选“无背板中立柜(内进 5m m )选中并调整左右位置参数,然后再高度位置上移动16VKP立 面图 标注 尺寸VKP中输 入 尺寸 向 左为 负 数向 左 水槽柜添加无背板活隔并调整高度位置(50) 5、 拉手的位置、大小(有抽屉的W≥600时需要长拉手) 6、 路轨的型号(注意与合同预算对照) 7、 碗篮、调料蓝(注意型号,若用浅拉篮则柜身深度最小为 400m m ) 8、 柜门的开合方向 9、 注意新、旧工艺转角柜(旧工艺:①实木尊贵系列,②YMK22工艺、YMK21、J-26 装 K04、K07、K09 拉手,③转角柜减去门板尺寸,剩余尺寸小于 115 则不论是什么材质、门型都用旧工艺) 10、 装饰围栏柜、调料柜、搁板等 11、 台上柜、高柜、半高柜等 200 (6实际 为 抽 屉与 台 面 的 距 离 ,抽 屉的 实 际 成 型 高 度200-3-6=191)抽 屉 的 实 际 成 型高 度 200-3=197台上柜抽 屉抽 屉09年烤箱、微波炉功能柜(厚背板)软 件 默认 门 板高 度 减3mm电 器 下 面 的 一 扇 门板 高 度 需 要 手 动 减3mm(200-3=197)注 意 不 同电 器 型 号上 扣 下 扣尺 寸减 3后 VKP中 的 标 注尺 寸不 用 减 3计 算 尺 寸 四、标注地柜(注意图层) 1、柜体深度(地柜、台上柜、高柜、半高柜等) 2、装饰板、装饰端...
