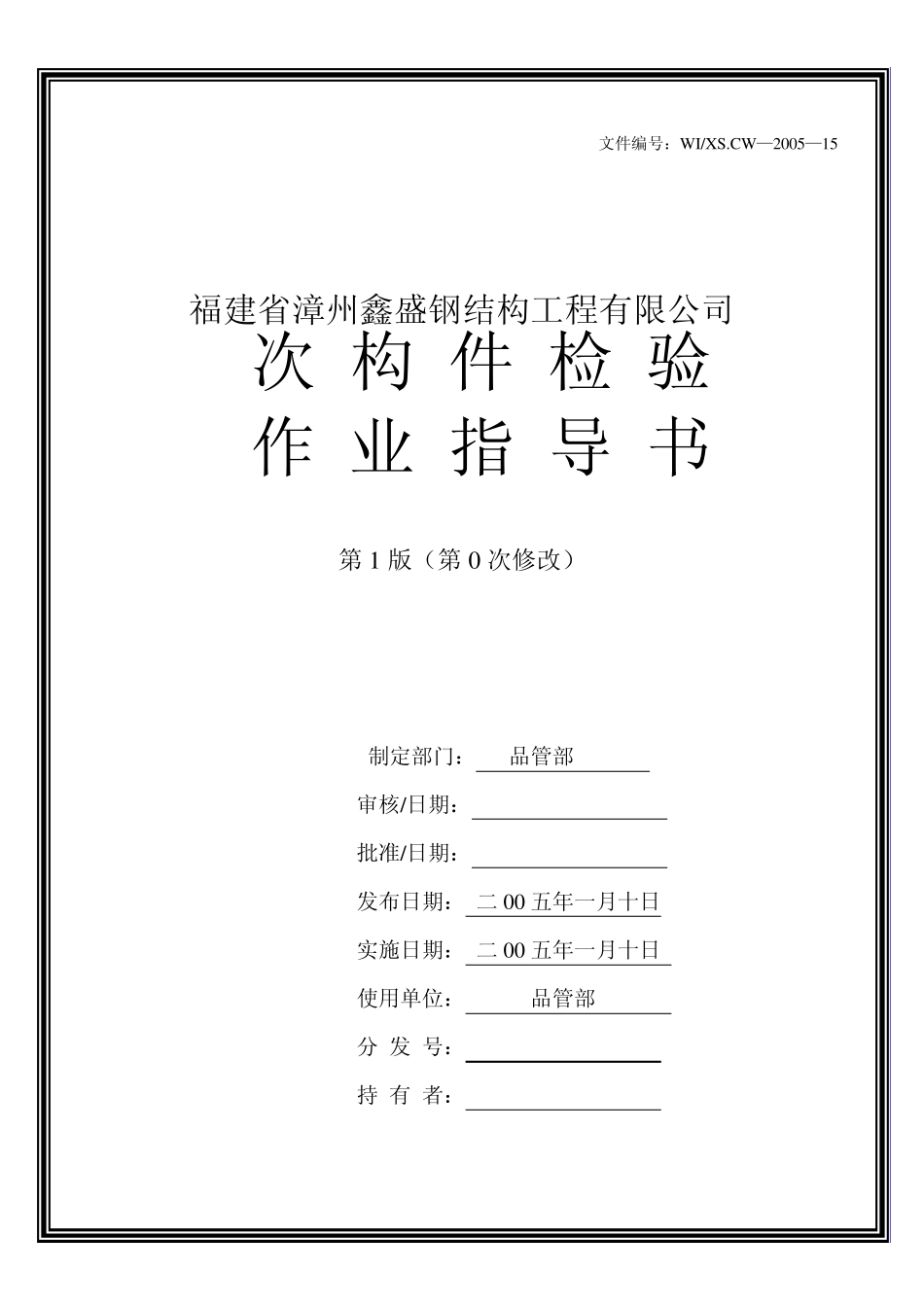

文件编号:WI/XS.CW—2005—15 福建省漳州鑫盛钢结构工程有限公司 次 构 件 检 验作 业 指 导 书 第 1 版(第 0 次修改) 制定部门: 品管部 审核/日期: 批准/日期: 发布日期: 二 00 五年一月十日 实施日期: 二 00 五年一月十日 使用单位: 品管部 分 发 号: 持 有 者: 制订部门:品管部 次构件检验手册 文件编号:WI/XS.CW-2005-09 制订日期:05 年04 月11 日 第1 版 第2/14 页 第一条:适用范围 此标准适用于本公司制作次构件或外包次构件验收用. 第二条:人员资格及检测仪器要求 2.1 检查人员须经过公司培训,并经考试合格. 2.2 检测仪器须经校验合格,并在使用期限内. 第三条:检查类别 侧撑梁、斜撑、拉杆、系杆、 地脚螺栓、气楼骨架、天车桁架、爬梯、推拉门、拱形门、剪刀撑、制动桁架。 第四条:批之构成 同一天生产的同一批规格之次构件列为一批 第五条:判定基准:检查工具及检测方法 5 材质检验 5.1.1 如是本公司制作次构件,依进料检验作业指导书作业 5.1.2 如是外包次构件验收时,须检附原材料质保书,且存入质保资料文件中 制订部门:品管部 次构件检验手册 文件编号:WI/XS.CW-2005-09 制订日期:05 年04 月11 日 第1 版 第3/14 页 5.2 检测侧撑梁时,应符合下表规规定(依据GB50205-2001) 项目 判定基准 检查工具 检测方法 长度L ±3.0 卷尺 卷尺髯拉直,用卷尺沿侧撑梁测量 外侧安装孔距 L1 ±3.0 卷尺 用卷尺测量孔距,卷尺须拉直 管径 d ±2.0 光标卡尺 用游标卡尺在圆管基本一横截面之两个互相垂直方向进行测量 孔位 ±3.0 直尺 孔间距 L1 ±1.5 弯曲度 ≤L/1000 水线\直尺 侧撑梁两端间距距离利用水线拉紧,以直尺在中央 焊脚 ≥0.7t 焊接用规 清渣打打磨 干净 目视 焊缝成形 无焊瘤\无焊渣 目视 附:ST 梁示意图 制订部门:品管部 次构件检验手册 文件编号:WI/XS.CW-2005-09 制订日期:05 年04 月11 日 第1 版 第4/14 页 5.3 检测剪刀撑\斜撑时,须符合下表之规定 项目 判定基准 检查工具 检测方法 长度L ±5.0 卷尺 卷尺测量长度\孔间距 外侧安装孔距 L1 ±3.0 直尺\卷尺 用直尺/卷尺测量孔间距 孔间距 ±1.5 直尺\卷尺 孔位 ±3.0 直尺\卷尺 孔径 ±1.0 直尺 用直尺测量孔径 焊缝成型 无焊渣\焊瘤 目视 附:剪刀\斜撑示意图 5.4 检测拉杆,须符合下表之规定...
