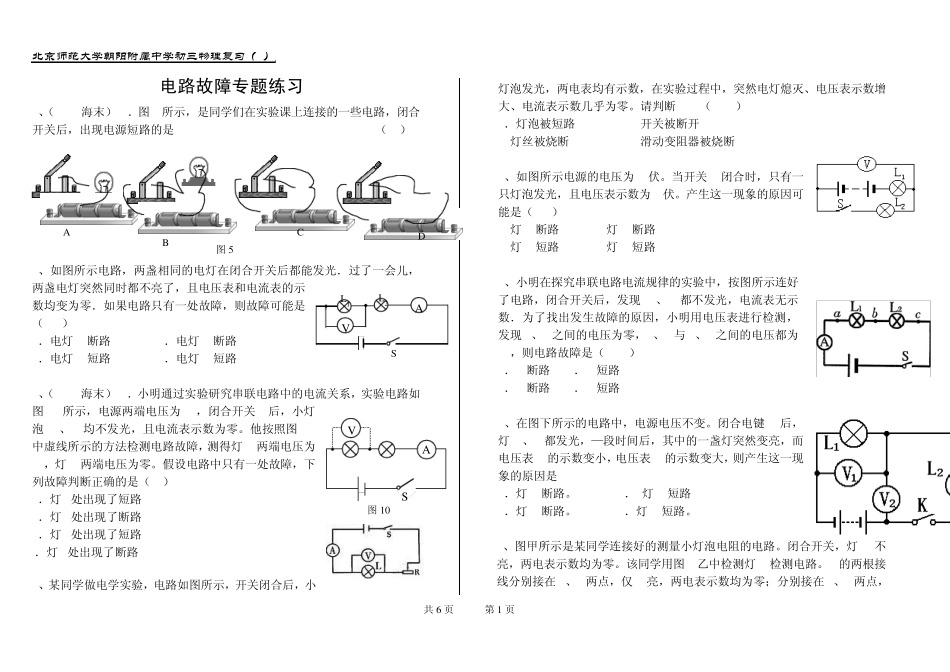

北京师范大学朝阳附属中学初三物理复习（3） 共 6 页 第 1 页 A V L1 L2 S 图 10 V S A 电路故障专题练习 1、（2010海末）10．图 5所示，是同学们在实验课上连接的一些电路，闭合开关后，出现电源短路的是 （ ） 2、如图所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路只有一处故障，则故障可能是 （ ） A．电灯 L1断路 B．电灯 L2断路 C．电灯 L1短路 D．电灯 L2短路 3、（2007海末）12．小明通过实验研究串联电路中的电流关系，实验电路如图 10所示，电源两端电压为 3V，闭合开关 S后，小灯泡 L1、L2均不发光，且电流表示数为零。他按照图 10中虚线所示的方法检测电路故障，测得灯 L1两端电压为3V，灯 L2两端电压为零。假设电路中只有一处故障，下列故障判断正确的是（ ） A．灯L1处出现了短路 B．灯L1处出现了断路 C．灯L2处出现了短路 D．灯L2处出现了断路 4、某同学做电学实验，电路如图所示，开关闭合后，小灯泡发光，两电表均有示数，在实验过程中，突然电灯熄灭、电压表示数增大、电流表示数几乎为零。请判断 （ ） A．灯泡被短路 B.开关被断开 C.灯丝被烧断 D.滑动变阻器被烧断 5、如图所示电源的电压为 6伏。当开关 S闭合时，只有一只灯泡发光，且电压表示数为 6伏。产生这一现象的原因可能是（ ） A.灯 L1断路 B.灯 L2断路 C.灯 L1短路 D.灯 L2短路 6、小明在探究串联电路电流规律的实验中，按图所示连好了电路，闭合开关后，发现 L1、L2都不发光，电流表无示数．为了找出发生故障的原因，小明用电压表进行检测，发现 b、c之间的电压为零，a、b与a、c之间的电压都为3V，则电路故障是（ ） A．L1断路 B．L1短路 C．L2断路 D．L2短路 7、在图下所示的电路中，电源电压不变。闭合电键K后，灯 L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表 Vl的示数变小，电压表 V2的示数变大，则产生这一现象的原因是 ( ) A．灯 L1断路。 B．.灯 Ll短路 C．灯 L2断路。 D．灯 L2短路。 8、图甲所示是某同学连接好的测量小灯泡电阻的电路。闭合开关，灯 E1不亮，两电表示数均为零。该同学用图 6乙中检测灯 E2检测电路。E2的两根接线分别接在 B、N两点，仅 E2亮，两电表示数均为零；分别接在 A、C两点， A 图 5 C D B 北京师范大学朝阳附属中学初三物...
