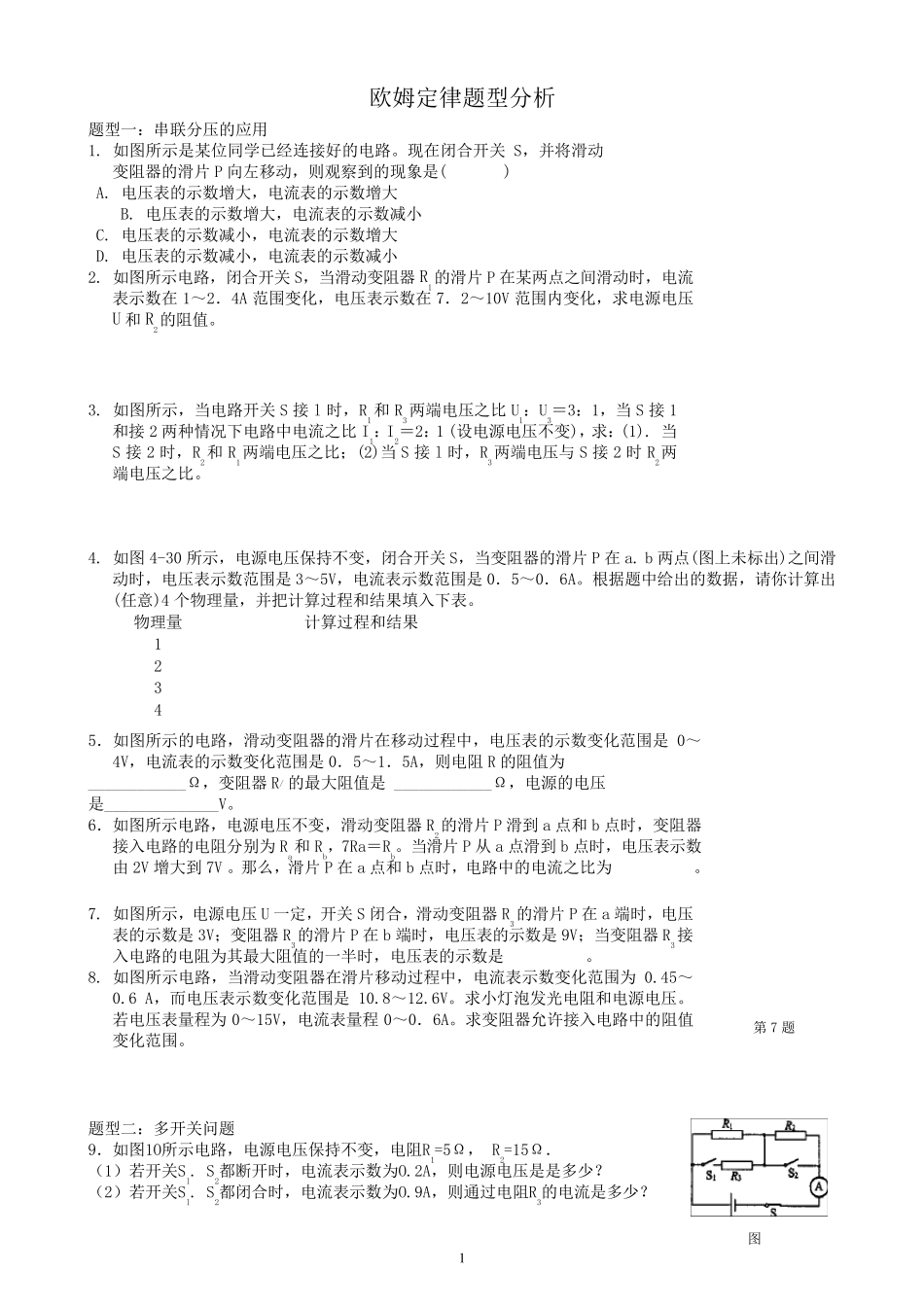

1 欧姆定律题型分析 题型一：串联分压的应用 1. 如图所示是某位同学已经连接好的电路。现在闭合开关S，并将滑动变阻器的滑片P 向左移动，则观察到的现象是( ) A. 电压表的示数增大，电流表的示数增大 B. 电压表的示数增大，电流表的示数减小 C. 电压表的示数减小，电流表的示数增大 D. 电压表的示数减小，电流表的示数减小 2. 如图所示电路，闭合开关S，当滑动变阻器R1的滑片P 在某两点之间滑动时，电流表示数在1～2．4A 范围变化，电压表示数在7．2～10V 范围内变化，求电源电压U 和R2的阻值。 3. 如图所示，当电路开关S 接l 时，R1和R3两端电压之比U1：U3＝3：1，当S 接1和接2 两种情况下电路中电流之比I1：I2＝2：1 (设电源电压不变)，求：(1). 当S 接2 时，R2和R1两端电压之比；(2)当S 接l 时，R3两端电压与S 接2 时R2两端电压之比。 4. 如图4-30 所示，电源电压保持不变，闭合开关S，当变阻器的滑片P 在a. b 两点(图上未标出)之间滑动时，电压表示数范围是3～5V，电流表示数范围是0．5～0．6A。根据题中给出的数据，请你计算出(任意)4 个物理量，并把计算过程和结果填入下表。 物理量 计算过程和结果 1 2 3 4 5．如图所示的电路，滑动变阻器的滑片在移动过程中，电压表的示数变化范围是0～4V，电流表的示数变化范围是0．5～1．5A，则电阻R 的阻值为 ____________Ω，变阻器R/ 的最大阻值是 ____________Ω，电源的电压 是______________V。 6．如图所示电路，电源电压不变，滑动变阻器R2的滑片P 滑到a 点和b 点时，变阻器接入电路的电阻分别为Ra和Rb，7Ra＝Rb。当滑片P 从 a 点滑到b 点时，电压表示数由 2V 增大到7V 。那么，滑片P 在a 点和b 点时，电路中的电流之比为 。 7. 如图所示，电源电压U 一定，开关S 闭合，滑动变阻器R3的滑片P 在a 端时，电压表的示数是3V；变阻器R3的滑片P 在b 端时，电压表的示数是9V；当变阻器R3接入电路的电阻为其最大阻值的一半时，电压表的示数是 。 8. 如图所示电路，当滑动变阻器在滑片移动过程中，电流表示数变化范围为0.45～0.6 A，而电压表示数变化范围是10.8～12.6V。求小灯泡发光电阻和电源电压。若电压表量程为0～15V，电流表量程0～0．6A。求变阻器允许接入电路中的阻值变化范围。 题型二：多开关问题 9．如图1O所示电路，电源电压保持不变，电阻R1=5Ω， R2=15Ω． （1）若开关Sl. S2都断开时，电流表示数...
