欧姆龙NJ网络实验NJ与HMI通信

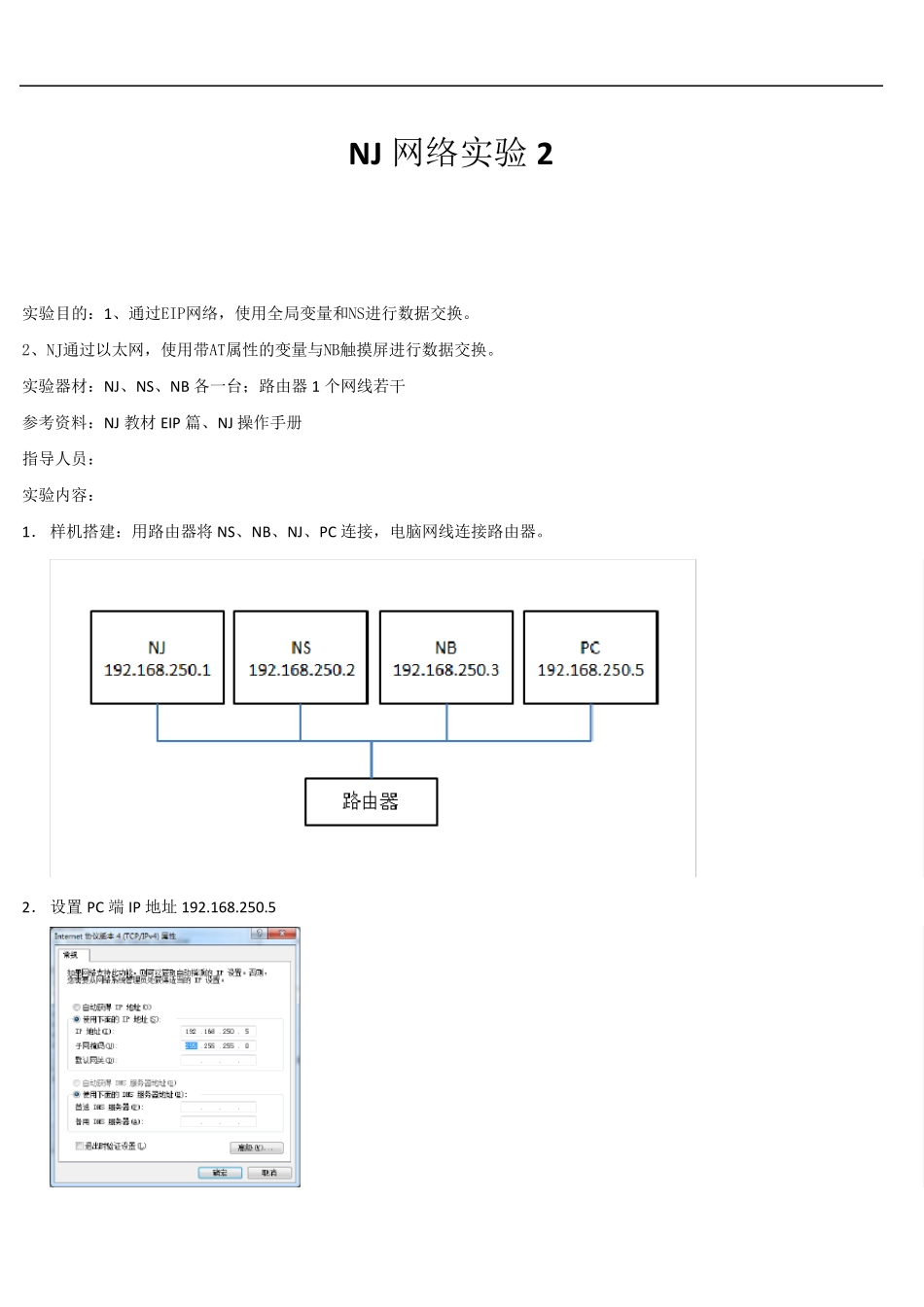

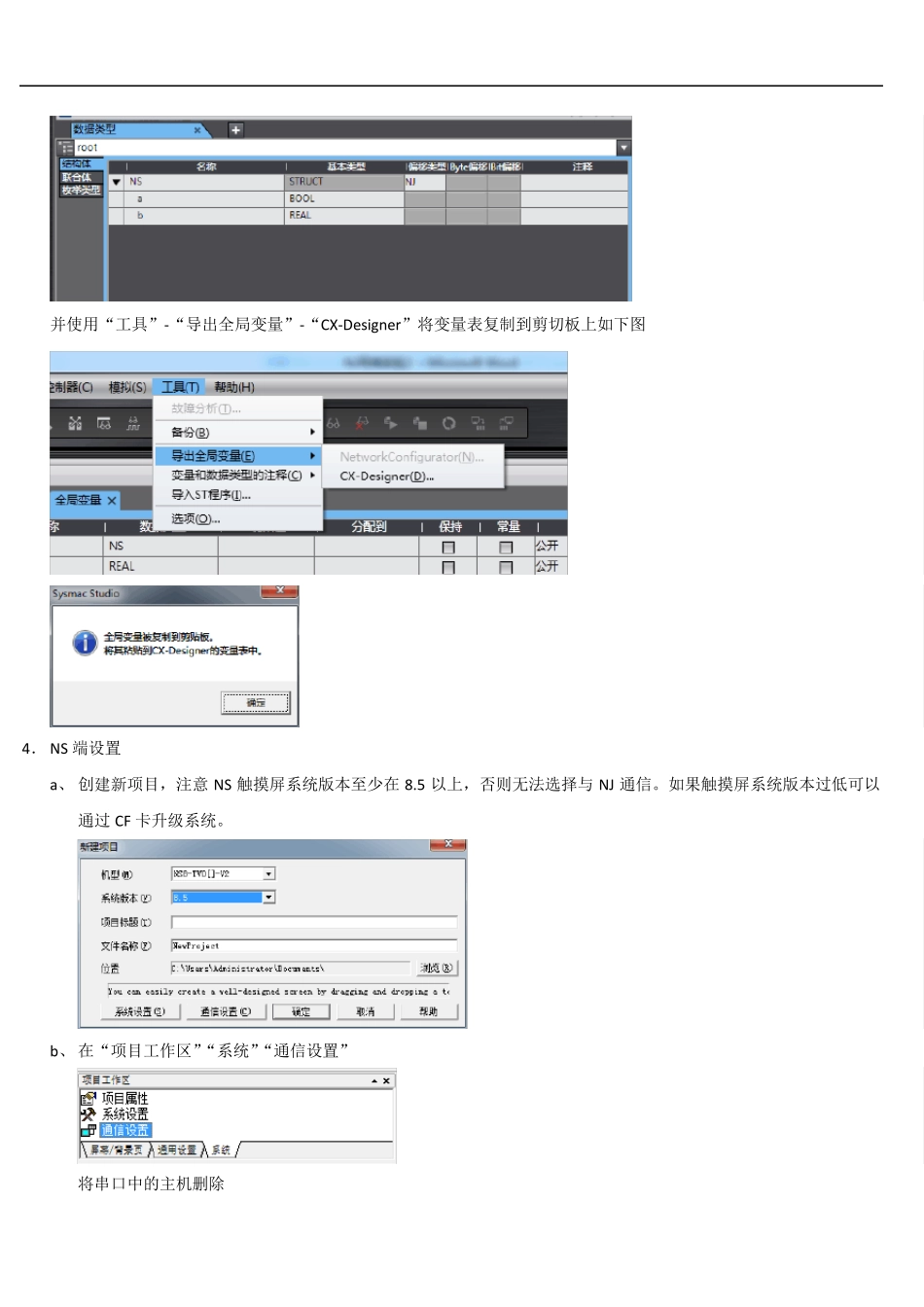

N J 网络实验2 实验目的：1、通过EIP网络，使用全局变量和NS进行数据交换。 2、NJ通过以太网，使用带AT属性的变量与NB触摸屏进行数据交换。 实验器材：NJ、NS、NB 各一台；路由器 1 个网线若干 参考资料：NJ 教材 EIP 篇、NJ 操作手册 指导人员： 实验内容： 1． 样机搭建：用路由器将 NS、NB、NJ、PC 连接，电脑网线连接路由器。 2． 设置 PC 端 IP 地址 192.168.250.5 3． NJ 端设置 a、由于NJ 默认地址为192.168.250.1，本次直接使用这个IP 地址，在软件通信设置中选择；IP 地址使用如下 b、NJ 本机IP 地址设置在“控制器设置”下“内置EIP 端口设置” c、NJ 端创建变量 “数据”下选择“全局变量”右键添加四个新变量，设置变量 NS_real，数据类型 REAL 网络公开；设置变量 NS_bool，数据类型 BOOL，并且设置成网络公开。设置变量 NB_bool，数据类型 BOOL，分配%W0.00，网络不公开，并设置变量NB_WORD，数据类型 WORD 分配到%W0 网络不公开。 在“数据类型”下选择结构体窗口，创建新的数据类型，并命名为NS，并添加新成员 a、b；a 设置为bool 型，b 设置为real 型，如下图所示。 并使用“工具”-“导出全局变量”-“CX-Designer”将变量表复制到剪切板上如下图 4． NS 端设置 a、 创建新项目，注意 NS 触摸屏系统版本至少在 8.5 以上，否则无法选择与 NJ 通信。如果触摸屏系统版本过低可以通过 CF 卡升级系统。 b、 在“项目工作区”“系统”“通信设置” 将串口中的主机删除 在“Ethernet”选择以太网使用并设置 IP 地址 192.168.250.3；注意节点地址与 IP 地址末位相同，并建立主机 HOST3如图 HOST3 主机设置 192.168.250.1；并主机类型选择 SYSMAC-NJ c、 在“项目工作区”“通用设置”“变量表”中 粘贴变量，选择 HOST3 主机，注意 NJ 中的结构体变量在NS 中以 NS_A.a 和 NS_B.b 显示 d、 在画面中创建两个位按钮两个数字输入，将位按钮分别分配给数据类型为 BOOL 的 NS_bo o l 及 NS_A.a；将数字输入分配到数据类型 REAL；注意数字输入设置时存储格式选择 REAL，否则触摸屏报错。 e 、 下载触摸屏程序观察实验效果，实验成功。 5． NB 端设置 a、 硬件组态，在元件库中 “HMI”选项选择 NB7W-TW01B 以太网型触摸屏拖拽到右面硬件组态窗口中，并选择水平放置 “PLC”选项中，选择 OMRONCJ/CS/NJ Series Eth...
