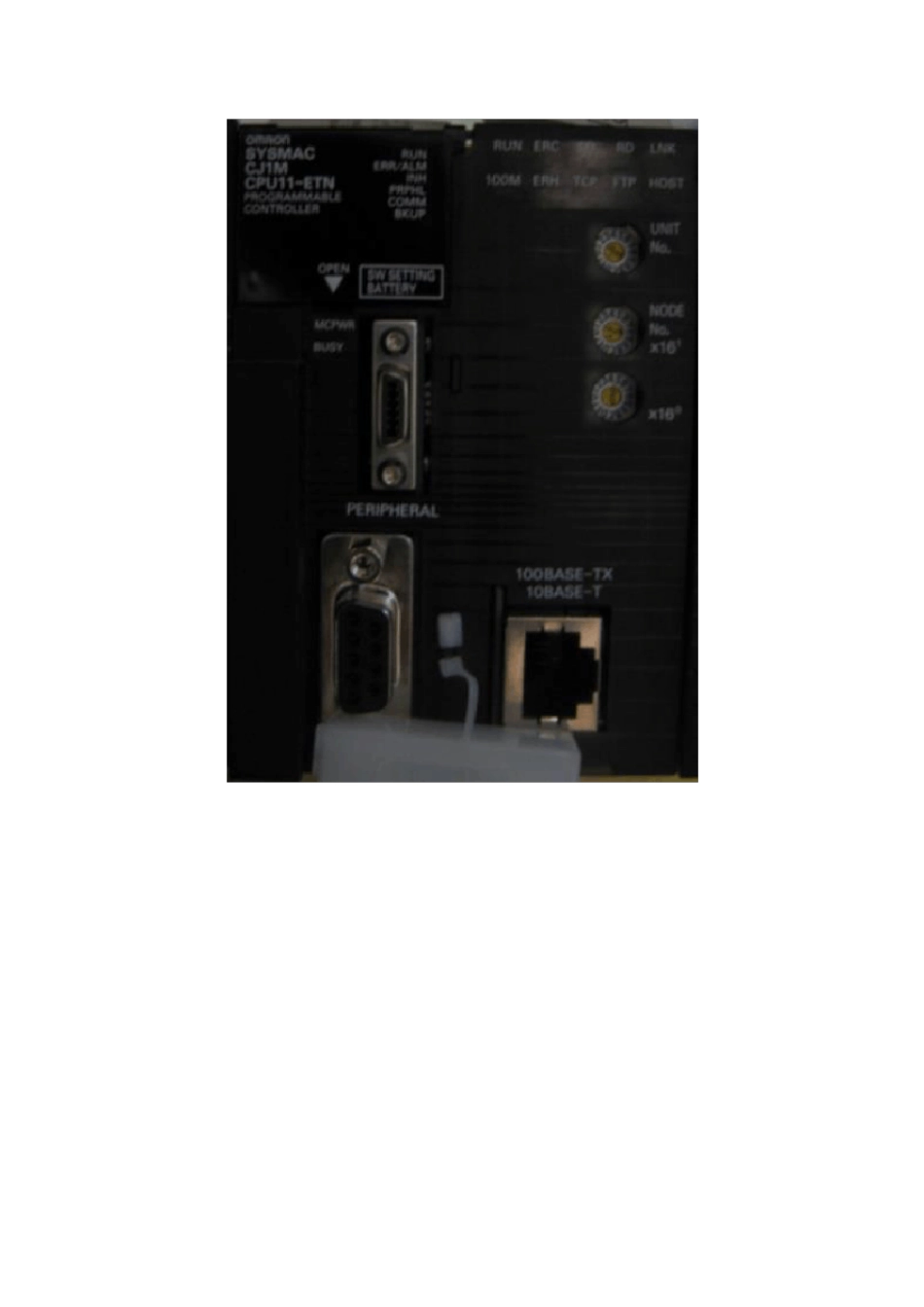

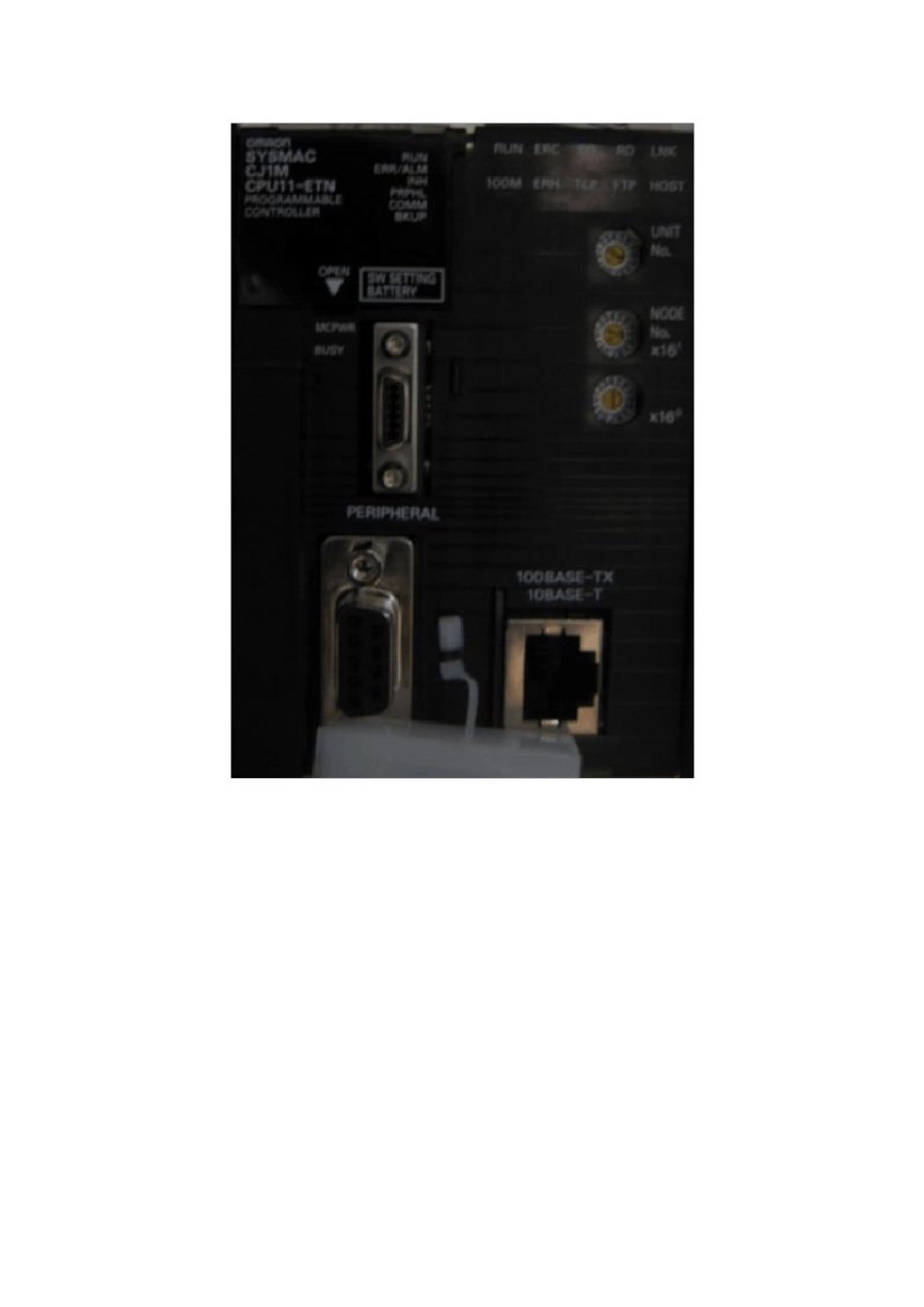

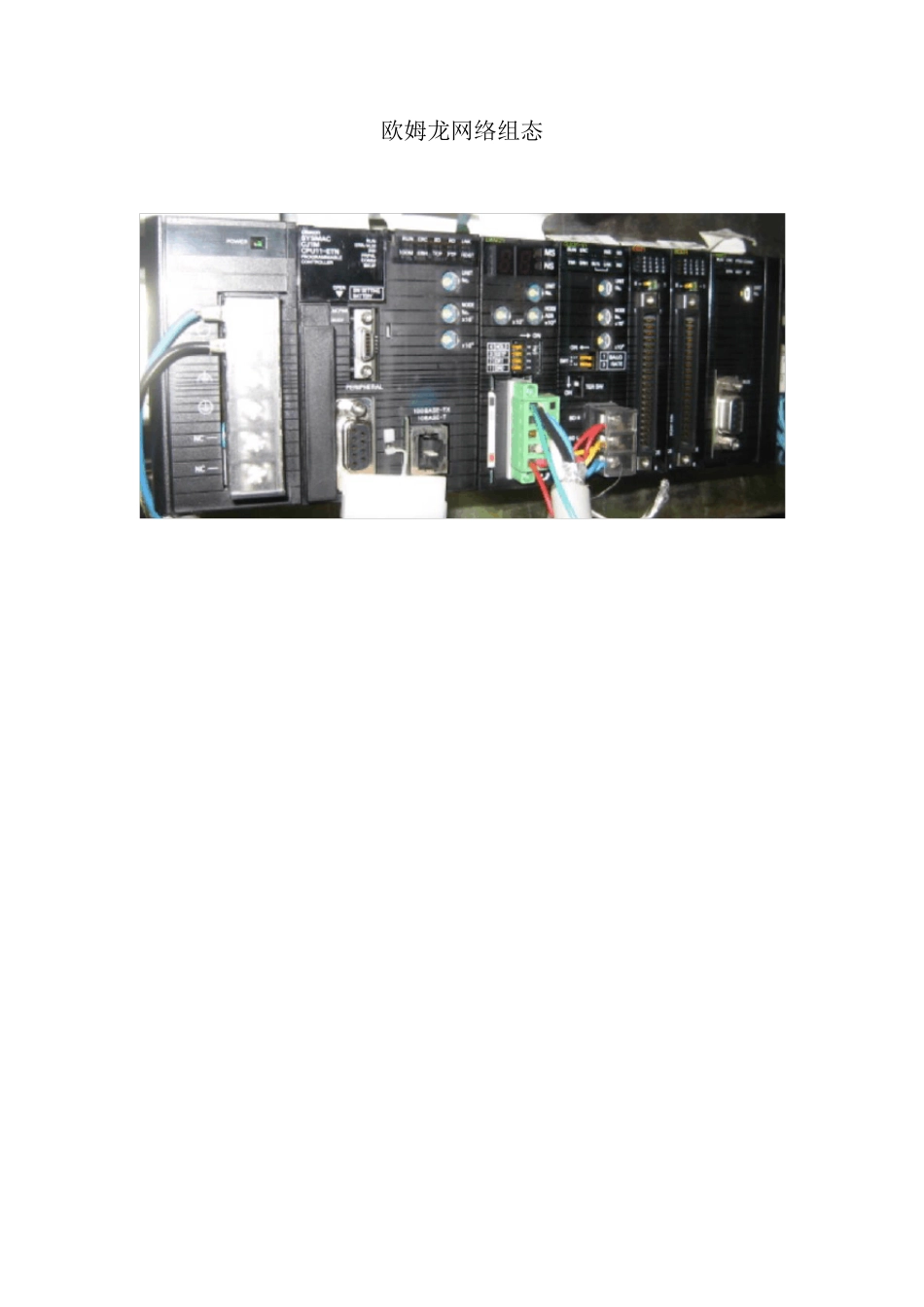

欧姆龙网络组态 一、本地 PLC 组态 1.1.1、PLC 硬件连接（上料工位） 1.1.2、将编程器与 PLC（MCPWR-BUSY）用通信电缆连接。 1.1.3、打开 CX软件 1.1.4、新建一个项目 1、选 CJ1M 2、按设定 3、选 CPU 1.1.5、按连机 1.1.6、创建 IO 表 ➢ PLC 状态变为编程状态 ➢ 双击 IO 表和单元设置，点击创建 IO 图标，创建 IO 表 4、选网络类型 5、按设定 6、按驱动 7、选择计算机端口；波特率 9600 8、按确定 PLC 本地I/O 地址，输入0-1 通道；输出2-3 通道。 本地PLC 设定完成。 1.2.1 PLC 硬件连接（压边工位） 二、远程 PLC 组态 2.1.1 硬件连接 在完成本地 PLC 组态的基础上 将鼠标放在 DEVICE NET 上按右键，继承设定启动。 双击主站单元CJ1W -DRM21，弹出如下对话框，可以查看远程IO 对应PLC 地址。 按传送 网络节点号 此节点注册到主站单元63 上 节点号 映射的地址 2 .2 .1 硬件连接(压边工位) 节点号 映射的地址 三、路由表设置 3.1.1、设单元号 PLC1：以太网单元号拨到 1；DEVICE NET 拨到 3；CONTROL NET 拨到 5。 PLC2：以太网单元号拨到 0；DEVICE NET 拨到 2；CONTROL NET 拨到 5。 PLC3：以太网单元号拨到 1；DEVICE NET 拨到 3；CONTROL NET 拨到 5。 PLC4：以太网单元号拨到 0；DEVICE NET 拨到 3；CONTROL NET 拨到 5。 3.1.2、规划网络 3.1.3、启动路由表 将编程器与 PLC1 连接 按确定 按表查看 第一槽单元号 1 第二槽单元号 3 第三槽单元号 5 第一槽以太网 1号网络 第二槽 DEVICE NET 3 号网络 第三槽 CONTROL NET2 号网络 3.2.1、启动路由表 将编程器与 PLC2 连接 按下载到 PLC1 按确定 按表查看 第一槽单元号 0 第二槽单元号 2 第三槽单元号 5 第一槽以太网 1号网络 第二槽 DEVICE NET 3 号网络 第三槽 CONTROL NET2 号网络 Unit No. 单元号，设定范围0-15（0-F），决定网络模块在本PLC 的地址，地址为：1500+ Unit No.*25，所以PLC 机架上的网络模块的节点号不能重复。 Node No. 节点号，指网络中不同的节点，设定范围因网络类型不同而不同，如 Dev iceNet 的设定范围0-63，所以挂在网络中的单元地址不能重复。 总清 四、以太网设定 双击 IO 表中的 CJ1W -ETN21 单元，弹出如下对话框，设置相应的 IP 地址和子网掩码，并传送到 PLC。 五...
