欧姆龙触摸屏连接指导书

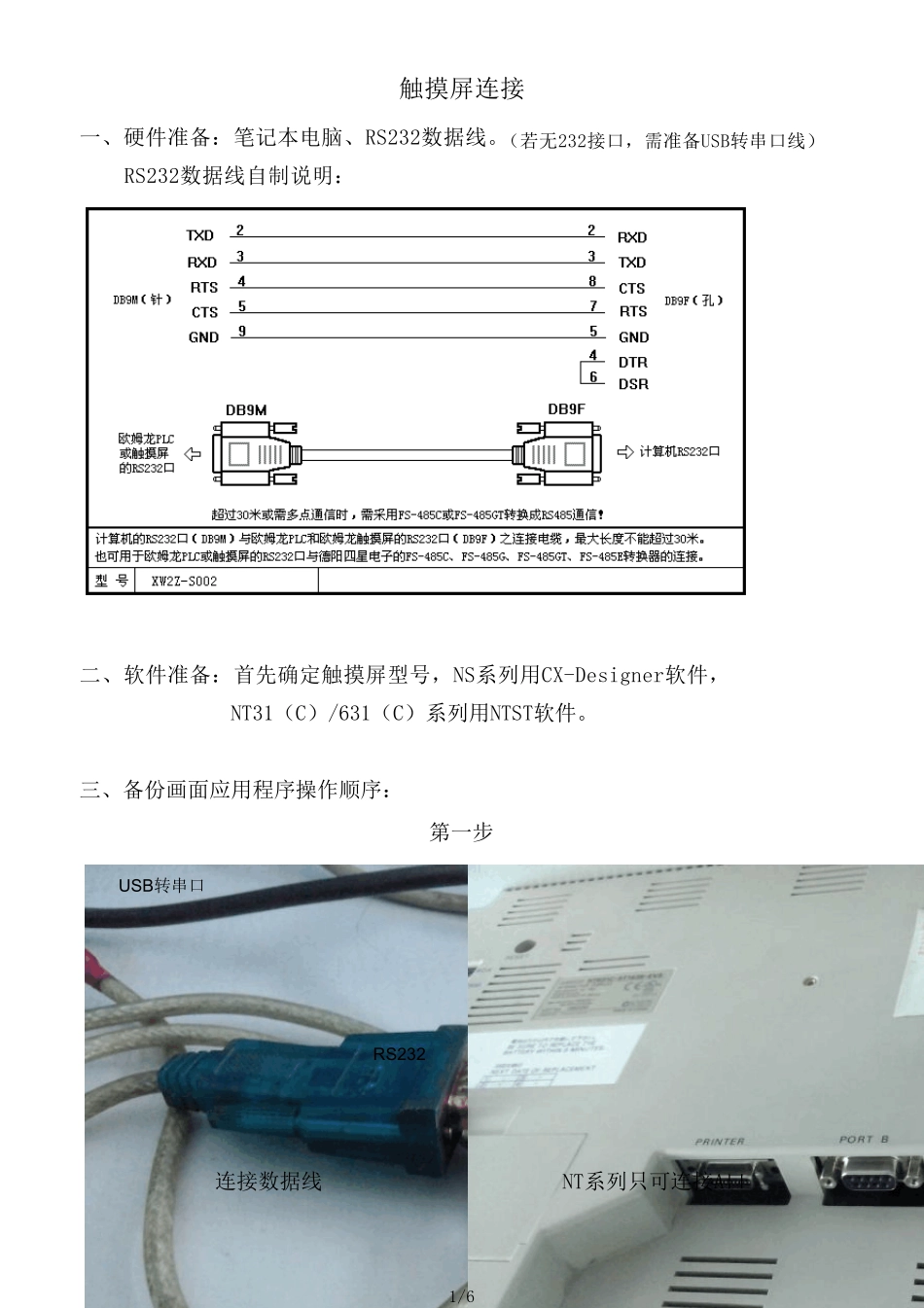

欧姆龙触摸屏连接指导书_第1页
1/6

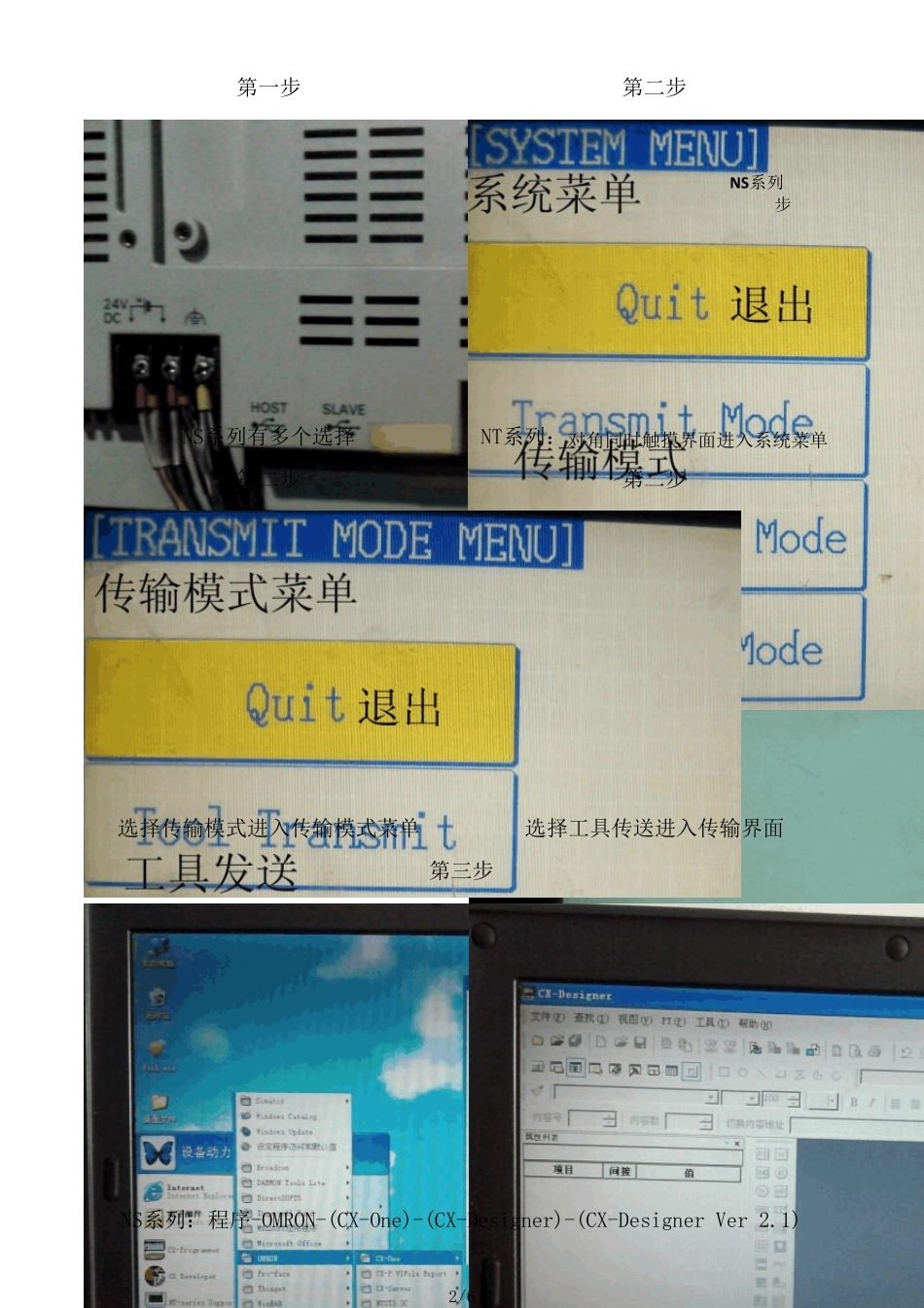

欧姆龙触摸屏连接指导书_第2页
2/6
欧姆龙触摸屏连接指导书_第3页
3/6
第一步连接数据线NT系列只可连接A口 NT31(C)/631(C)系列用NTST软件。三、备份画面应用程序操作顺序:机器人触摸屏连接指导书一、硬件准备:笔记本电脑、RS232数据线。(若无232接口,需准备USB转串口线) RS232数据线自制说明:二、软件准备:首先确定触摸屏型号,NS系列用CX-Designer软件,USB转串口RS2321/6NT系列:对角同时触摸界面进入系统菜单第三步NS系列有多个选择第一步第二步第二步第二步选择传输模式进入传输模式菜单选择工具传送进入传输界面NS系列:程序-OMRON-(CX-One)-(CX-Designer)-(CX-Designer Ver 2.1)NS系列无需此步操作2/6NT系列通讯设定,选择相应的串口第四步第三步NT系列:程序-OMRON-NTST4.8C-(NT-series Support Tool)第四步NS系列传输设置,选择正确的端口(通过电脑设备管理查看端口名称)3/6第五步NS系列:传输(PT→PC)NT系列:连接-上载(PT→NT支持工具)第六步选择相应的触摸屏PT型号第五步NS系列传输画面:触摸屏PTNS系列传输画面:电脑PC4/6传输完成将文件保存第六步NS系列传输完成画面NT系列传输完成画面第七步第六步NT系列传输画面:触摸屏PTNT系列传输画面:电脑NT支持工具5/6连接-下载(NT支持工具→PT)问题:触摸屏上电和计算机连接后无法下载画面程序,如何处理?原因分析:① 触摸屏方面的原因:a.NS系列,使用CX-Designer软件,在传输设置中选择传输方式串口或者USB等。使用USB方式下载需要安装USB驱动程序;b.NT31(C)/631(C)系列,使用NTST软件,确认错误日志或者提示信息(PT类型不匹配),根据提示信息正确修改。下载时提示“Time Out”,电缆只能插在触摸屏的A口,触摸屏按任意两个对角进入系统菜单,选择传输模式。前一次下载没有完成就中断,本次不能下载程序,进入系统菜单选择初始化。② 计算机方面的原因:a.电缆损坏、接线不正确,请检查接线;b.软件中选择计算机下载所使用的COM端口;c.使用USB转232的适配器,确认安装USB驱动程序,其他公司的转换器可能出现不兼容的情况,建议使用欧姆龙的CS1W-CIF31适配器。 四、将画面应用程序写入触摸屏时操作 基 本相 同 ,只是 在选择传输路 径 时需注 意: NS系列选择传输(PC→PT),NT系列选择下载(NT支持工具→PT)五 、常 见 问题:注 :画面程序传输完成,如触摸屏未 连接PLC会 出现系统初始化画面,属 正常 现象 。NS系列NT系列PT-传输-传输(PC→PT)6/6
