欧陆590C中文简明操作手册

欧陆590C中文简明操作手册_第1页
1/54
欧陆590C中文简明操作手册_第2页
2/54
欧陆590C中文简明操作手册_第3页
3/54

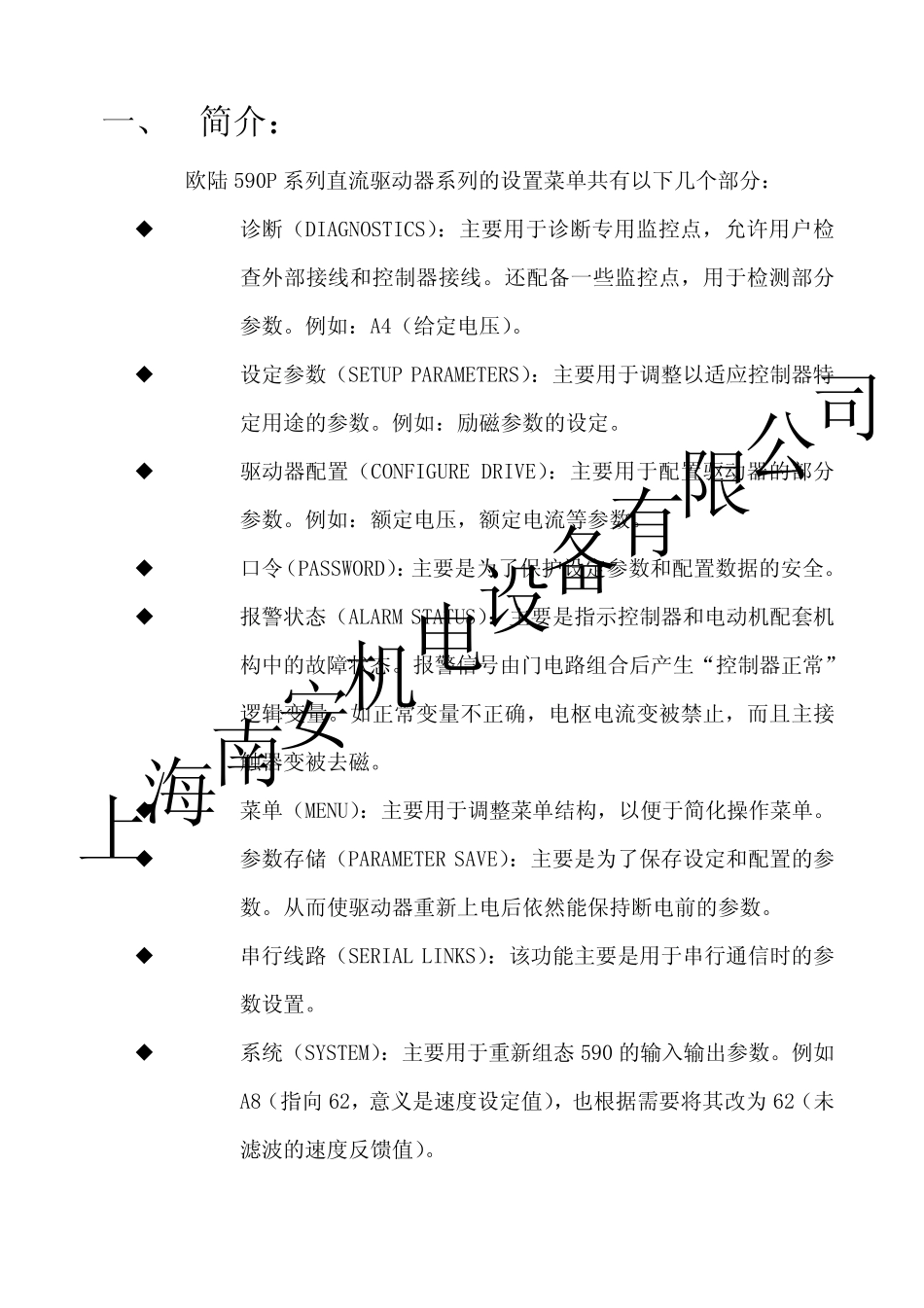

上海南安机电设备有限公司 欧陆5 9 0 系列直流驱动器 简 明 操 作 手 册 上海南安机电设备有限公司 一、 简介: 欧陆590P 系列直流驱动器系列的设置菜单共有以下几个部分: ◆ 诊断(DIAGNOSTICS):主要用于诊断专用监控点,允许用户检查外部接线和控制器接线。还配备一些监控点,用于检测部分参数。例如:A4(给定电压)。 ◆ 设定参数(SETUP PARAMETERS):主要用于调整以适应控制器特定用途的参数。例如:励磁参数的设定。 ◆ 驱动器配置(CONFIGURE DRIVE):主要用于配置驱动器的部分参数。例如:额定电压,额定电流等参数。 ◆ 口令(PASSWORD):主要是为了保护设定参数和配置数据的安全。 ◆ 报警状态(ALARM STATUS):主要是指示控制器和电动机配套机构中的故障状态。报警信号由门电路组合后产生“控制器正常”逻辑变量。如正常变量不正确,电枢电流变被禁止,而且主接触器变被去磁。 ◆ 菜单(MENU):主要用于调整菜单结构,以便于简化操作菜单。 ◆ 参数存储(PARAMETER SAVE):主要是为了保存设定和配置的参数。从而使驱动器重新上电后依然能保持断电前的参数。 ◆ 串行线路(SERIAL LINKS):该功能主要是用于串行通信时的参数设置。 ◆ 系统(SYSTEM):主要用于重新组态590 的输入输出参数。例如A8(指向62,意义是速度设定值),也根据需要将 其 改 为62(未滤 波 的速度反 馈 值)。 上海南安机电设备有限公司 二、 配置(CONFIGURE DRIVE) 590 系统主要配置在CONFIGURE DRIVE 的菜单中完成。 整个过程如下: M 按 ▲ ▼ ▼ ▼ DIGITAL DC DRIVE DC 4Q #A DC 4Q #A MENU LEVEL MENU LEVEL DIAGNOSTICS 590 的欢迎界面 M 键进入 MENU LEVEL M 键进入 DIAGNOSTICS MENU LEVEL CONFIGURE DRIVE ▲ 键进入 CONFIGURE DRIVE CONFIGURE DRIVE CONFIGURE ENABLE M 和▲键进入 CONFIGURE DRIVE 并使能 CONFIGURE,此时 7 个灯闪烁,变成ENABLE 后按E 退出 NOM MOTOR VOLTS ▼和▲键设定电枢电压配置 ARMATURE CURRENT ▲和▼ 键设定电机额定电流 FIELD CURRENT ▲和▼ 键设定点饥额定电流,如果是电压方式,则跳过此设置 上海南安机电设备有限公司 60 弄 ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ 进入励磁方式选择CURRENT/VOLTAGE CONTROL [CURRENT(电流)、VOLTAGE(电压)] FLD.VOLTS RATIO 在电...
