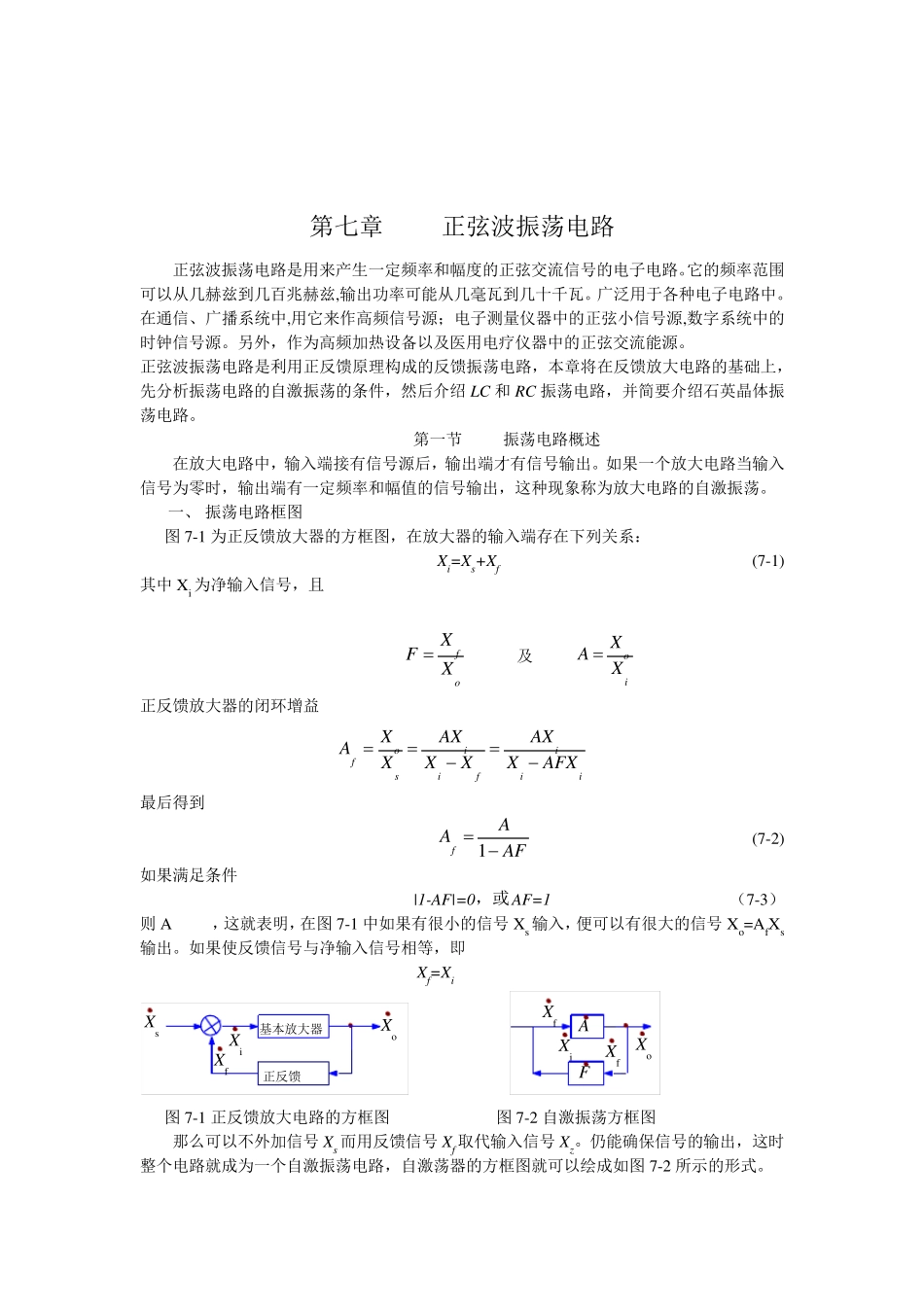

第七章 正弦波振荡电路 正弦波振荡电路是用来产生一定频率和幅度的正弦交流信号的电子电路。它的频率范围可以从几赫兹到几百兆赫兹,输出功率可能从几毫瓦到几十千瓦。广泛用于各种电子电路中。在通信、广播系统中,用它来作高频信号源；电子测量仪器中的正弦小信号源,数字系统中的时钟信号源。另外，作为高频加热设备以及医用电疗仪器中的正弦交流能源。 正弦波振荡电路是利用正反馈原理构成的反馈振荡电路，本章将在反馈放大电路的基础上，先分析振荡电路的自激振荡的条件，然后介绍 LC 和RC 振荡电路，并简要介绍石英晶体振荡电路。 第一节 振荡电路概述 在放大电路中，输入端接有信号源后，输出端才有信号输出。如果一个放大电路当输入信号为零时，输出端有一定频率和幅值的信号输出，这种现象称为放大电路的自激振荡。 一、 振荡电路框图 图7-1 为正反馈放大器的方框图，在放大器的输入端存在下列关系： Xi=Xs+Xf (7-1) 其中Xi 为净输入信号，且 foXFX 及 oiXAX 正反馈放大器的闭环增益 oiifsifiiXAXAXAXXXXAFX 最后得到 1fAAAF (7-2) 如果满足条件 |1-AF|=0，或AF=1 （7-3） 则A ，这就表明 ，在图7-1 中如果有很 小的信号Xs输入，便 可以有很 大的信号Xo=AfXs输出。如果使 反馈信号与 净输入信号相 等 ，即 Xf=Xi 图7-1 正反馈放大电路的方框图 图7-2 自激振荡方框图 那 么 可以不 外加信号Xs 而 用反馈信号Xf 取 代 输入信号Xz。仍 能确 保 信号的输出，这时整 个电路就成为一个自激振荡电路，自激荡器的方框图就可以绘 成如图7-2 所 示 的形 式 。 基本放大器正反馈网络XsXiXfXoXfXiXfAFXo二 、 自 激 振 荡 的 条 件 由 上 述 分 析 可 知 ， 当 AF=1 自 激 振 荡 可 维 持 振 荡 。 AF=1 即 为 自 激 振 荡 的 平 衡 条 件 ， 其中 A 和 F 都 是 频 率 的 函 数 ， 可 用 复 数 表 示 ： aAA ，fFF 则 afAFAF 即 1AFAF （ 7-4） 和 2afn 0,1,2,3n （ 7-5） 式 （ 7-4） 称 为 自 激 振 荡 的 振 幅 平 衡 条 件 ， 式 （ 7-5） 称 为 自 激 振 荡 的 相 位 平 衡 条 件 。 综 上 所 述 ，振 荡 器 就 是 一 个 没 有 外 加 输 入 信 号 的 正 反 馈 放 大 器 ，要...
