正规设计院内部的制图标准

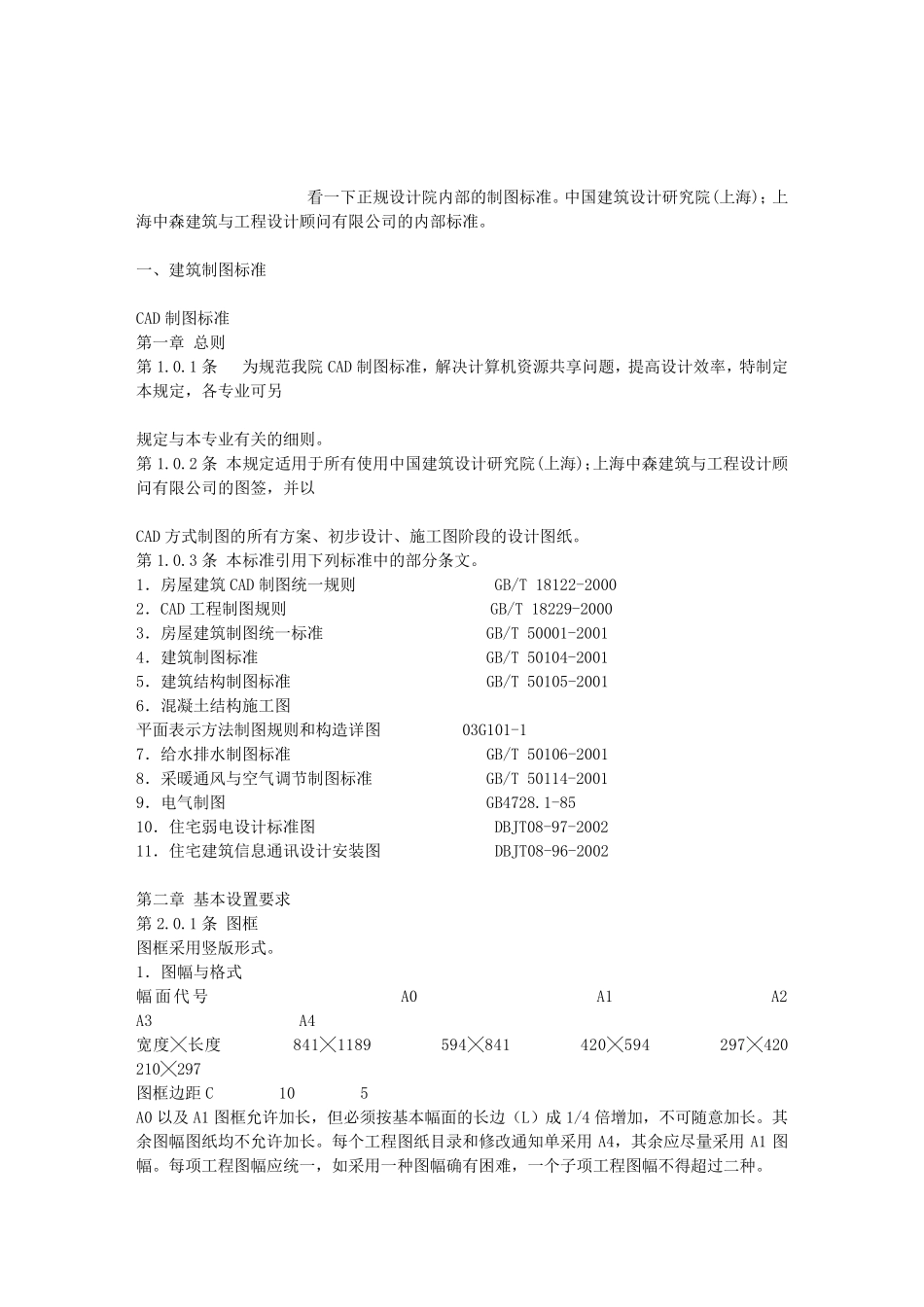

看 一 下 正 规 设 计 院 内 部 的 制 图 标 准 。 中 国 建 筑 设 计 研 究 院 (上 海 )； 上海 中 森 建 筑 与 工 程 设 计 顾 问 有 限 公 司 的 内 部 标 准 。 一 、 建 筑 制 图 标 准 CAD 制 图 标 准 第 一 章 总 则 第 1.0.1 条 为 规 范 我 院 CAD 制 图 标 准 ， 解 决 计 算 机 资 源 共 享 问 题 ， 提 高 设 计 效 率 ， 特 制 定本 规 定 ， 各 专 业 可 另 规 定 与 本 专 业 有 关 的 细 则 。 第 1.0.2 条 本 规 定 适 用 于 所 有 使 用 中 国 建 筑 设 计 研 究 院 (上 海 )；上 海 中 森 建 筑 与 工 程 设 计 顾问 有 限 公 司 的 图 签 ， 并 以 CAD 方 式 制 图 的 所 有 方 案 、 初 步 设 计 、 施 工 图 阶 段 的 设 计 图 纸 。 第 1.0.3 条 本 标 准 引 用 下 列 标 准 中 的 部 分 条 文 。 1． 房 屋 建 筑 CAD 制 图 统 一 规 则 GB/T 18122-2000 2． CAD 工 程 制 图 规 则 GB/T 18229-2000 3． 房 屋 建 筑 制 图 统 一 标 准 GB/T 50001-2001 4． 建 筑 制 图 标 准 GB/T 50104-2001 5． 建 筑 结 构 制 图 标 准 GB/T 50105-2001 6． 混 凝 土 结 构 施 工 图 平 面 表 示 方 法 制 图 规 则 和 构 造 详 图 03G101-1 7． 给 水 排 水 制 图 标 准 GB/T 50106-2001 8． 采 暖 通 风 与 空 气 调 节 制 图 标 准 GB/T 50114-2001 9． 电 气 制 图 GB4728.1-85 10． 住 宅 弱 电 设 计 标 准 图 DBJT08-97-2002 11． 住 宅 建 筑 信 息 通 讯 设 计 安 装 图 DBJT08-96-2002 第 二 章 基 本 设 置要求 第 2.0.1 条 图 框 图 框采 用 竖版形式 。 1． 图 幅与 格式 幅面 代号 A0 A1 A2 A3 A4 宽度╳长度 841╳1189 594╳841 420╳594 297╳420 210╳297 图 框边距C 10 5 A0 以 及A1 图 框允许加长， 但必须按基 本 幅面 的 长边（L）成1/4 倍增加， 不可 随意 加长。 其余 图 幅图 纸 均 不允许加长。 每 个 工 程 图 纸 目 录 和 修 改 通 知 单 采 ...
