母线制作工艺

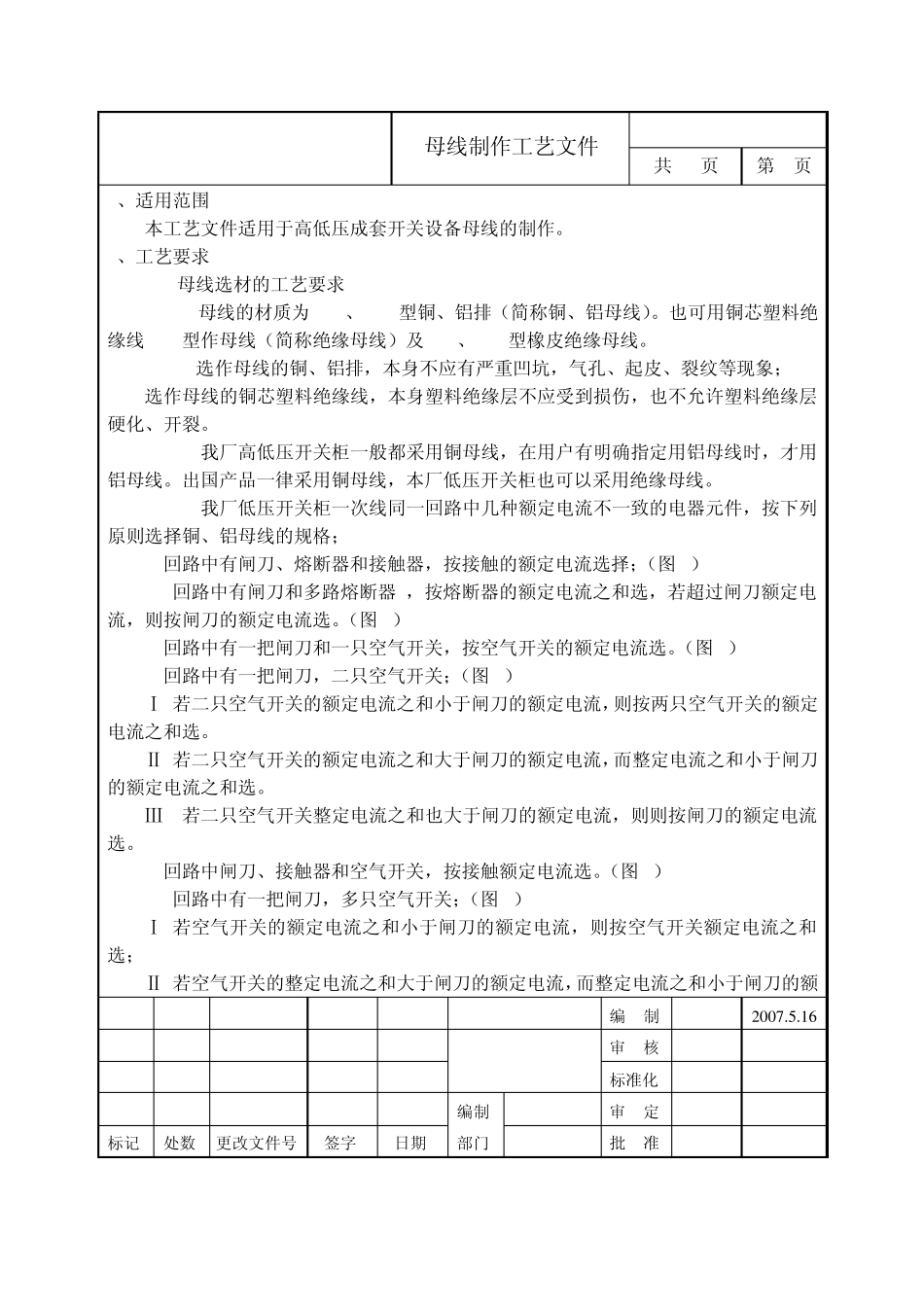

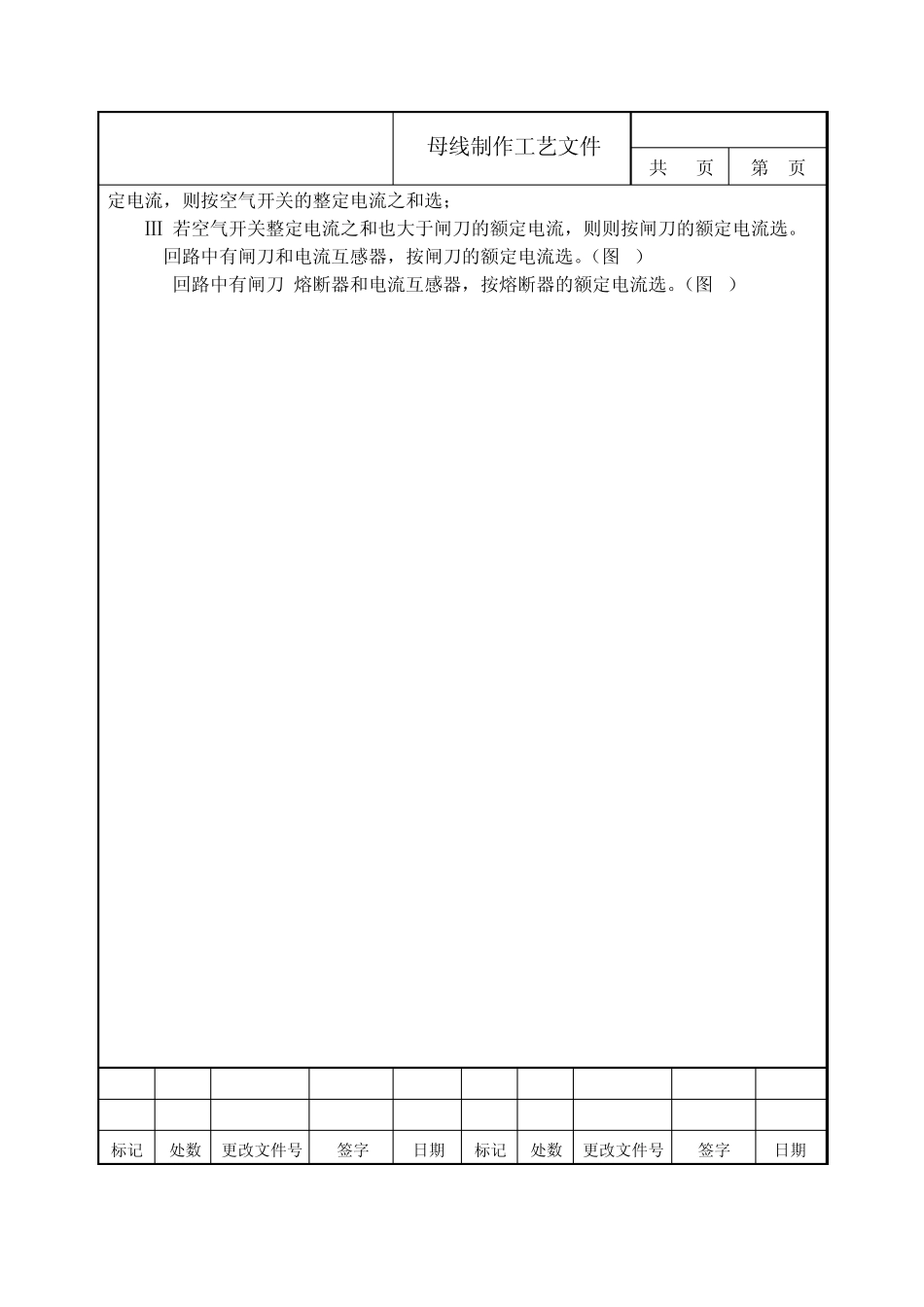

母线制作工艺文件 GHT/TF05-10-2007 电力设备制造有限公司 2 0 0 7 年 0 5 月 母线制作工艺文件 GHT/TF05-10-2007 共 13页 第 1页 1、适用范围 本工艺文件适用于高低压成套开关设备母线的制作。 2、工艺要求 2.1母线选材的工艺要求 2.1.1母线的材质为 TMY、LMY型铜、铝排（简称铜、铝母线）。也可用铜芯塑料绝缘线 BVR型作母线（简称绝缘母线）及 JBQ、BXR型橡皮绝缘母线。 2.1.2选作母线的铜、铝排，本身不应有严重凹坑，气孔、起皮、裂纹等现象； 选作母线的铜芯塑料绝缘线，本身塑料绝缘层不应受到损伤，也不允许塑料绝缘层硬化、开裂。 2.1.3我厂高低压开关柜一般都采用铜母线，在用户有明确指定用铝母线时，才用铝母线。出国产品一律采用铜母线，本厂低压开关柜也可以采用绝缘母线。 2.1.4我厂低压开关柜一次线同一回路中几种额定电流不一致的电器元件，按下列原则选择铜、铝母线的规格； a.回路中有闸刀、熔断器和接触器，按接触的额定电流选择；（图a） b. 回路中有闸刀和多路熔断器 ，按熔断器的额定电流之和选，若超过闸刀额定电流，则按闸刀的额定电流选。（图b） c.回路中有一把闸刀和一只空气开关，按空气开关的额定电流选。（图c） d.回路中有一把闸刀，二只空气开关；（图d） Ⅰ)若二只空气开关的额定电流之和小于闸刀的额定电流，则按两只空气开关的额定电流之和选。 Ⅱ)若二只空气开关的额定电流之和大于闸刀的额定电流，而整定电流之和小于闸刀的额定电流之和选。 Ⅲ) 若二只空气开关整定电流之和也大于闸刀的额定电流，则则按闸刀的额定电流选。 e.回路中闸刀、接触器和空气开关，按接触额定电流选。（图e） f. 回路中有一把闸刀，多只空气开关；（图f） Ⅰ)若空气开关的额定电流之和小于闸刀的额定电流，则按空气开关额定电流之和选； Ⅱ)若空气开关的整定电流之和大于闸刀的额定电流，而整定电流之和小于闸刀的额 编 制 2 0 0 7 .5 .1 6 审 核 标准化 编制 部门 审 定 标记 处数 更改文件号 签字 日期 批 准 母线制作工艺文件 GHT/TF05-10-2007 共13页 第2页 定电流，则按空气开关的整定电流之和选； Ⅲ)若空气开关整定电流之和也大于闸刀的额定电流，则则按闸刀的额定电流选。 g.回路中有闸刀和电流互感器，按闸刀的额定电流选。（图 g） h. 回路中有闸刀,熔断器和电流互感器，按熔断器的额定电流选。（图 h） 标记 处数 更改文件号 签字...
