母线制造及安装作业指导书

母线制造及安装作业指导书_第1页
1/17

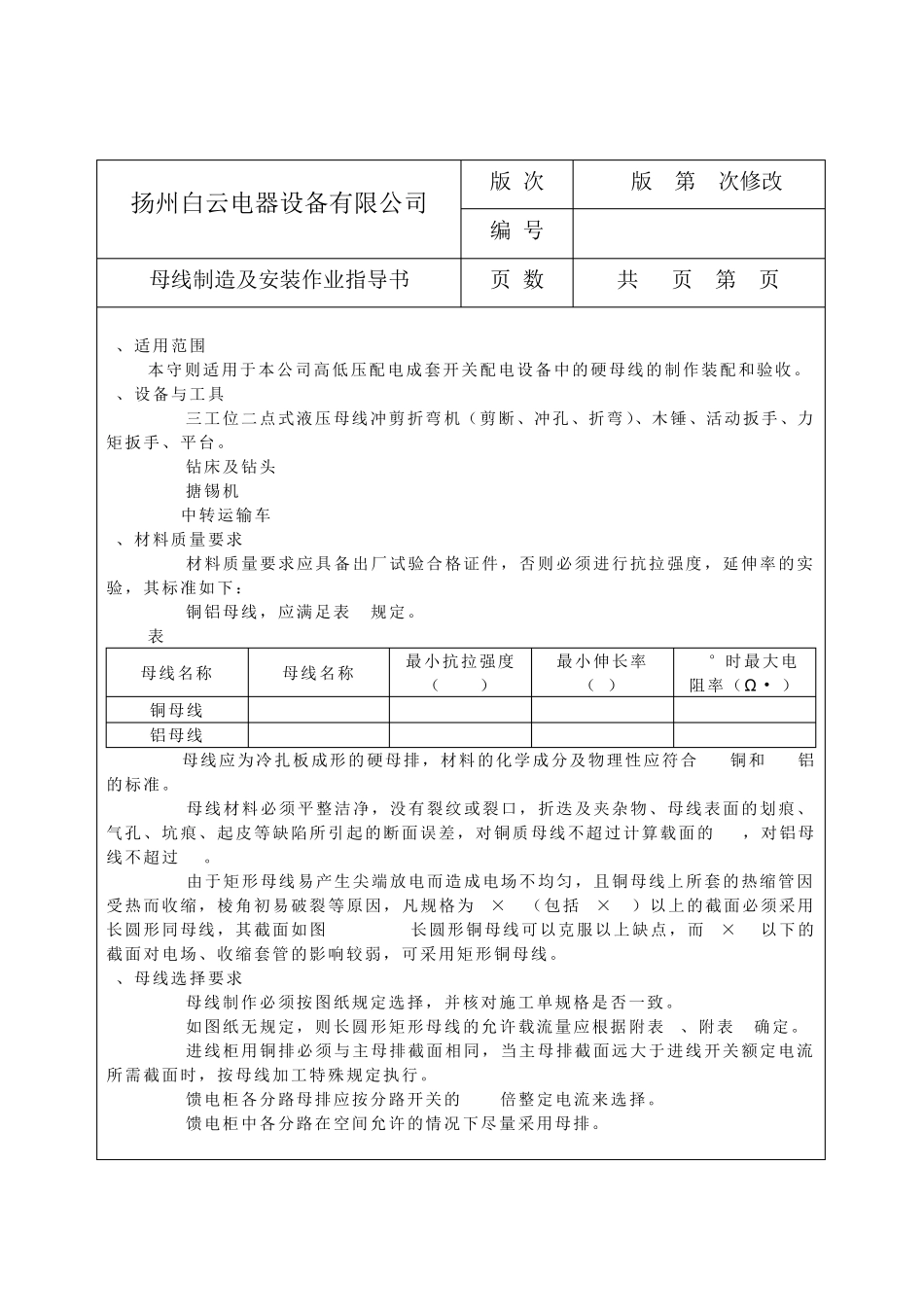

母线制造及安装作业指导书_第2页
2/17

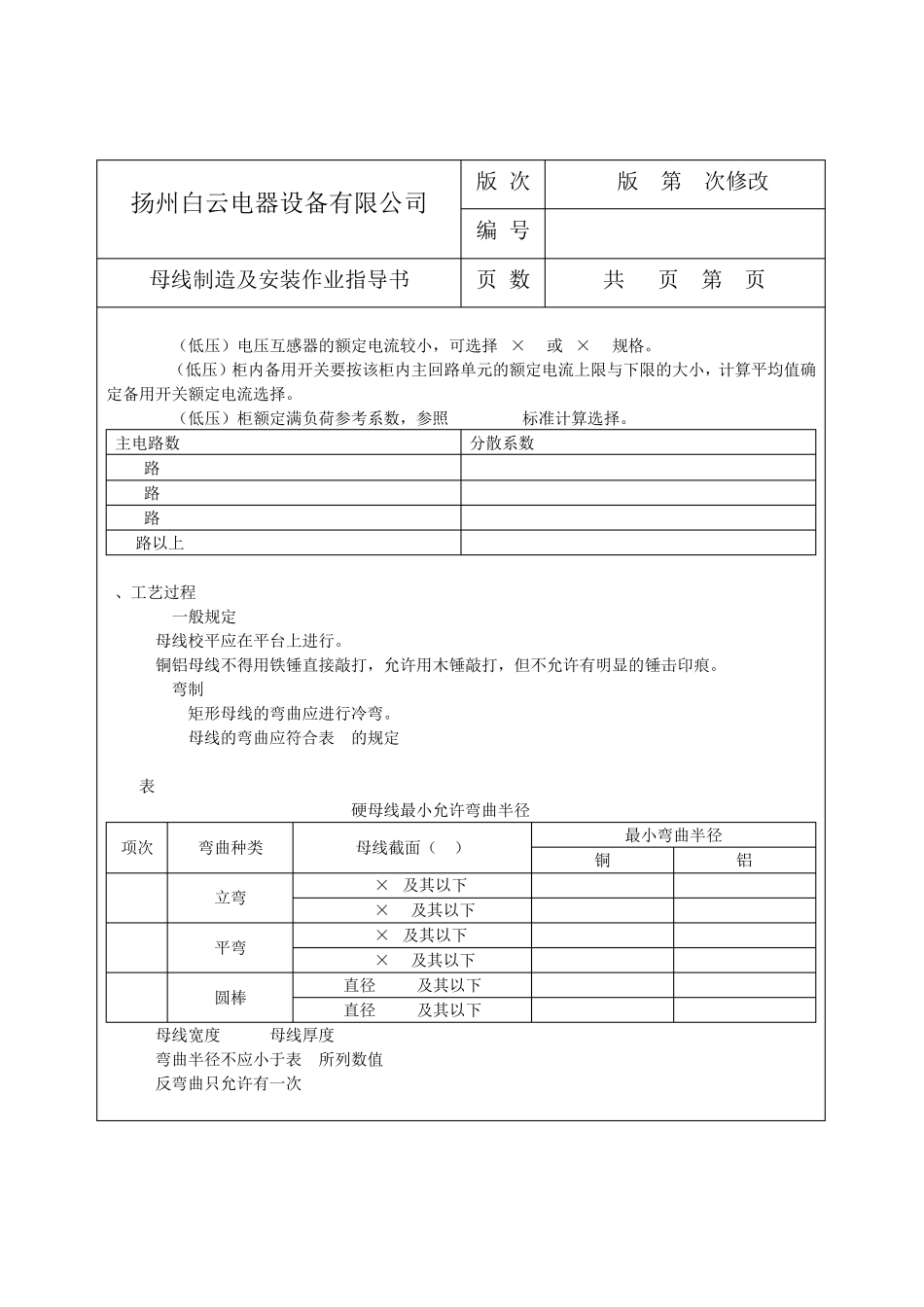

母线制造及安装作业指导书_第3页
3/17
BYE/QC7.5-03 母线制造及安装作业指导书 A 版 编 制: 批 准: 分发号: 扬 州 白 云 电 器 设 备 有 限 公 司 二00 三年四月八日发布 二00 三年四月十二日实施 扬州白云电器设备有限公司 版 次 A版 第0次修改 编 号 BYE/QC7.5-05 母线制造及安装作业指导书 页 数 共16页 第1页 1、适用范围 本守则适用于本公司高低压配电成套开关配电设备中的硬母线的制作装配和验收。 2、设备与工具 2.1 三工位二点式液压母线冲剪折弯机(剪断、冲孔、折弯)、木锤、活动扳手、力矩扳手、平台。 2.2 钻床及钻头 2.3 搪锡机 2.4中转运输车 3、材料质量要求 3.1 材料质量要求应具备出厂试验合格证件,否则必须进行抗拉强度,延伸率的实验,其标准如下: 3.2 铜铝母线,应满足表1规定。 表1 母线名称 母线名称 最小抗拉强度 (N/mm) 最小伸长率 (%) 20°时最大电 阻率(Ω •m) 铜母线 TMY 255 6 0.01777 铝母线 LMY 115 3 0.0290 3.3母线应为冷扎板成形的硬母排,材料的化学成分及物理性应符合 T2铜和 L2铝的标准。 3.4 母线材料必须平整洁净,没有裂纹或裂口,折迭及夹杂物、母线表面的划痕、气孔、坑痕、起皮等缺陷所引起的断面误差,对铜质母线不超过计算载面的 1%,对铝母线不超过3%。 3.5 由于矩形母线易产生尖端放电而造成电场不均匀,且铜母线上所套的热缩管因受热而收缩,棱角初易破裂等原因,凡规格为6×60(包括 6×60)以上的截面必须采用长圆形同母线,其截面如图 长圆形铜母线可以克服以上缺点,而6×60以下的截面对电场、收缩套管的影响较弱,可采用矩形铜母线。 4、母线选择要求 4.1 母线制作必须按图纸规定选择,并核对施工单规格是否一致。 4.2 如图纸无规定,则长圆形矩形母线的允许载流量应根据附表1、附表2确定。 4.3 进线柜用铜排必须与主母排截面相同,当主母排截面远大于进线开关额定电流所需截面时,按母线加工特殊规定执行。 4.4 馈电柜各分路母排应按分路开关的 1.2倍整定电流来选择。 4.5 馈电柜中各分路在空间允许的情况下尽量采用母排。 扬州白云电器设备有限公司 版 次 A版 第0次修改 编 号 BYE/QC7.5-5 母线制造及安装作业指导书 页 数 共16页 第2页 4.6 (低压)电压互感器的额定电流较小,可选择3×30或 4×40规格。 4.7 (低压)柜内备用开关要按该柜内主回路单元的额定电流上限与下限的大小,计算平均值...
