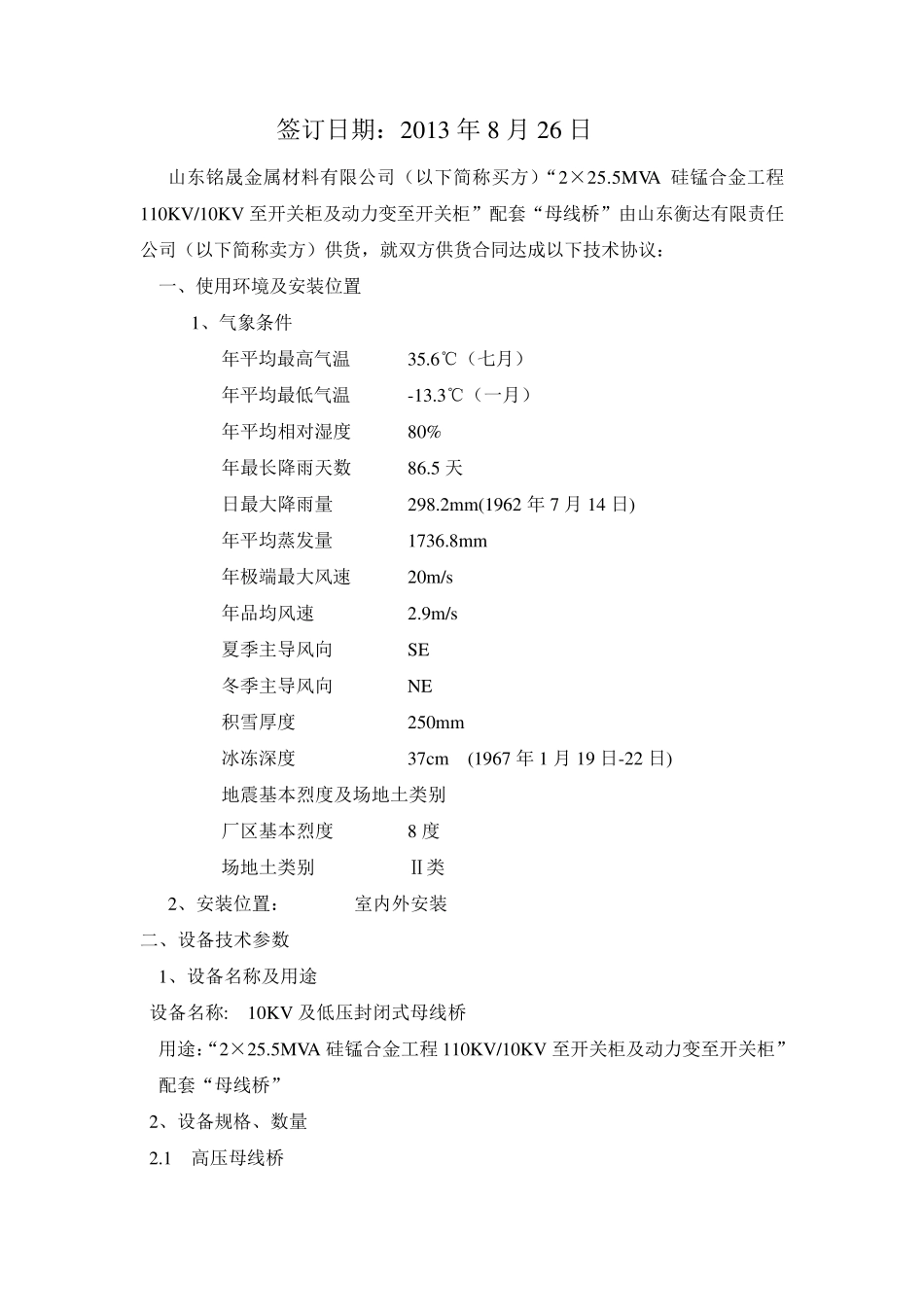

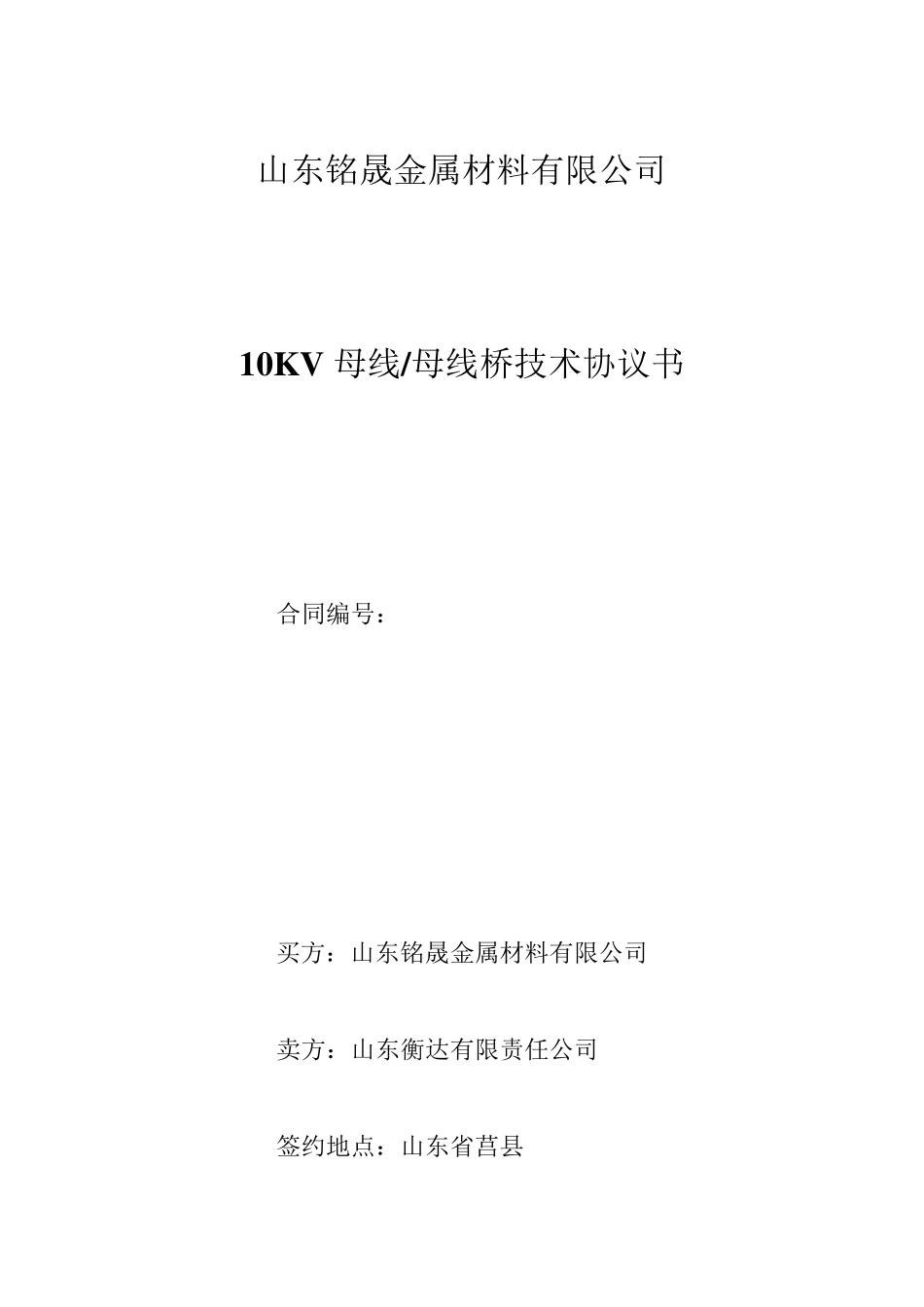

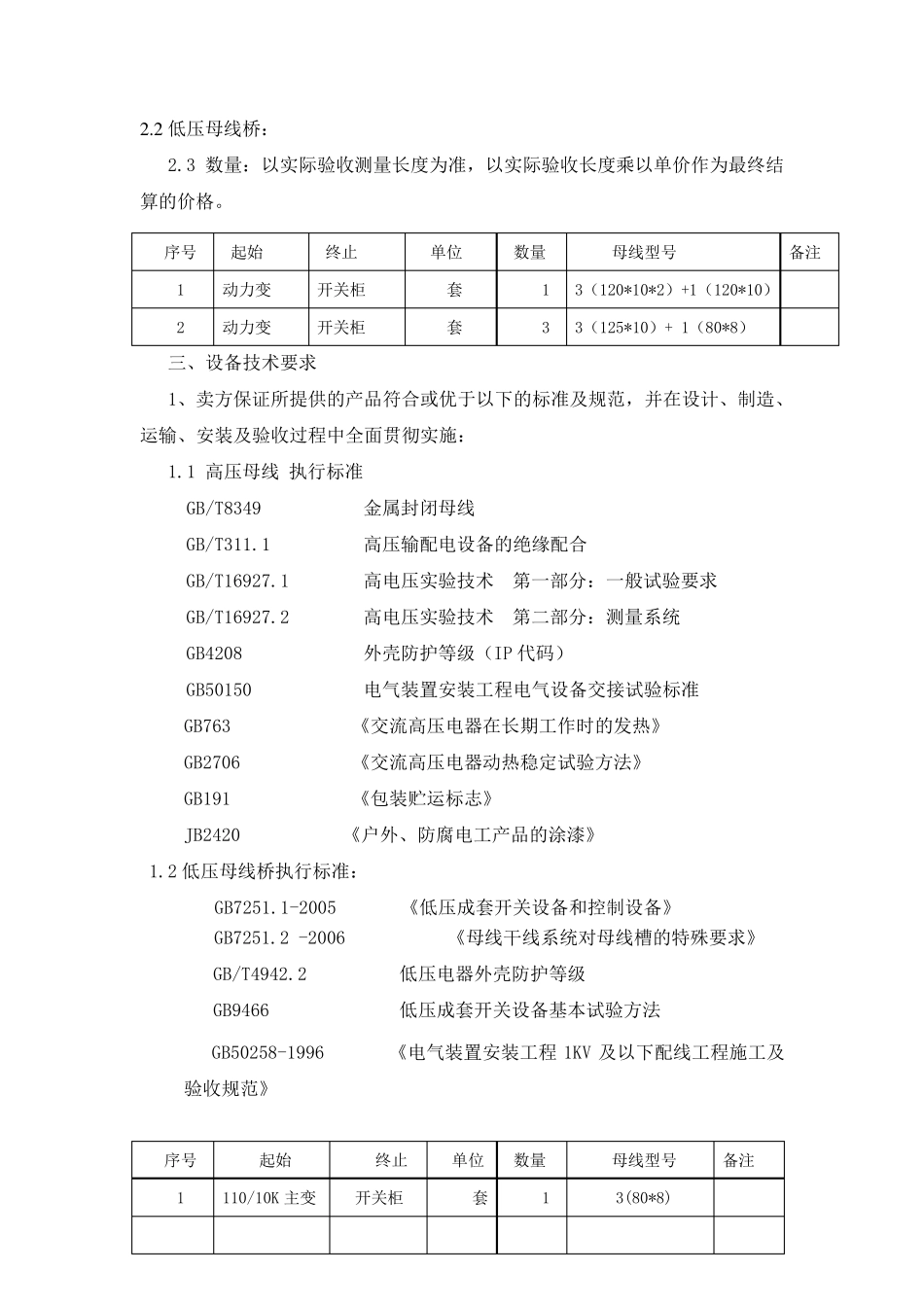

山东铭晟金属材料有限公司 10KV 母线/母线桥技术协议书 合同编号： 买方：山东铭晟金属材料有限公司 卖方：山东衡达有限责任公司 签约地点：山东省莒县 签订日期：2013 年8 月26 日 山东铭晟金属材料有限公司（以下简称买方）“2×25.5MVA 硅锰合金工程110KV/10KV 至开关柜及动力变至开关柜”配套“母线桥”由山东衡达有限责任公司（以下简称卖方）供货，就双方供货合同达成以下技术协议： 一、使用环境及安装位置 1、气象条件 年平均最高气温 35.6℃（七月） 年平均最低气温 -13.3℃（一月） 年平均相对湿度 80% 年最长降雨天数 86.5 天 日最大降雨量 298.2mm(1962 年7 月14 日) 年平均蒸发量 1736.8mm 年极端最大风速 20m/s 年品均风速 2.9m/s 夏季主导风向 SE 冬季主导风向 NE 积雪厚度 250mm 冰冻深度 37cm (1967 年1 月19 日-22 日) 地震基本烈度及场地土类别 厂区基本烈度 8 度 场地土类别 Ⅱ类 2、安装位置： 室内外安装 二、设备技术参数 1、设备名称及用途 设备名称: 10KV 及低压封闭式母线桥 用途：“2×25.5MVA 硅锰合金工程 110KV/10KV 至开关柜及动力变至开关柜”配套“母线桥” 2、设备规格、数量 2.1 高压母线桥 2 .2 低压母线桥： 2.3 数量：以实际验收测量长度为准，以实际验收长度乘以单价作为最终结算的价格。 三、设备技术要求 1、卖方保证所提供的产品符合或优于以下的标准及规范，并在设计、制造、运输、安装及验收过程中全面贯彻实施： 1.1 高压母线 执行标准 GB/T8349 金属封闭母线 GB/T311.1 高压输配电设备的绝缘配合 GB/T16927.1 高电压实验技术 第一部分：一般试验要求 GB/T16927.2 高电压实验技术 第二部分：测量系统 GB4208 外壳防护等级（IP 代码） GB50150 电气装置安装工程电气设备交接试验标准 GB763 《交流高压电器在长期工作时的发热》 GB2706 《交流高压电器动热稳定试验方法》 GB191 《包装贮运标志》 JB2420 《户外、防腐电工产品的涂漆》 1.2 低压母线桥执行标准： GB7251.1-2005 《低压成套开关设备和控制设备》 GB7251.2 -2006 《母线干线系统对母线槽的特殊要求》 GB/T4942.2 低压电器外壳防护等级 GB9466 低压成套开关设备基本试验方法 GB50258-1996 《电气装置安装工程 1KV 及以下配线工程施工及验收规范》 序号 起始 终止 单位 数量 母线型号 备注 1 110/10K 主变...
