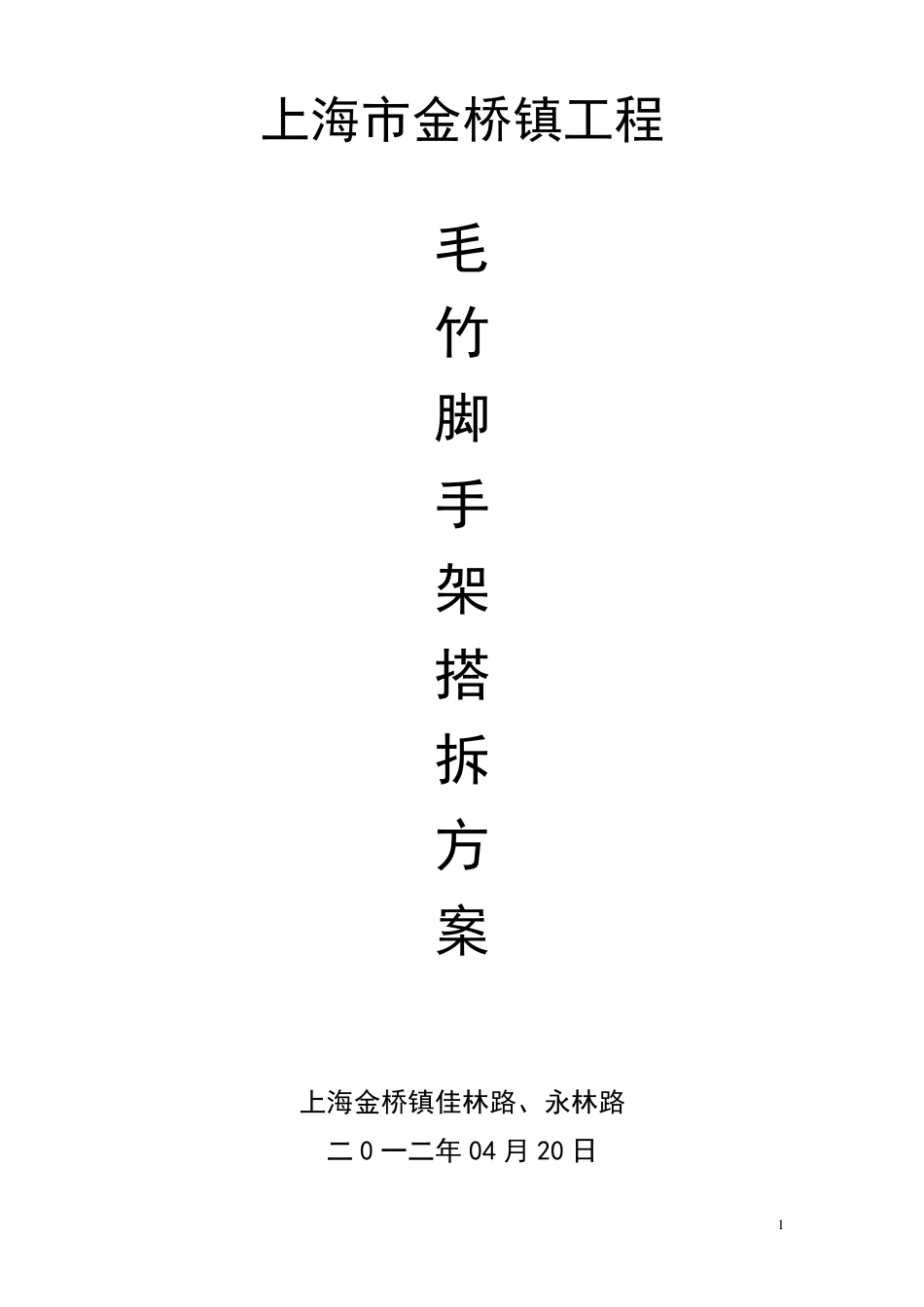

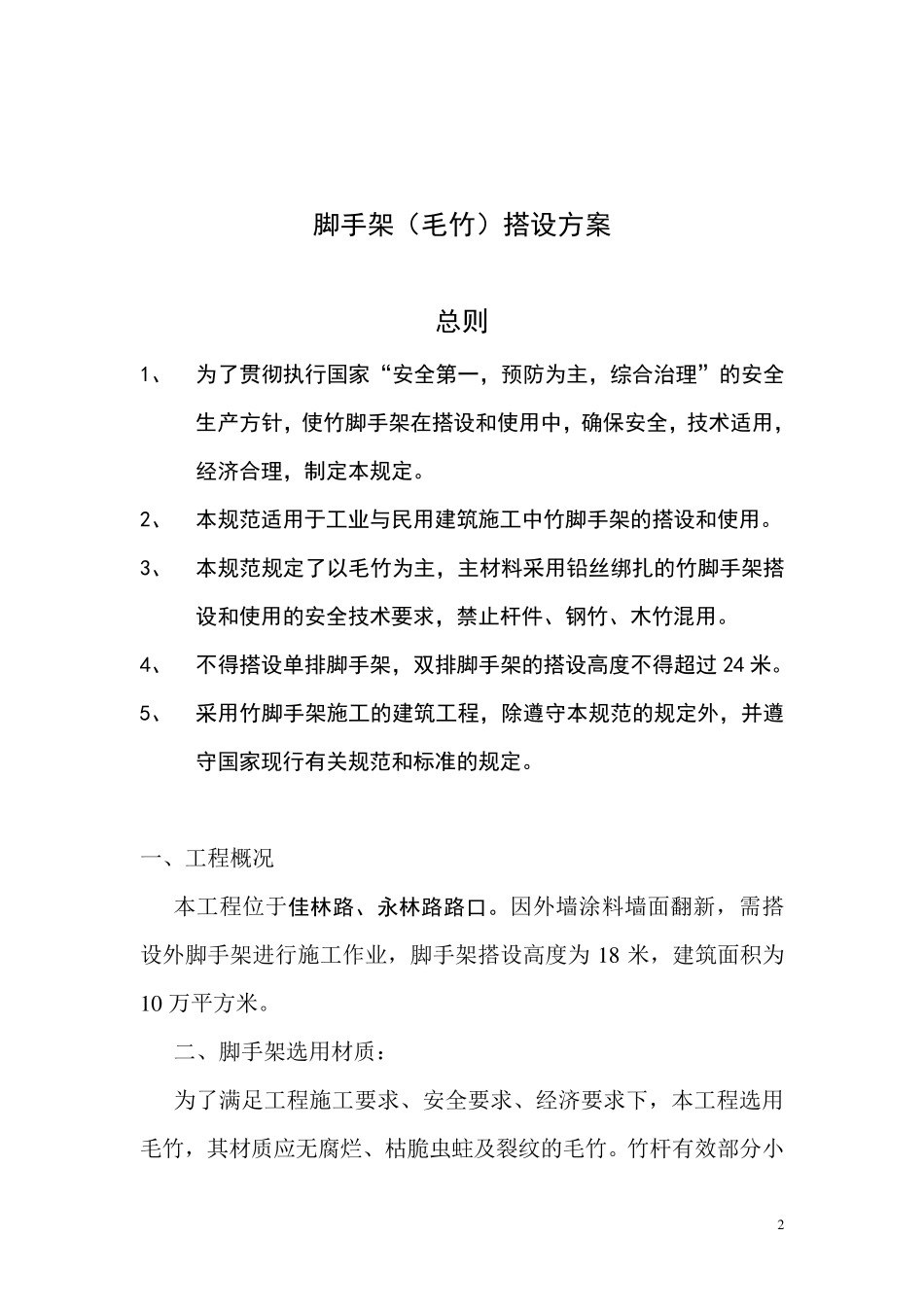

1 上海市金桥镇工程 毛 竹 脚 手 架 搭 拆 方 案 上海金桥镇佳林路、永林路 二 0 一二年 04 月 20 日 2 脚手架（毛竹）搭设方案 总则 1、 为了贯彻执行国家“安全第一，预防为主，综合治理”的安全生产方针，使竹脚手架在搭设和使用中，确保安全，技术适用，经济合理，制定本规定。 2、 本规范适用于工业与民用建筑施工中竹脚手架的搭设和使用。 3、 本规范规定了以毛竹为主，主材料采用铅丝绑扎的竹脚手架搭设和使用的安全技术要求，禁止杆件、钢竹、木竹混用。 4、 不得搭设单排脚手架，双排脚手架的搭设高度不得超过 24 米。 5、 采用竹脚手架施工的建筑工程，除遵守本规范的规定外，并遵守国家现行有关规范和标准的规定。 一、工程概况 本工程位于佳林路、永林路路口。因外墙涂料墙面翻新，需搭设外脚手架进行施工作业，脚手架搭设高度为 1 8 米，建筑面积为1 0 万平方米。 二、脚手架选用材质： 为了满足工程施工要求、安全要求、经济要求下，本工程选用毛竹，其材质应无腐烂、枯脆虫蛀及裂纹的毛竹。竹杆有效部分小 3 头直径必须符合： 1、立杆、大横杆、顶撑、剪刀撑等不小于75m m ； 2、小横杆不得小于90m m ；3、搁栅、栏杆不小于60m m 。 脚手板采用竹制脚手片，规格为1.3m ×0.8m ，其材质应无霉变，脆断现象，竹片编制紧密，厚度适中，铁丝采用10#铁丝，无生锈、易断现象。 三、毛竹脚手架搭设构造要求 1、本工程檐高为16.5 米，可按常规要求搭设脚手架。 2、搭设顺序：先竖立杆→装顶撑→装第一步横向水平杆与立杆绑紧放在顶撑上端→装纵向水平杆与立杆绑紧再与横向和纵向水平杆交叉点同时绑紧→装纵向扫地杆放在横向扫地杆上方与立杆绑紧→铺设第一步脚手片→装第二步横向水平杆→装第二步顶撑→装二步纵向水平杆→设剪刀撑→加临时斜撑与第二步外立杆绑紧（设置连墙件后拆除）→挂立网依次向上搭设。 四、立杆 1、立杆基础：原土整平夯实，并在外侧设置 20cm ×20cm 排水明沟； 2、立杆放置要求：脚手架步距为1.8m ，立杆横距为1.3m ，纵距为1.5m ，除有凹凸处不能按规定需铺设立人板外，其余均离墙不得大于20cm ，立杆位置应根据墙体长度统一安排布置，纵向间距不得不大于1.5m 。 五、小横杆设置 4 1、小横杆设置在大横杆的一方，顶撑的上端。 2、小横杆两端各伸出立杆净长度不少于 10 cm 并应尽量保持一致。 六、杆件搭接 1、立杆、剪力撑、大横...
