民用电线电缆规格

民用电线电缆规格_第1页
1/12
民用电线电缆规格_第2页
2/12
民用电线电缆规格_第3页
3/12

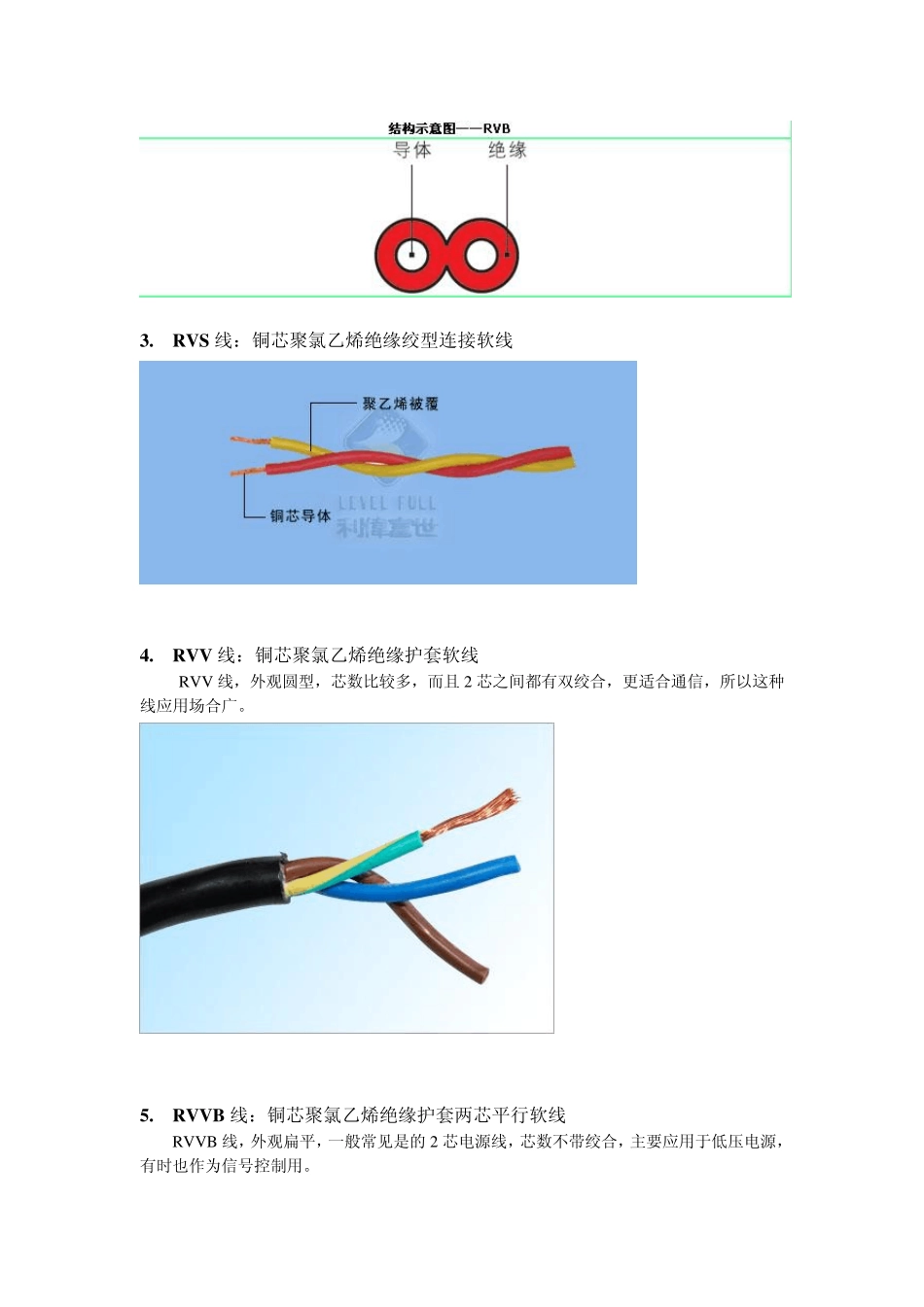

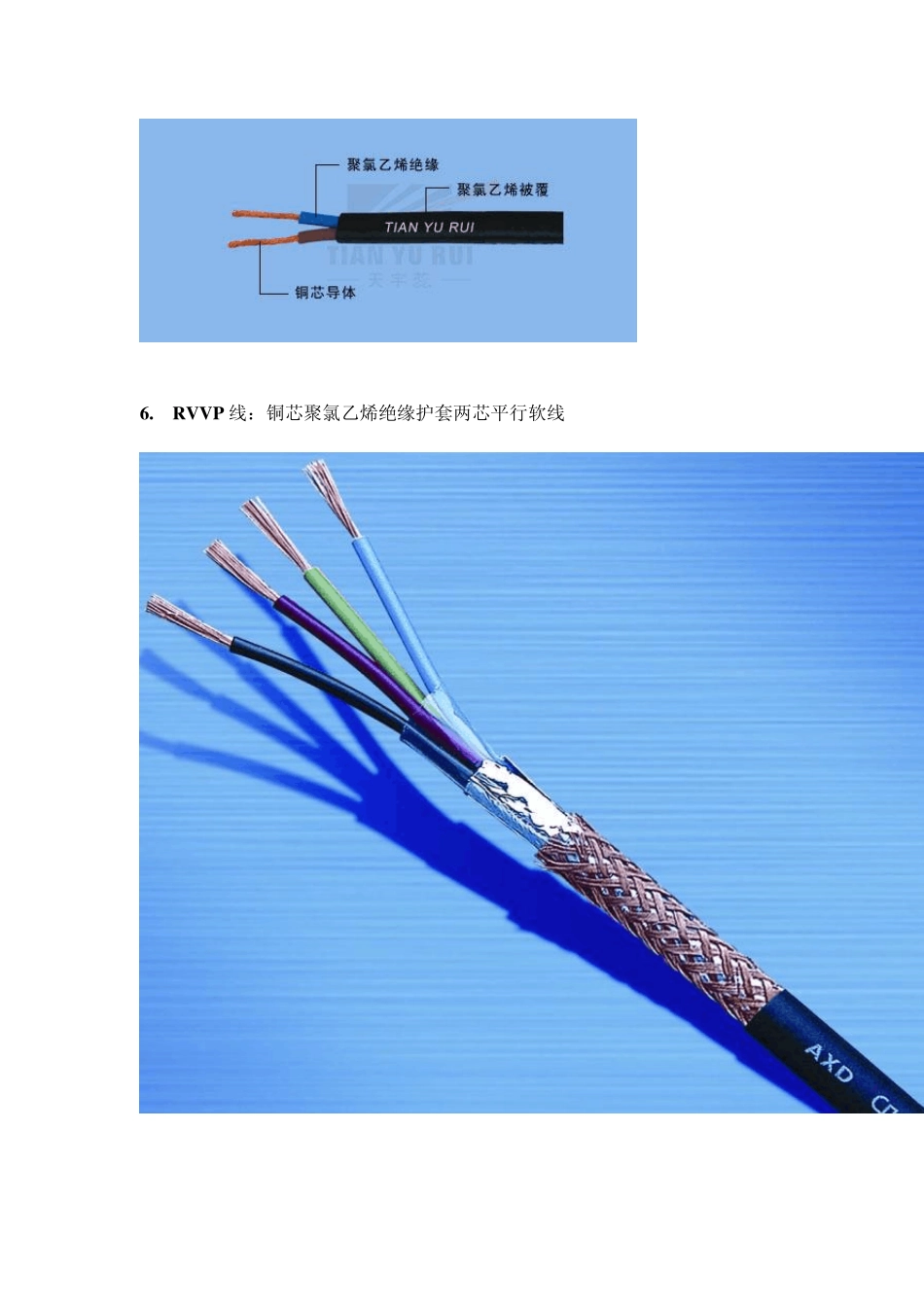

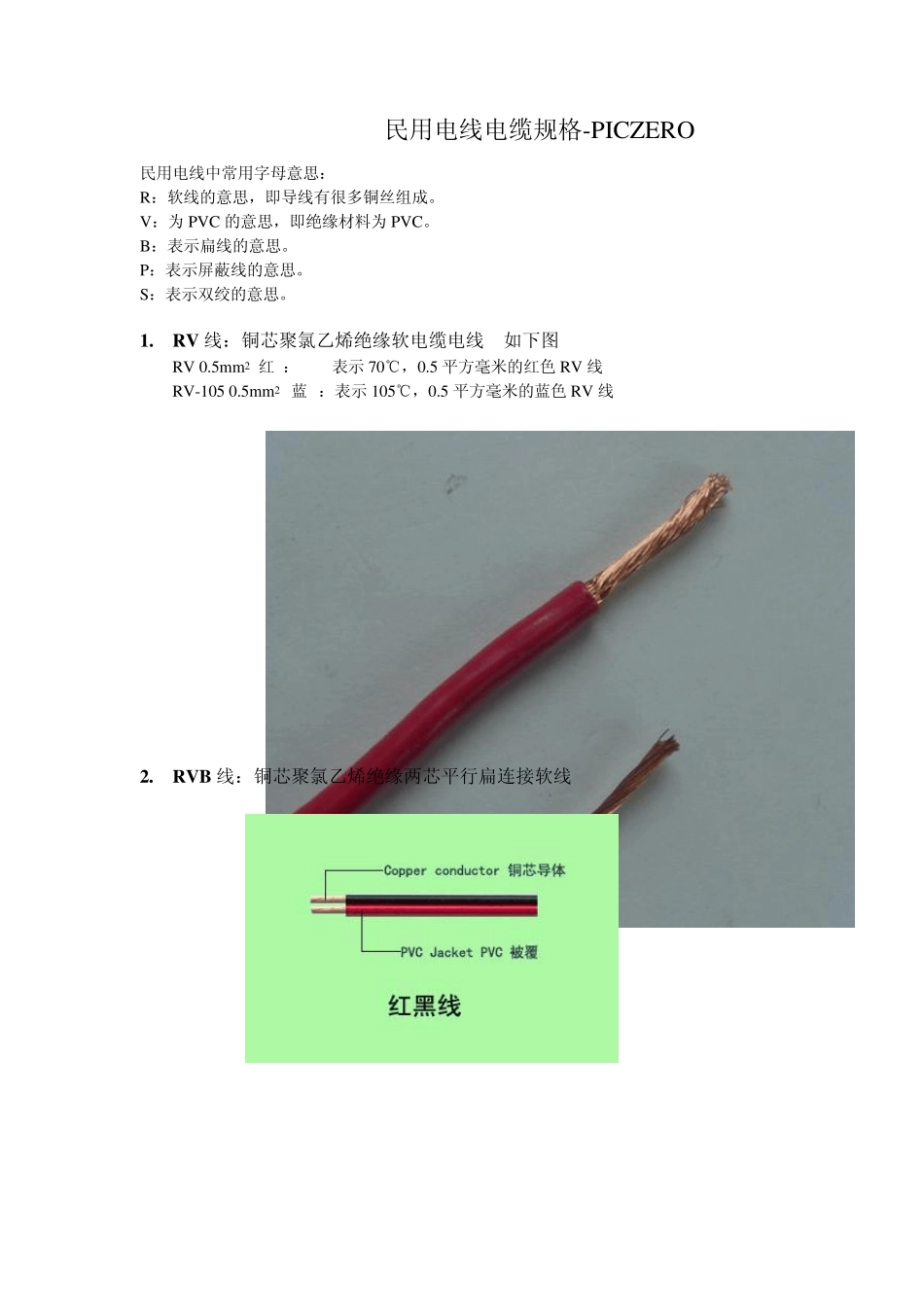

民用电线电缆规格-PICZERO 民用电线中常用字母意思: R:软线的意思,即导线有很多铜丝组成。 V:为PVC 的意思,即绝缘材料为PVC。 B:表示扁线的意思。 P:表示屏蔽线的意思。 S:表示双绞的意思。 1. RV 线:铜芯聚氯乙烯绝缘软电缆电线 如下图 RV 0.5m m 2 红 : 表示70℃,0.5 平方毫米的红色 RV 线 RV-105 0.5m m 2 蓝 :表示105℃,0.5 平方毫米的蓝色 RV 线 2. RVB 线:铜芯聚氯乙烯绝缘两芯平行扁连接软线 3. RV S 线:铜芯聚氯乙烯绝缘绞型连接软线 4. RV V 线:铜芯聚氯乙烯绝缘护套软线 RVV 线,外观圆型,芯数比较多,而且2 芯之间都有双绞合,更适合通信,所以这种线应用场合广。 5. RV V B 线:铜芯聚氯乙烯绝缘护套两芯平行软线 RVVB 线,外观扁平,一般常见是的 2 芯电源线,芯数不带绞合,主要应用于低压电源,有时也作为信号控制用。 6. RVVP 线:铜芯聚氯乙烯绝缘护套两芯平行软线 (R V )铜芯聚氯乙烯绝缘软电缆电线 本产品使用于交流额定电压450/750V 及以下或直流电压1000V 以下的各种电器,仪表,电信设备,自动化装置等安装接线,227IEC02(RV)电线线芯长期允许工作温度应不超过+70℃,RV-105 电线线芯长期允许工作温度应不超过+105℃,电线的安装温度应不低于-15℃。 产品型号 额定电压 标称截面 规格 绝缘厚度 电线最大外径 227IEC06 (RV) (GB5023-97) 300/500 0.3 16/0.15 0.6 2.3 0.4 23/0.15 0.6 2.5 0.5 16/0.2 0.6 2.6 0.5 28/0.15 0.6 2.6 0.75 24/0.2 0.6 2.8 0.75 42/0.15 0.6 2.8 1 32/0.2 0.6 3.0 227IEC02 (RV) (GB5023-97) 450/750 1.5 30/0.25 0.7 3.5 1.5 48/0.2 0.7 3.5 2.5 49/0.25 0.8 4.2 2.5 77/0.2 0.8 4.2 4 56/0.3 0.8 4.8 4 77/0.26 0.8 4.8 6 84/0.3 0.8 6.4 10 84/0.4 1.0 8.0 RV-105 (GB5023-97) 450/750 0.5 16/0.2 0.7 2.8 0.5 28/0.15 0.7 2.8 0.75 24/0.2 0.7 3.0 0.75 42/0.15 0.7 3.0 1 32/0.2 0.7 3.2 1.5 30/0.25 0.7 3.5 1.5 48/0.2 0.7 3.5 2.5 49/0.25 0.8 4.2 2.5 77/0.2 0.8 4.2 4 56/0.3 0.8 4.8 4 77/0.26 0.8 4.8 6 84/0.3 0.8 6.4 (RV B)铜芯聚氯乙烯绝缘平行连接软线 产品型号 额定电压 标称截面 规格 绝缘厚度 电线最大外径 227IEC42 (RVB) (...
